AutoCAD进阶:隔离功能详解

当CAD图纸复杂时,使用隔离命令可以隔离出不需要的CAD图形,有效提高CAD在线绘图的效率与精度。


1.隔离对象

使用此命令,可以隔离除选定对象外CAD图纸上所有对象。



执行方式

1)单击菜单栏“工具→隔离→隔离对象”。如图:

AUTOCAD——隔离_菜单栏

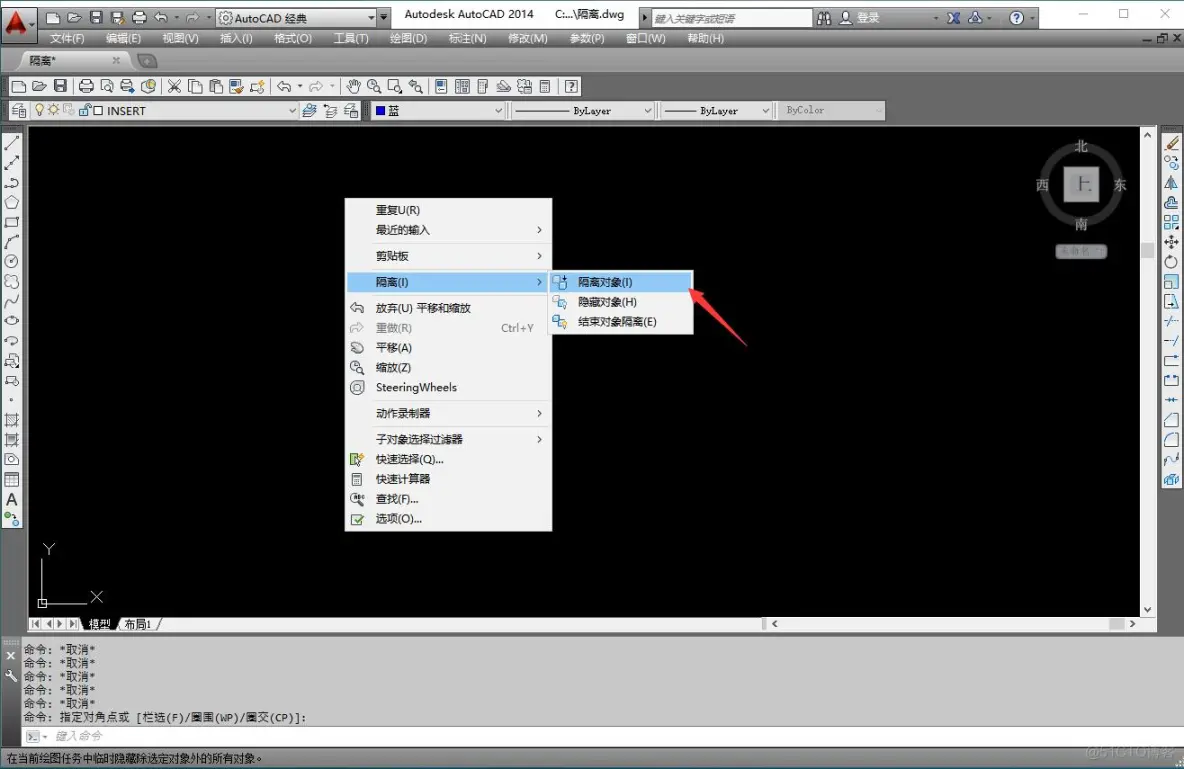

2)在绘图区域单击鼠标右键“隔离→隔离对象”。如图:

AUTOCAD——隔离_菜单栏_02

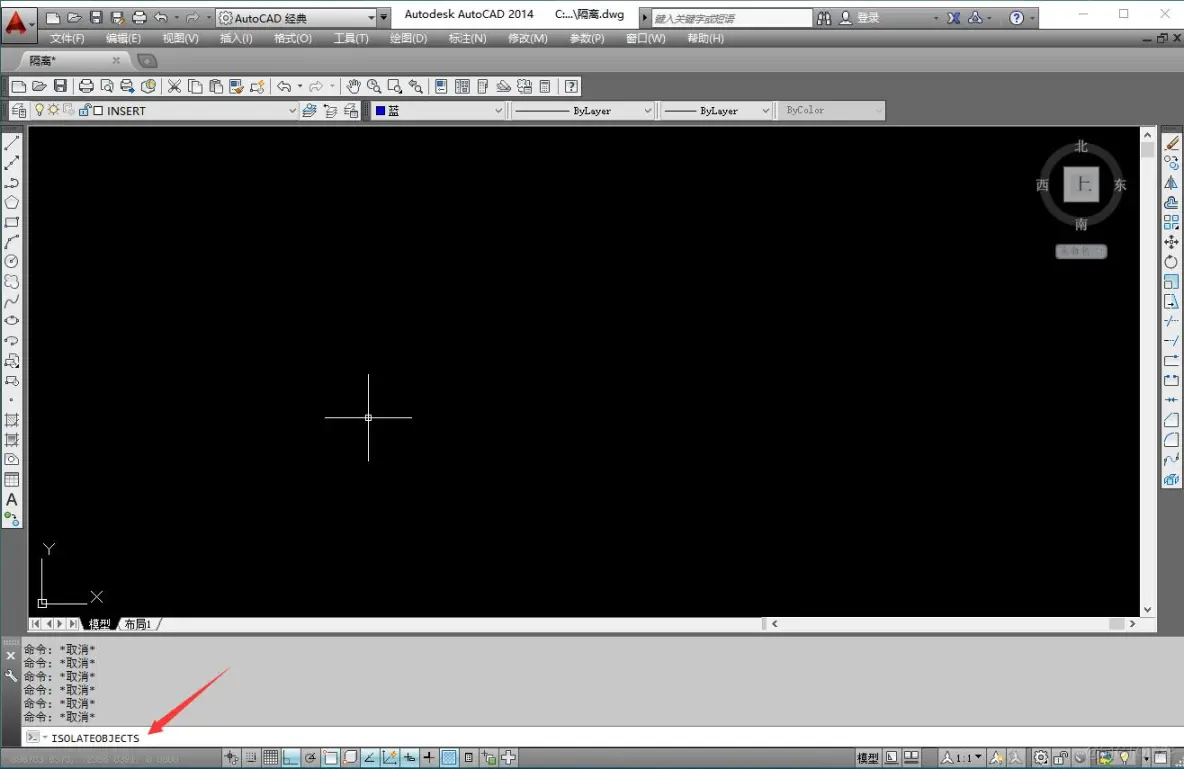

3)在命令行中输入“IsolateObjects”按enter键。如图:

AUTOCAD——隔离_ide_03

操作步骤

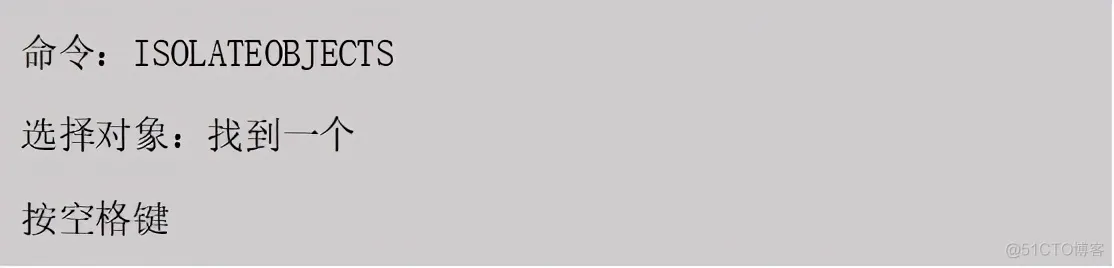

执行命令之后,命令行会显示以下信息:

AUTOCAD——隔离_ide_04

隔离对象效果如下图:

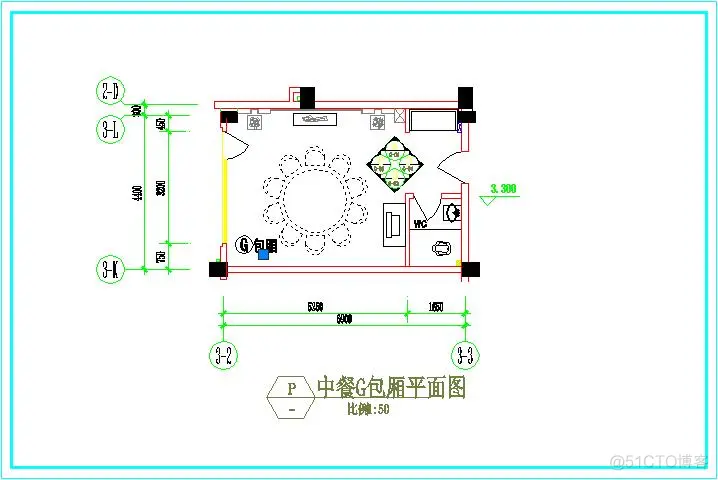

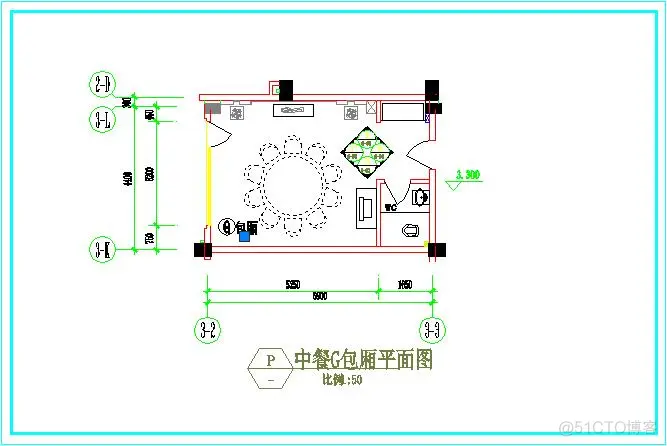

圆桌隔离之前

AUTOCAD——隔离_菜单栏_05

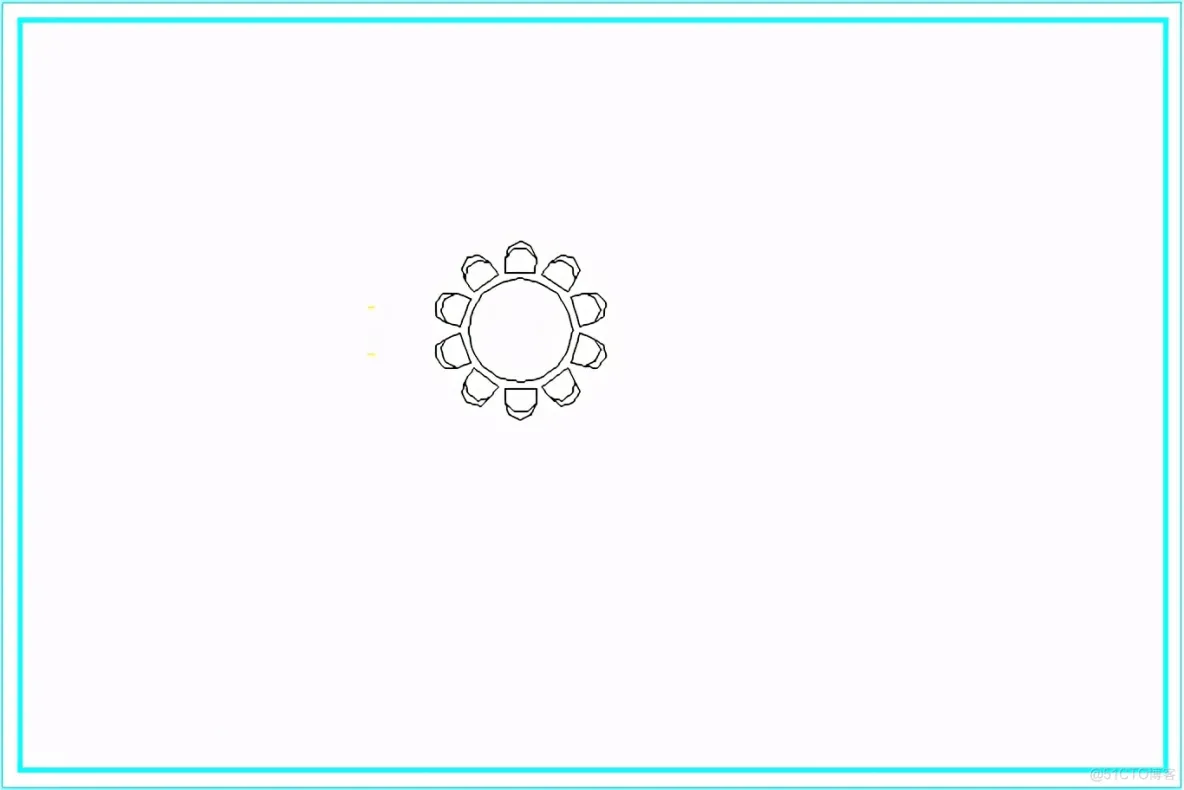

圆桌隔离之后

AUTOCAD——隔离_菜单栏_06

2.隐藏对象

使用此命令,可以隐藏所选定的CAD对象。

执行方式

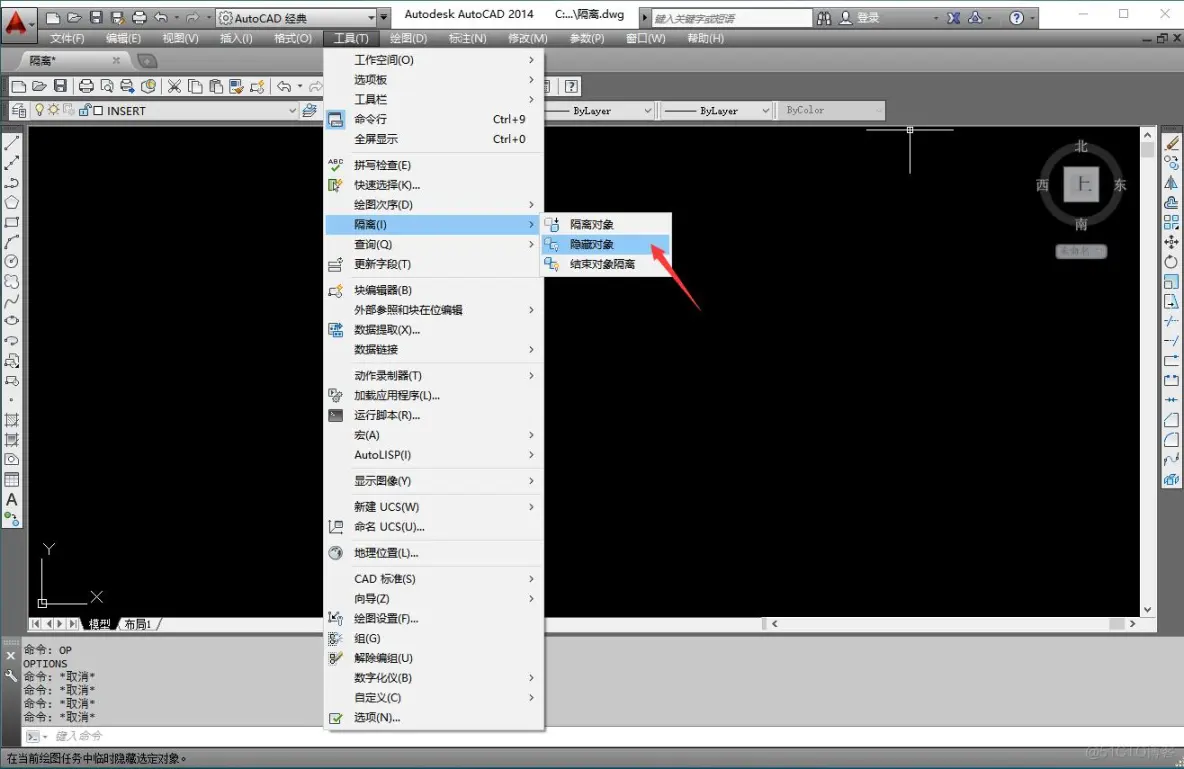

1)单击菜单栏“工具→隔离→隐藏对象”。如图:

AUTOCAD——隔离_ide_07

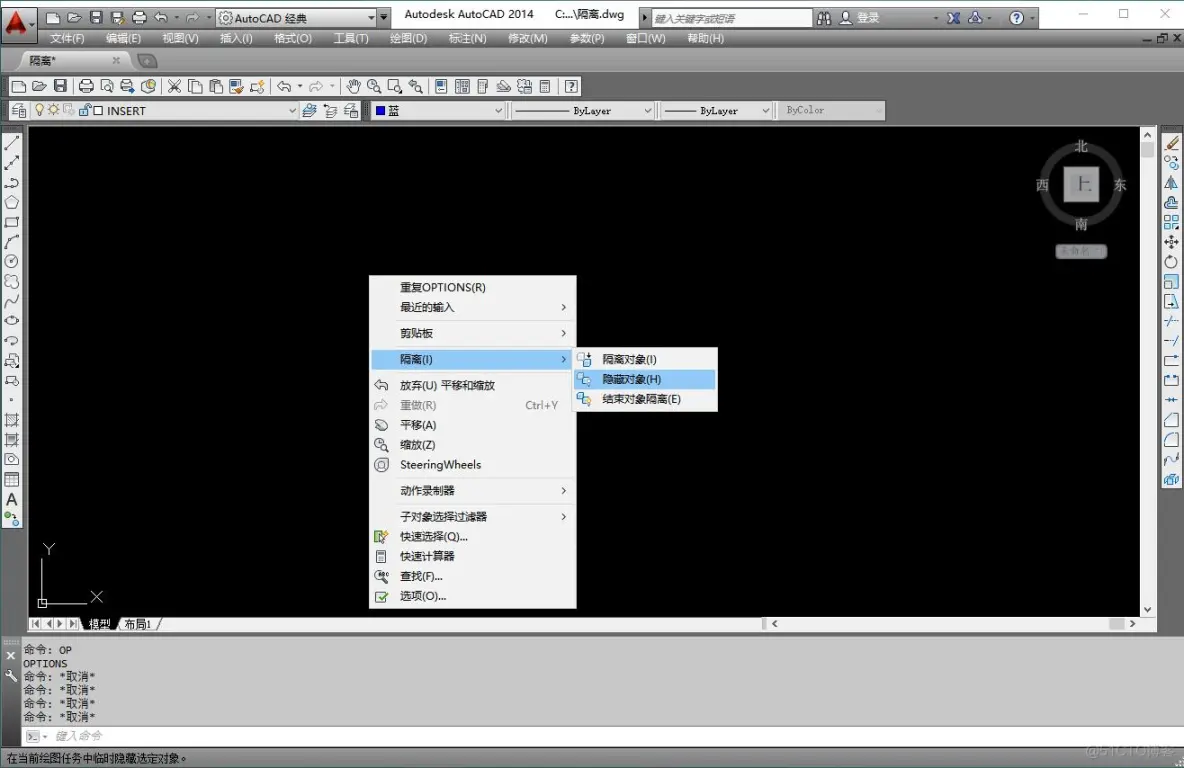

2)在绘图区域单击鼠标右键“隔离→隐藏对象”。如图:

AUTOCAD——隔离_其他_08

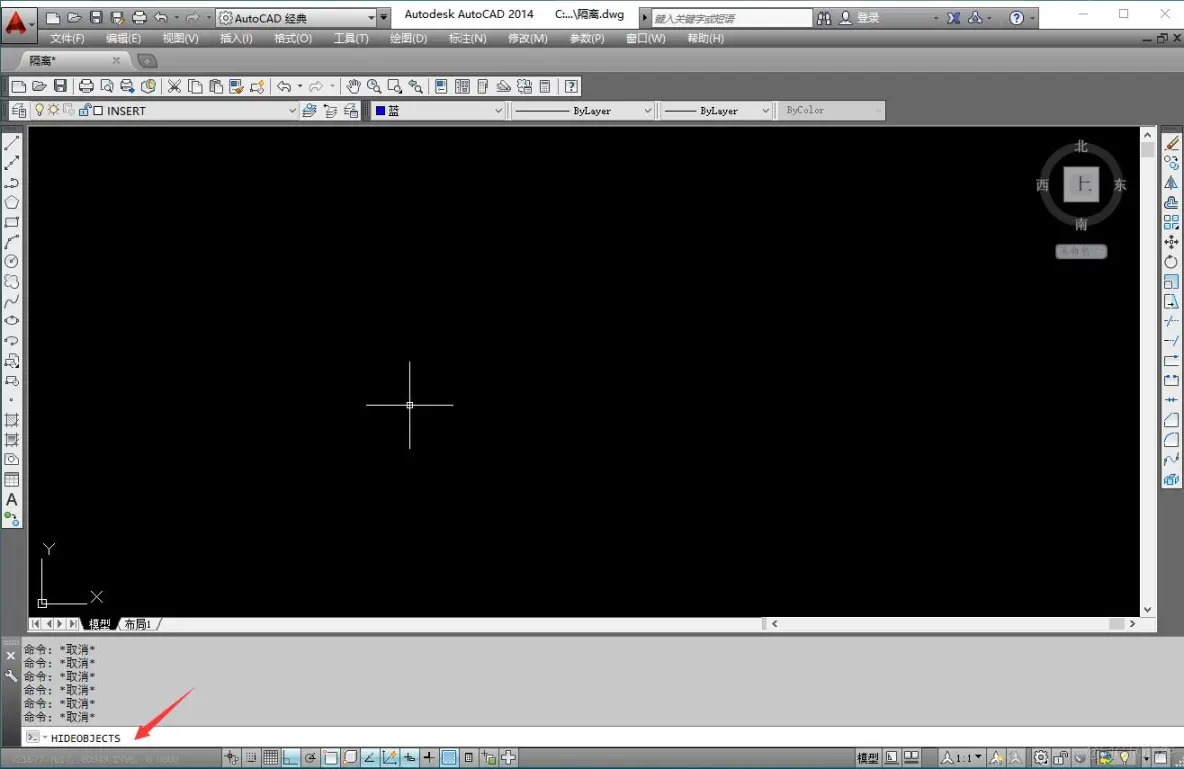

3)在命令行中输入“HideObjects”按enter键。如图:AUTOCAD——隔离_ide_09

操作步骤

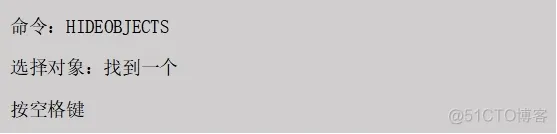

执行命令之后,命令行会显示以下信息:

AUTOCAD——隔离_命令行_10

隐藏对象效果如下图:

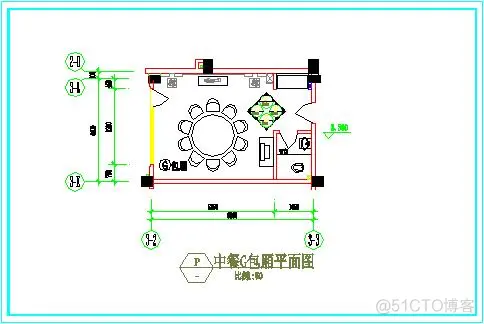

圆桌隐藏之前

AUTOCAD——隔离_其他_11

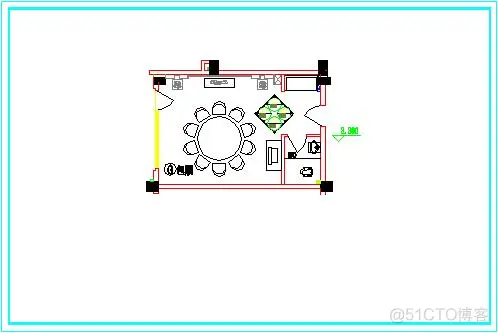

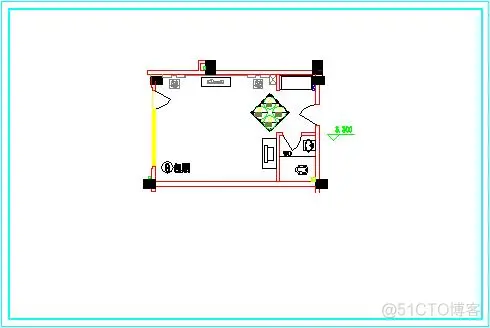

圆桌隐藏之后

AUTOCAD——隔离_菜单栏_12

3.结束对象隔离

使用此命令,前面隔离或隐藏的CAD对象将全部显示出来。

执行方式

1)单击菜单栏“工具→隔离→结束对象隔离”。如图:

AUTOCAD——隔离_其他_13

2)在绘图区域单击鼠标右键“隔离→结束对象隔离”。如图:

AUTOCAD——隔离_其他_14


3)在命令行中输入“unIsolateObjects”按enter键。如图:


操作步骤

执行命令之后,命令行会显示以下信息:

AUTOCAD——隔离_菜单栏_15

结束对象隔离效果如下图:

隔离标注

AUTOCAD——隔离_右键_16

隐藏圆桌

AUTOCAD——隔离_命令行_17

结束隔离

AUTOCAD——隔离_右键_18
