Proteus 8绘制51单片机最小系统教程

新建工程并指定存储路径：

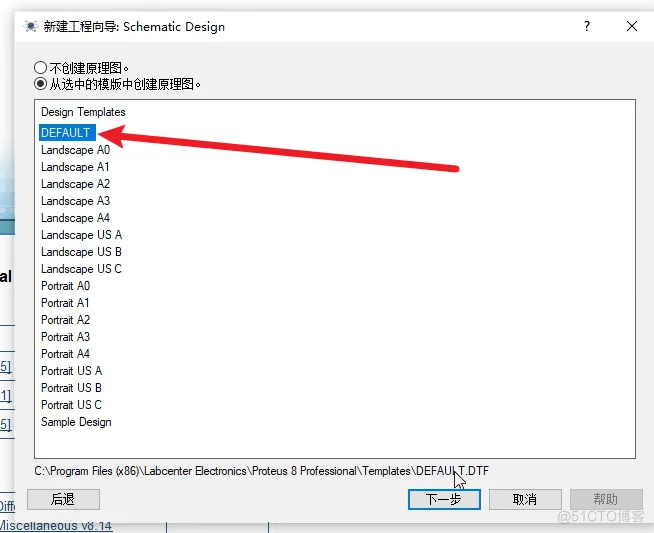

使用默认模板创建原理图，并且不需要创建PCB的仿真，选择【没有固件项目】点击下一步，完成工程的创建：

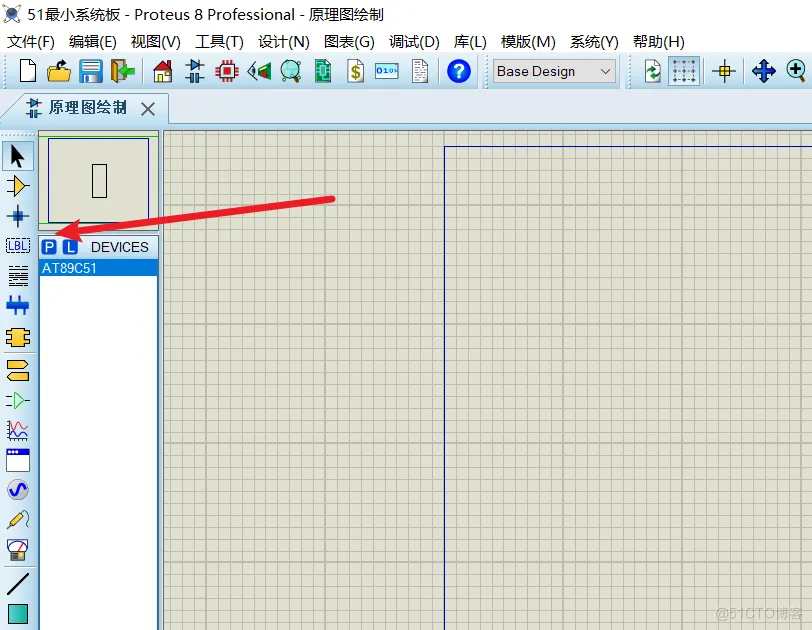

进入工程界面后，点击P放置器件：

输入89C51，选择89C51单片机，在绘图界面单击，将proteus放在图纸上：

接下来完成晶振、复位、EA启动选择，上拉电阻等最小系统部分的绘制：

首先点击P放置器件，搜索Crystal，选择晶振，放在图纸中，使用空格键旋转放置好器件（设置空格键为快捷键旋转可以自行百度）：

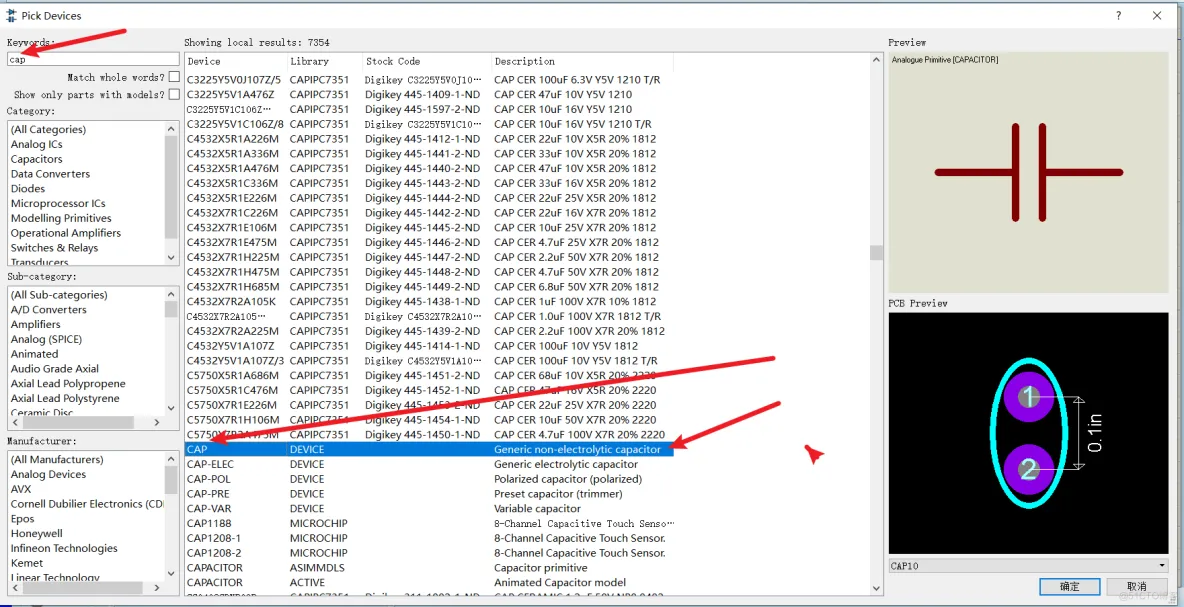

点击P放置器件，输入cap自动搜索到无极性电容，放置电容：

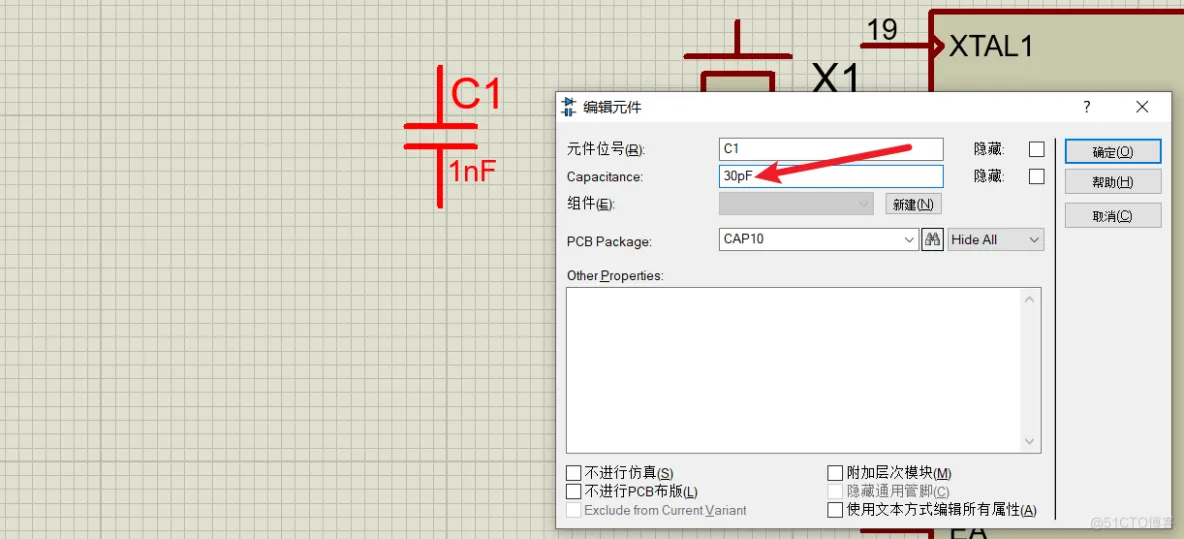

双击电容，更改电容参数为30pF的容值：

Ctrl+C复制电容并连接好晶振电路：

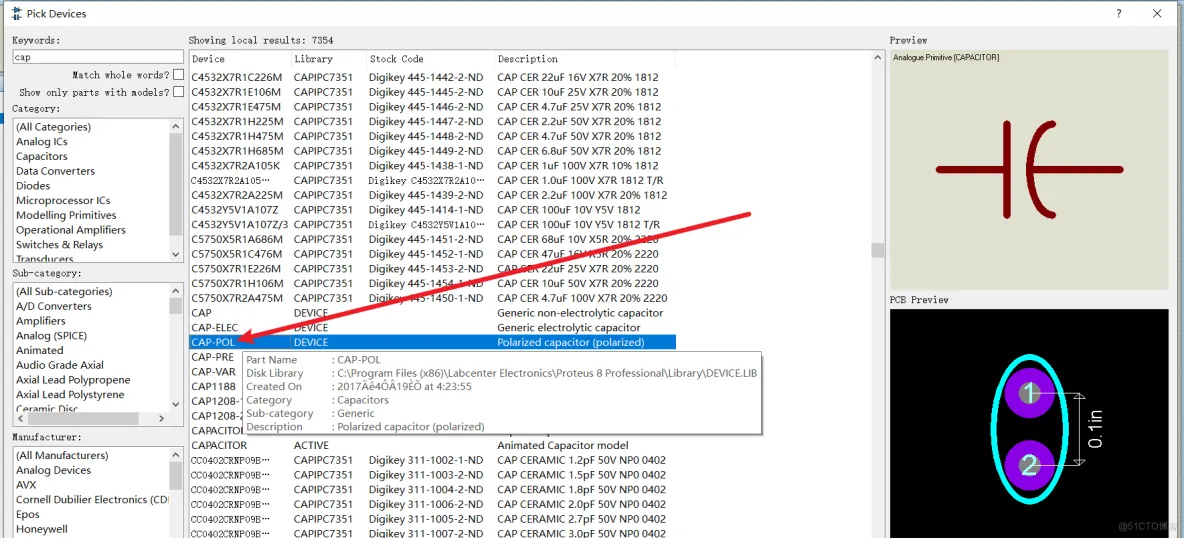

点击P放置器件，输入cap选择有极性电容，放置电容，更改电容参数为10uF:

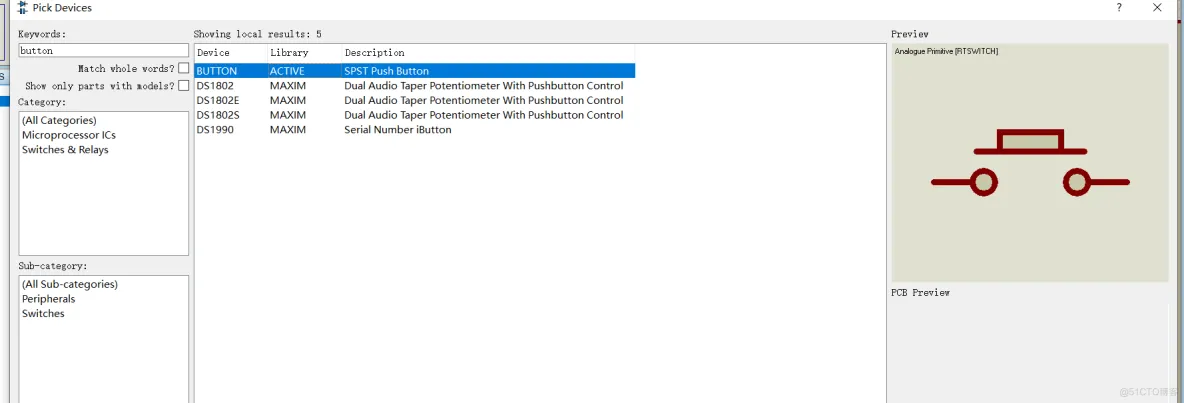

点击P放置器件，输入button放置按键：

点击P放置器件，输入res放置电阻：

点击P放置器件，输入respack放置排阻：

将排阻对准P0口的8个脚位自动对齐，对齐后再将排阻拉出来，就完成了排阻与P0口的连线：

点击左侧工具栏的终端模式，选择power和GND，在图纸中放置所需要的地和电源：

最后，通过连线，将所有器件正确的连接起来：

至此，51最小系统搭建完成，点击运行可以看到message会有报错信息，显示还未加载程序文件：
