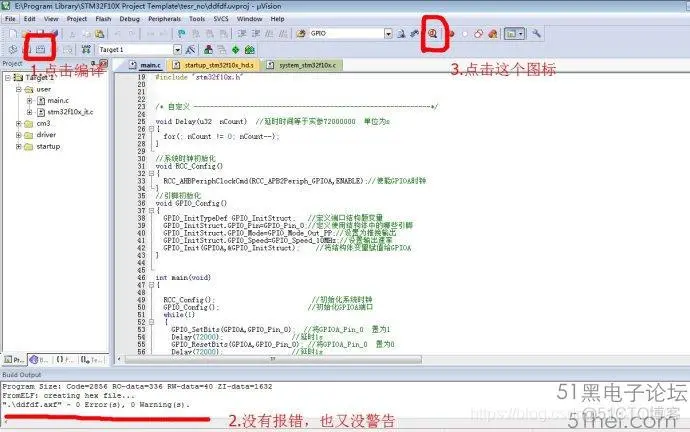

第一步,编译程序,查看编译输出窗口,没有报错,也没有警告,再点击调试按钮。

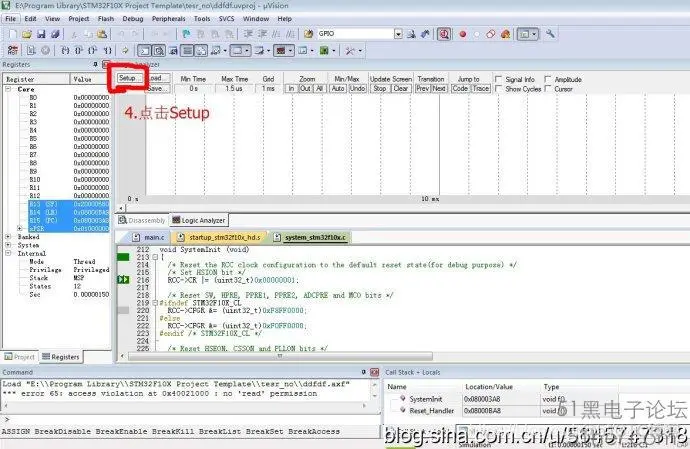

第二步,设置要查看的引脚端口,可以先击逻辑分析按扭,就会出现图中所示的样子,点击Setup。

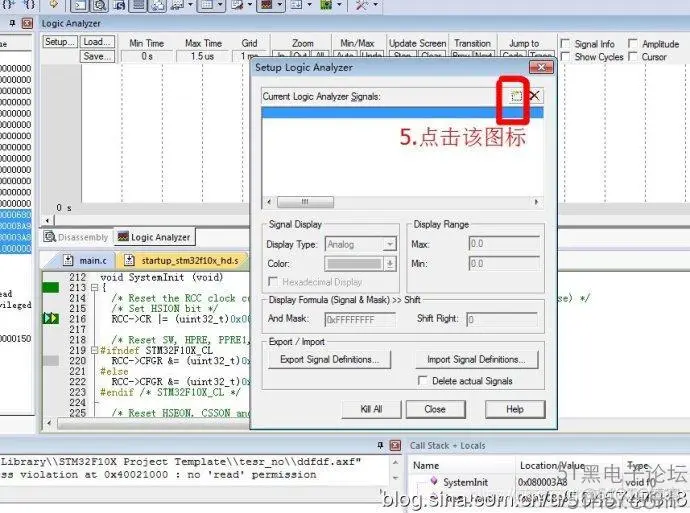

第三步,点击插入

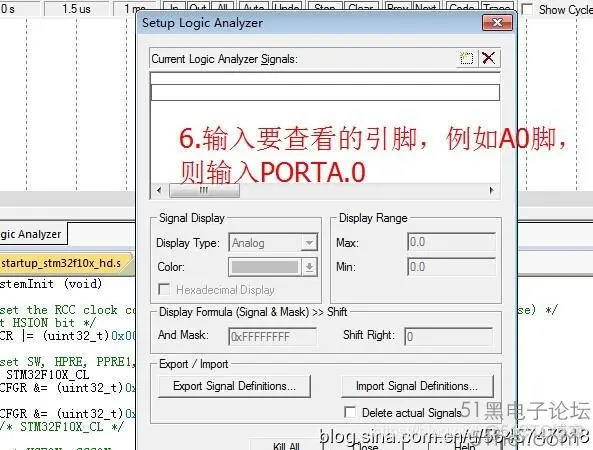

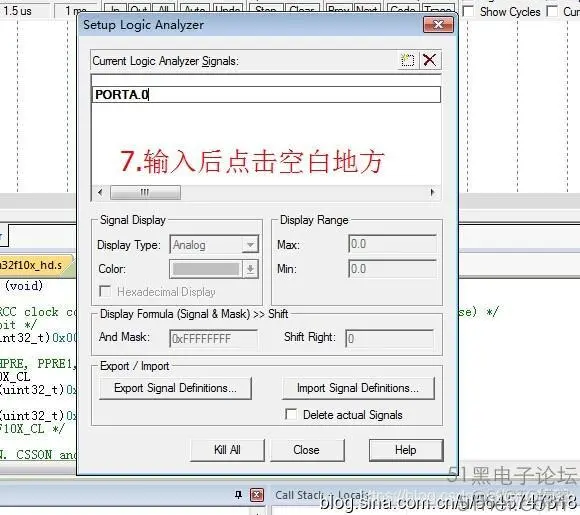

第四步,输入要查看的引脚,例如GPIOA_Pin_0引脚,则输入PORTA.0,注意,A后面有一个小数点,而且都是大写,不能是小写。

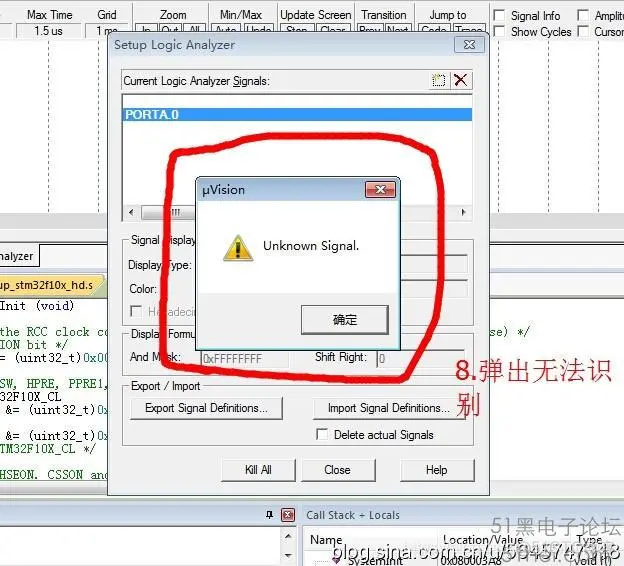

此刻会出现一个错误,软件无法识别我们设置的端口引脚

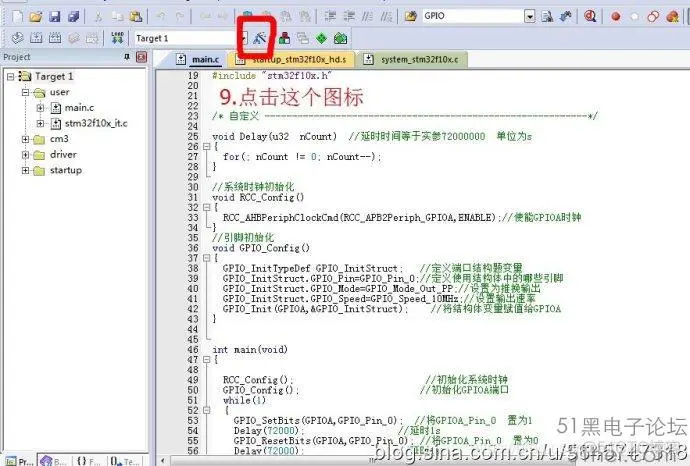

点击图中所示的按钮,设置工程

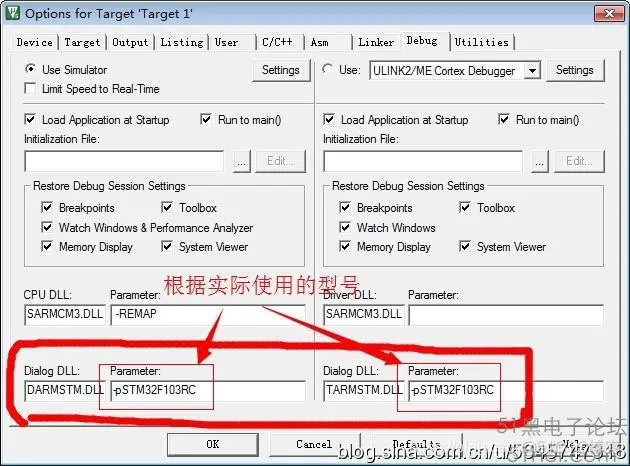

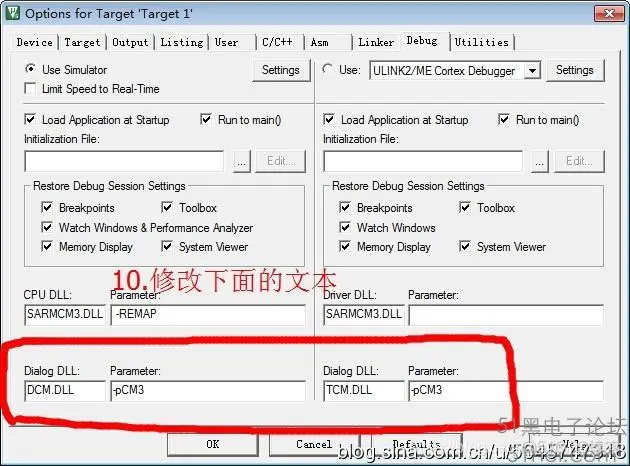

点击Debug标签,转到设置Debug界面,修改里面的文本
修改为如图所示文本,其中两个方框需要根据实际使用的微控制器型号而改动
设置完成后点击OK

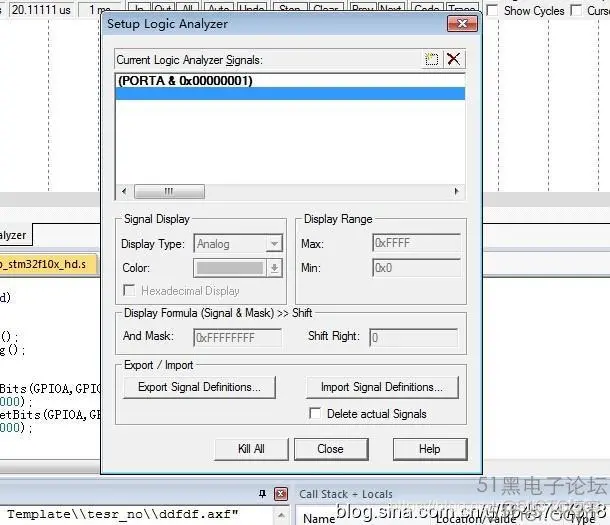

重新设置要查看的端口引脚,点击空白部分,设置完成后,点击Close

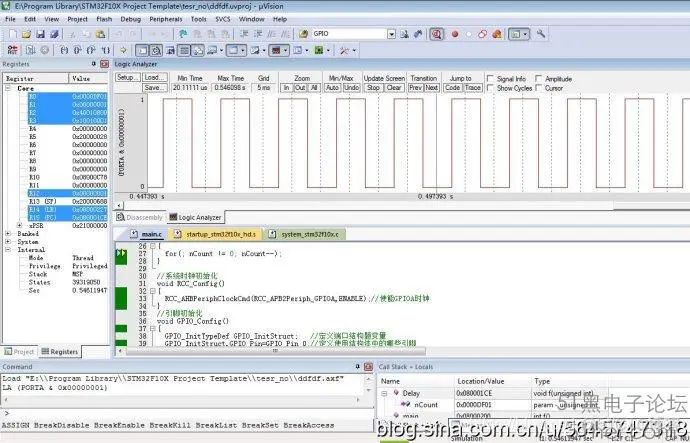

重新回到调试界面,点击全速运行,点击图中的auto使用自动捕获信号功能,即可看到信号波形。
