光栅薄膜光学性能探究：Rsoft建模与仿真应用

光栅薄膜被广泛运用于光伏发电，光学薄膜和减反射涂层的场景中。不同的光栅尺寸设置可以达到不同的减反射效果。本案利用Rsoft软件介绍光栅薄膜的建模与仿真。

1. 新建仿真模块

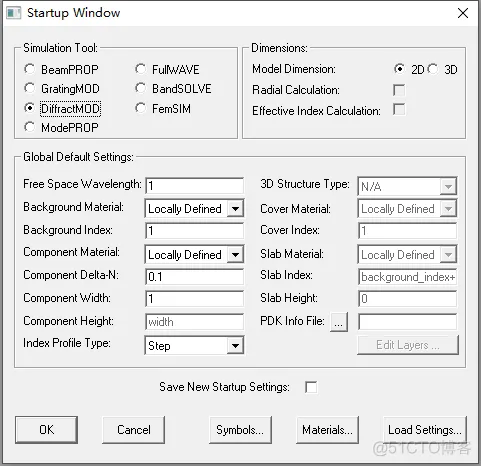

Simulation tool选择DiffractionMOD，即衍射模块求解工具。由于目标模型是周期性光栅结构，一次仿真Dimension选择2D。

2. 添加模型结构几何体

点击segment后在需要建立的位置画出该几何体的大致样子，主要是确定几何体的两个端位置。

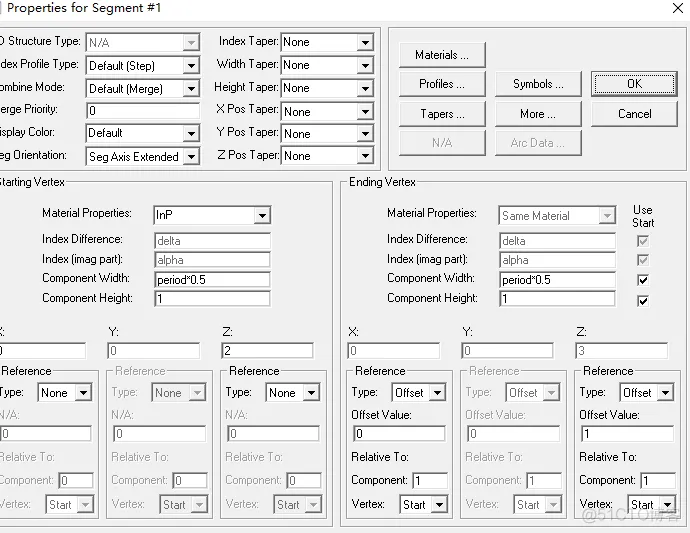

右击生成的几何体，具体编辑其尺寸和材料属性。在模块尚未引入任何材料的前提下，需要添加接下来使用的材料。点击Materials控件，进入编辑材料。

本模型中光栅基底为Si材料，光栅为InP材料，因此需要在材料库中查询半导体材料。双击semiconductor后展开材料库，依次点击选择InP和Si后，点击右方Use Material，将两种材料引入模型。

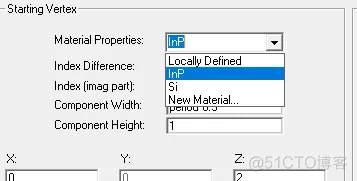

在几何体上依次编辑材料下拉框选择属性。

材料属性定义完成后继续定义几何体尺寸。

*注意Rsoft软件中长度单位默认为um。

3. 定义全局变量

在Rsoft中，一种方便确定各数值大小的方法是定义全局变量，使用全局变量进行数值大小确定，在依赖性较强的设置中非常实用。

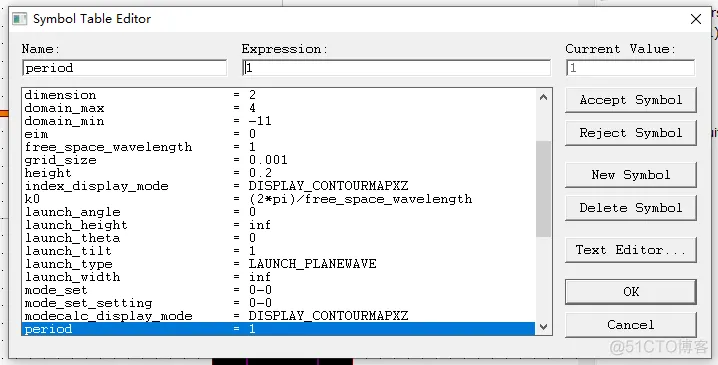

点击Edit Symbols，添加变量名称和数值。

点击New symbol后编辑变量名称name和表达式。这里需要定义光栅常数即用period周期值表示，本案中设为1um。

4. 设定光栅和基底的宽度

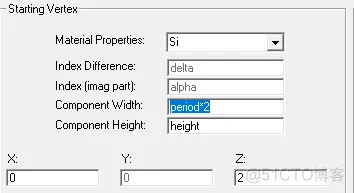

同样分别右击光栅和基底，在Component Width中输入该式。注意本案中光栅常数为1um，光栅宽为0.5um。至于基底宽度，此处设置为2um，而实质是通过边界条件拓展为无限大的。

5. 定义求解区域

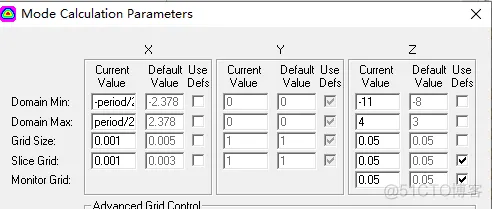

点击compute modes控件，在下图对话框中设置求解区域边界值。

在本案中由于是2D仿真，所以Y轴方向长度不需要考虑与编辑。设定X轴方向的区域极大值和极小值分别为-period/2和period/2的前提是几何体的中心x坐标本身设置为0。这样保证计算区域边界分布在光栅两边。

6. 查看计算结果

本案中仿真求解300~1200nm波段的反射和吸收。仿真计算结束后会自动跳出结果作图，可在窗口中查看反射率和吸收率。同样可以将结果进行格式输出，如图片或txt等。

后续可根据光谱进行定向光栅结构优化。通常影响光栅减反射效果的因素有材料、光栅常数、薄膜厚度、光栅形貌等。

本案为用户介绍了利用Rsoft软件进行简单的矩形光栅的反射率和吸收率的仿真计算。比起其他数值模拟软件，Rsoft有着计算速度快，计算结果更加严格精确等特点。
