MATLAB模拟均匀布拉格光栅反射光谱特性

1 简介

光纤光栅是纤芯折射率受到周期性微扰而形成的一种全光纤无源器件，自问世以来，由

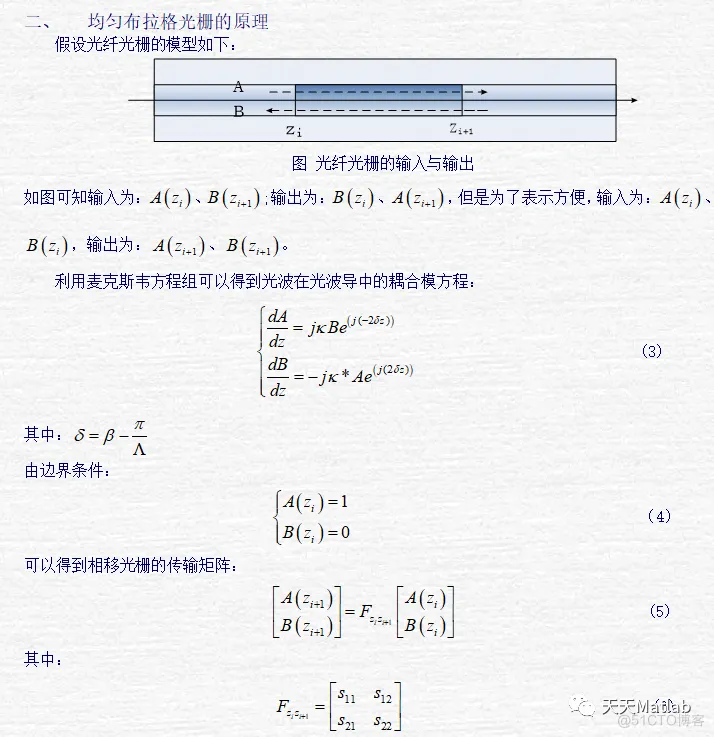

于其与光纤通信系统兼容、体积小、插入损耗低、结构简单、成本低等等，广泛应用于光纤通信、光纤传感、光信息处理等领域，对于光纤光栅的分析，通常主要用耦合模理论、付立叶变换理论与传输矩阵理论，本文主要得用传输矩阵理论对均匀布拉格光栅的反射谱进行理论分析和仿真。

均匀布拉格光栅MATLAB反射谱仿真_参考文献

均匀布拉格光栅MATLAB反射谱仿真_matlab代码_02

2 完整代码

登录后复制

function FBG_TransferMatix(n_eff,L,lambda_Brag) %-------------变量定义------------------------------- % n_eff ----------------光栅有效折射率 % L ----------------光栅长度 % lambda_Brag ----------光栅中心波长 % kappa ----------------光波模式互耦合系数 % delta ----------------模间失谐量 %---------------------------------------------------- disp('输入的参数如下'); disp('光栅有效折射率为：');disp(n_eff); disp('布拉格光栅的中心波长为');disp(lambda_Brag); disp('布拉格光栅的长度为：');disp(L) lambda=1e-9*linspace(1308,1312,500); kappa_L=5; kappa=kappa_L/L;%交流耦合系数 F=[1 0;0 1]; for num=1:500 f=tansmit_fiber(L,kappa,num,n_eff,lambda,lambda_Brag); f=f*F; r3(num)=f(2,1)/f(1,1); R3(num)=(abs(-r3(num)))^2;%反射率 end subplot(2,1,1) plot(lambda*1e9,R3,'r'); hold on subplot(2,1,2) plot(lambda*1e9,1-R3,'b') hold onend1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.

登录后复制

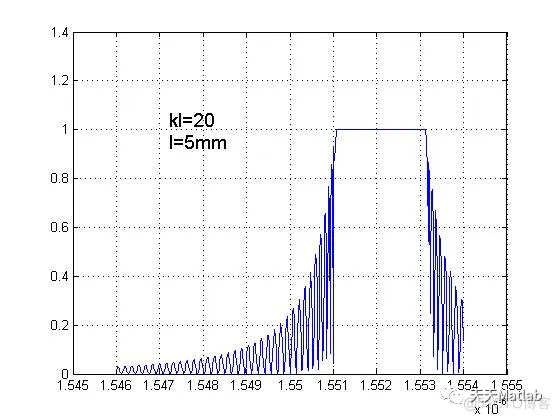

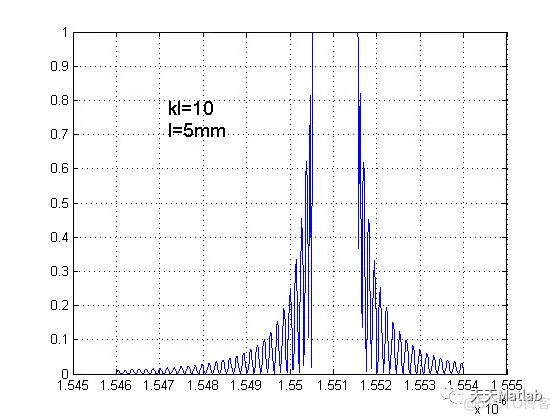

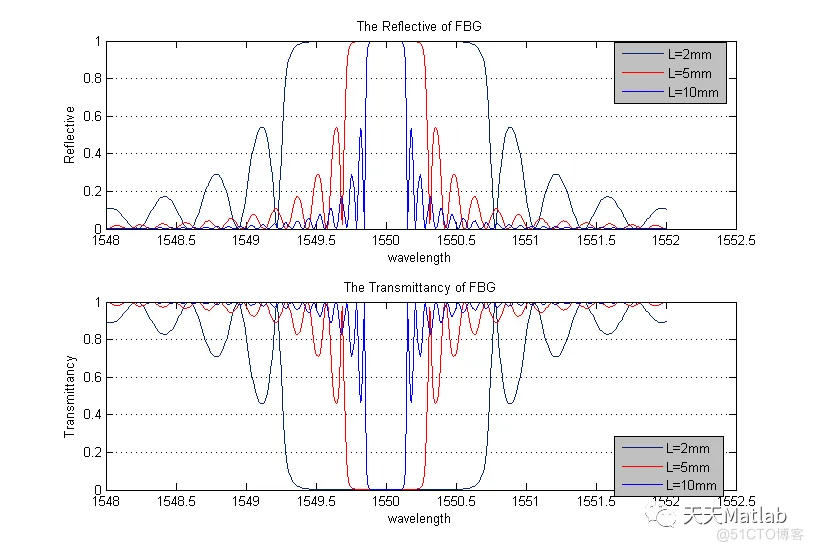

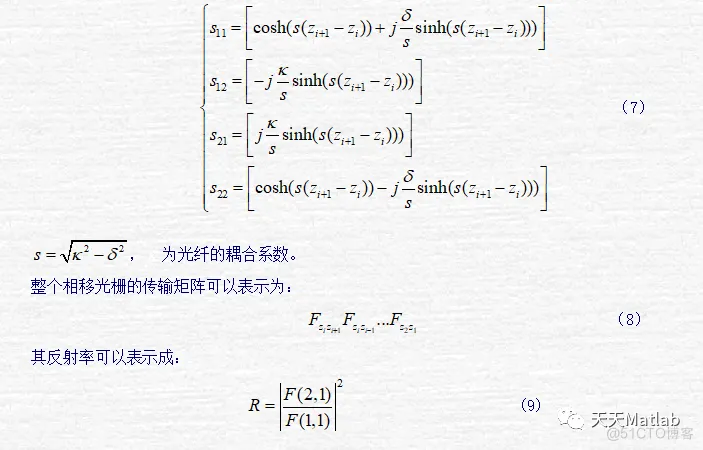

%====================传输矩阵的功能函数==================================function [f] =tansmit_fiber(L,kappa,num,n_eff,lambda,lambda_Brag) delta(num)=2*pi* n_eff *(1./lambda(num)-1./lambda_Brag); s(num)=sqrt(kappa.^2-delta(num).^2); s11(num)=cosh(s(num)*L)-i*(delta(num)/s(num))*sinh(s(num)*L);%w传输矩阵元 s12(num)=-i*(kappa/s(num))*sinh(s(num)*L); s21(num)=i*(kappa/s(num))*sinh(s(num)*L); s22(num)=cosh(s(num)*L)+i*(delta(num)/s(num))*sinh(s(num)*L); f=[s11(num) s12(num);s21(num) s22(num)];end1.2.3.4.5.6.7.8.9.10.
