PKPM软件在温度应力分析中的应用

温度荷载分析设计包括主体结构考虑温度荷载的分析设计和楼板考虑温度荷载的分析设计。


1、主体结构考虑温度荷载的分析设计

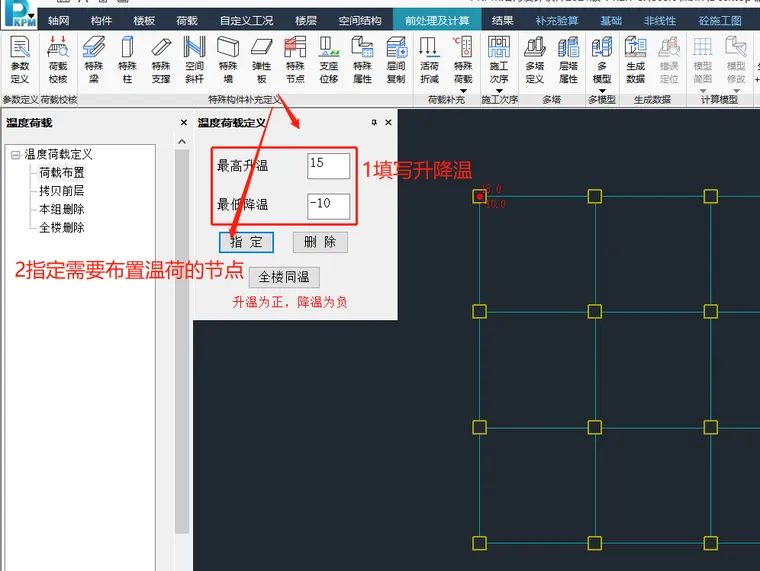

1) 布置温度荷载,点击前处理→特殊荷载→荷载布置;输入升降温,指定需要布置温度荷载的节点。

PKPM温度应力分析的图1

PKPM温度应力分析的图2


2)生成数据计算数据

PKPM温度应力分析的图3

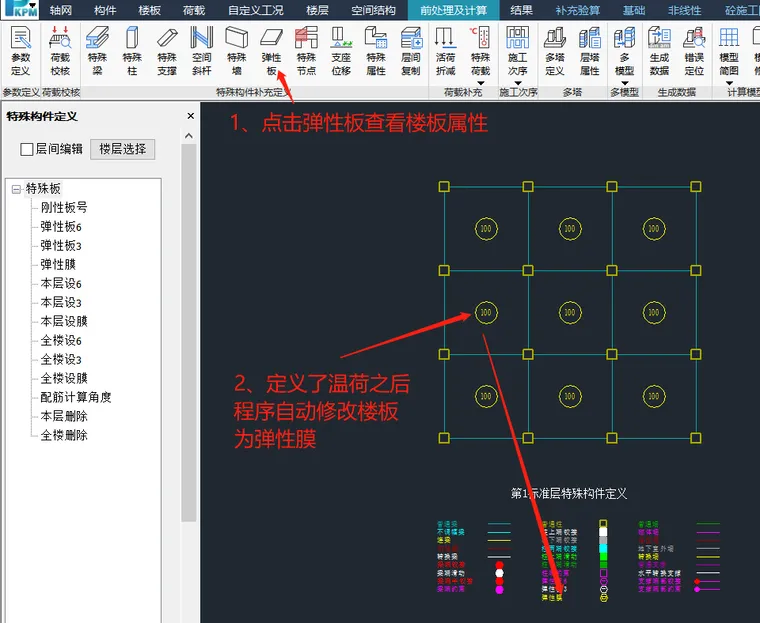

3)查看楼板力学性质(本步骤只为查看,不需要修改),点击前处理→弹性板,查看楼板力学性质,可以看到定义了温度荷载后,程序会自动将楼板修改为弹性膜。

PKPM温度应力分析的图4

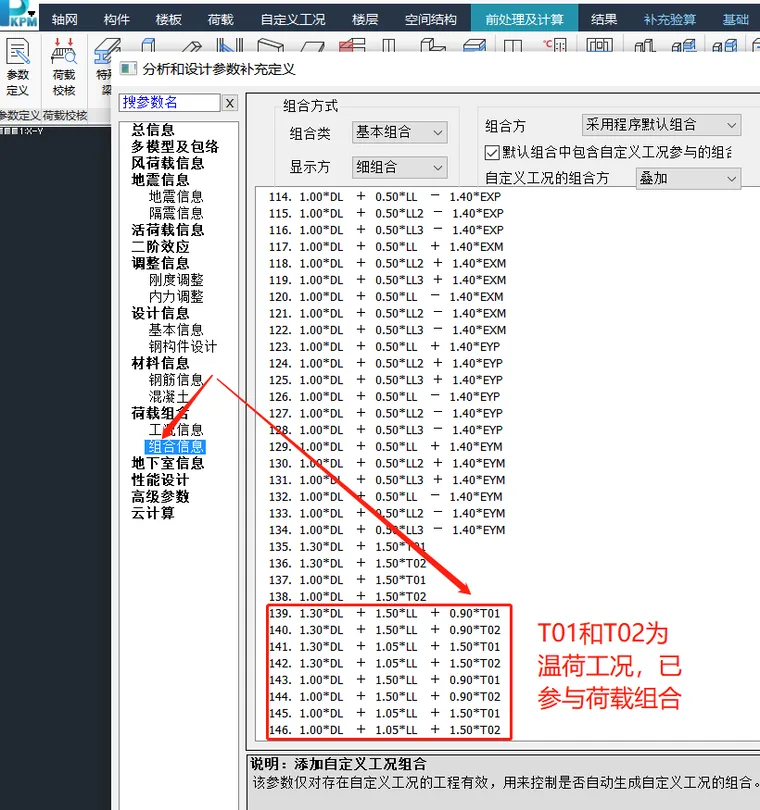

4) 查看温度荷载工况(本步骤只为查看,不需要修改),点击前处理参数→组合信息,可以看到温度荷载已参与组合,其中T01为升温工况,T02为降温工况。

PKPM温度应力分析的图5

5) 进行satwe计算,即可考虑温度应力对主体结构的作用。





2、楼板考虑温度荷载的分析设计

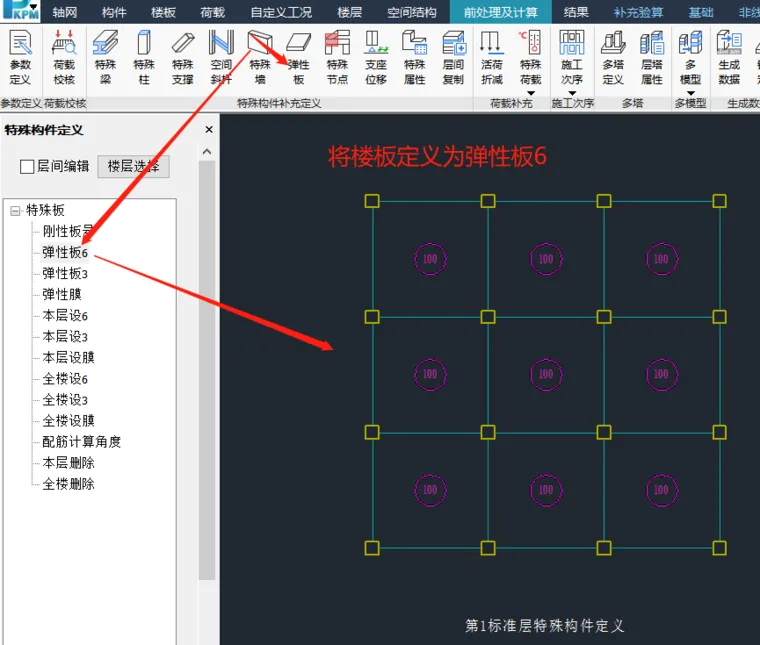

1)修改楼板力学属性,点击前处理→弹性板,将楼板定义为“弹性板6”。

PKPM温度应力分析的图6


2)前处理勾选“弹性楼板按有限元设计”。

PKPM温度应力分析的图7


3)satwe计算。


4)查看楼板计算结果,在结果→特殊分析结果→楼板中可查看楼板有限元计算结果。

PKPM温度应力分析的图8


以上即为PKPM进行温度荷载分析的流程,主要注意点为温度荷载的定义、楼板力学性质的定义,前处理参数的定义,结果的查看。如果仅是查看温度荷载下梁柱配筋,可以定义楼板为弹性膜(程序默认弹性膜),如果要计算温度荷载下楼板的应力和配筋,此时需要定义楼板为弹性板6且勾选弹性楼板按有限元计算。
