Key Words. PipeCAD, 三维管道设计软件，结构建模

1 Introduction

在设计院一般都设置了结构专业，结构专业也会使用很多专业软件，如PKPM， YJK等。他们会在相应的软件中建立结构模型，对结构进行设计及受力分析，最后出图出材料。对于像PDMS这样的管道设计软件，结构建模的任务最终都落到管道设计人员的肩上。国内也有一些结构相关的PDMS二次开发插件，可以把结构专业软件的模型导入到PDMS中，这样就可以解决PDMS中结构模型由管道设计人员负责导致的模型不准确的问题。当然最理想的方式是结构、管道等设计员都能在同一个平台来进行设计，保证数据的准确性。

在PipeCAD中通过表格的方式完成结构型材库后，还需要创建结构等级，方便在设计模块中选用。对于结构专业的模型，后期考虑也可以通过导入的方式来创建，保证结构模型准确。

2 结构等级

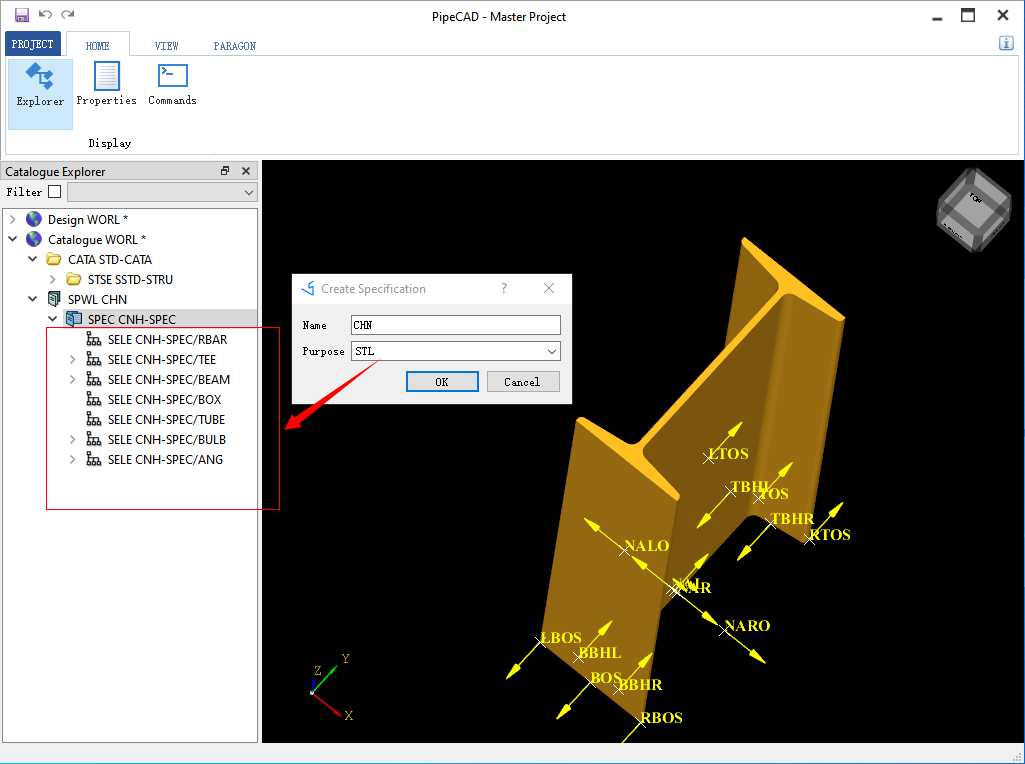

结构等级的创建也只有一个分类，即按型材的类型分类。创建等级SPEC时，选择用途为STL，程序会自动创建出这些分类SELE。

   创建型材等级

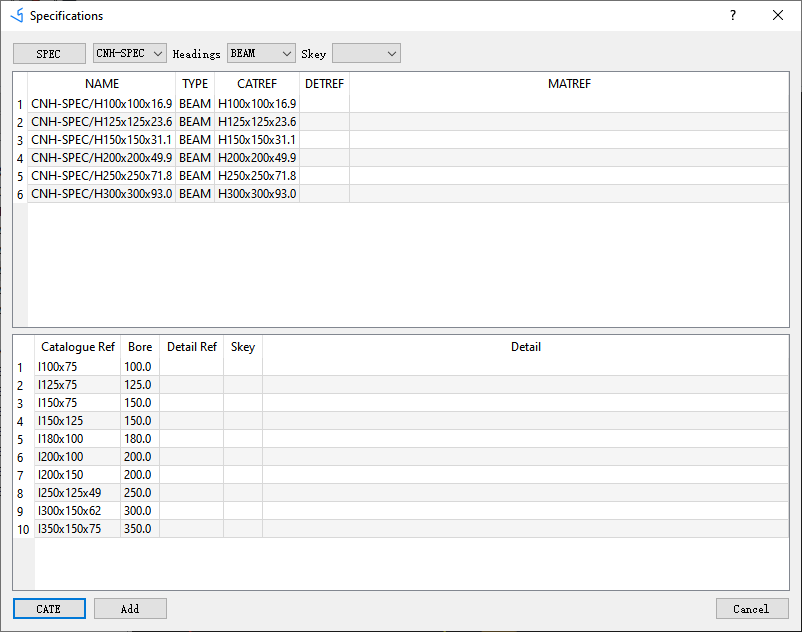

创建型材等级SPEC后，通过如下界面来选择型材库加入到等级中：

   添加型材到等级


3 结构建模

结构建模先提供基本的功能，如建立一个普通的框架结构。

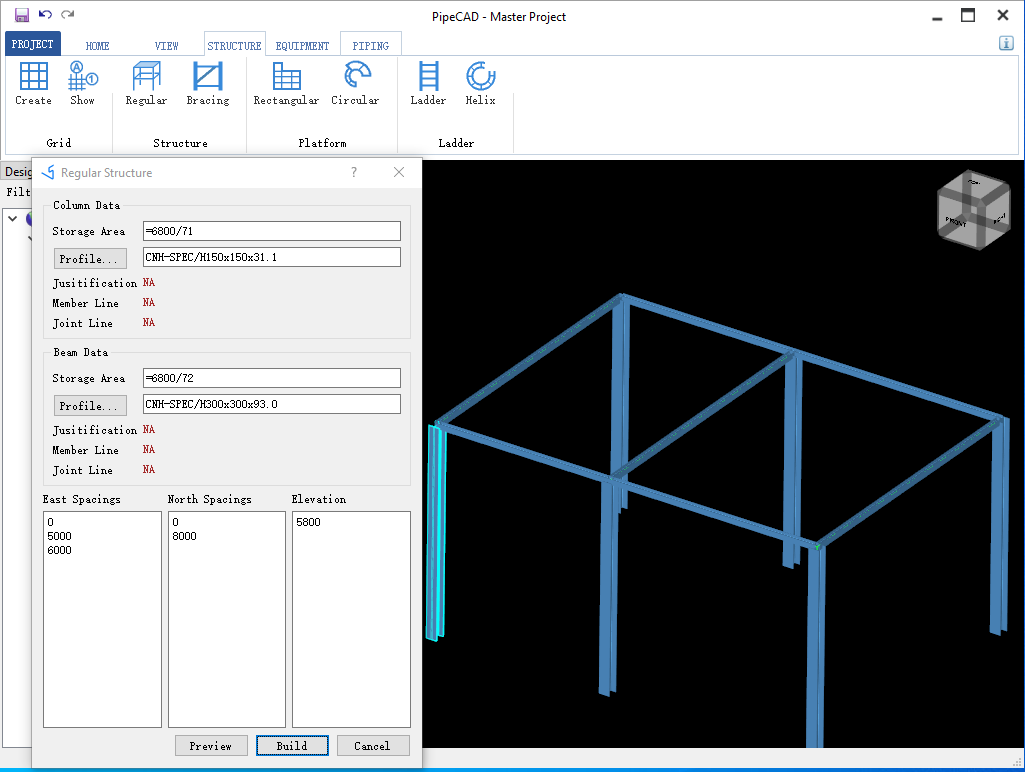

   创建结构模型

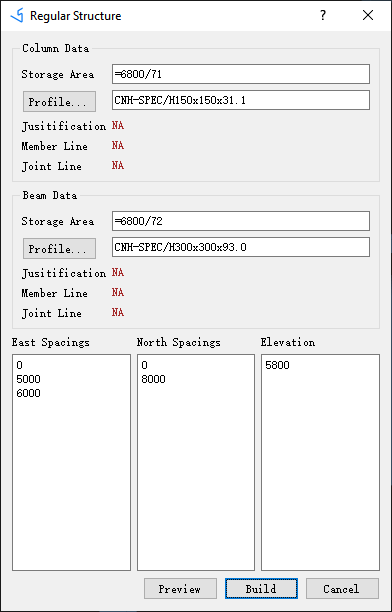

通过选择型材的等级，输入三个方向上的间距，来创建结构模型。

   结构模型


4 Conclusion

PipeCAD通过型材等级将型材库与设计模型联系起来，通过选择型材等级，输入间距来验证结构建模过程。由于框架结构在一般的设计院是由结构专业设计，为了避免重复建模及数据的准确性，折中的方法是从结构专业软件中导入结构模型。
