LS-DYNA Export显示动力学功能深度解析

摘要

LS-DYNA Export用于生成LS-DYNA的求解K文件，它的操作和workbench静力学有相似之处，但也有所不同。

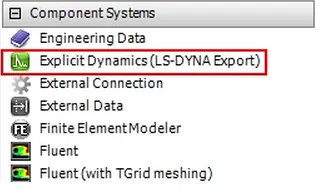

00 LS-DYNA Export

01 建模和划分网格和静力学一样，不赘述

02 绑定接触设置

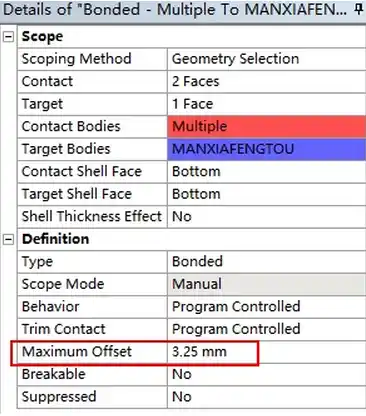

设置maximum offset（大于接触面之间的间隙）：

03 撞击设置

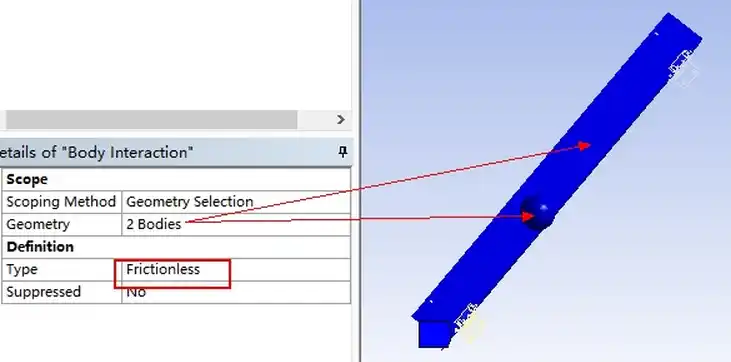

撞击物体（小球撞击面板）之间要如下设置：

04 给小球施加速度

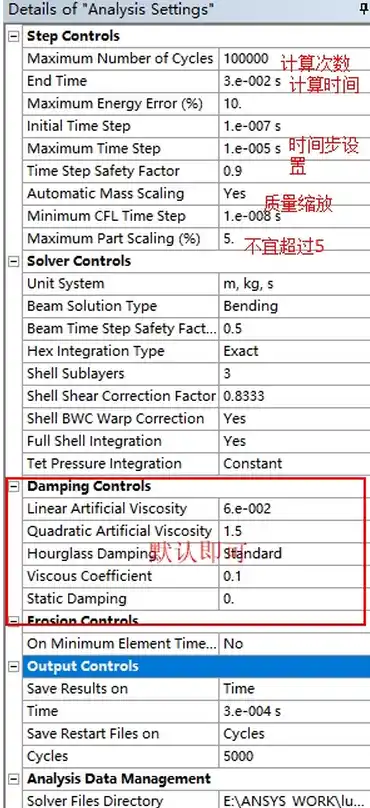

05 分析设置

计算次数和计算时间，满足一条，计算就结束了；程序会自动确定时间步，如果时间步设置比自动生成的大，程序会忽略你设置的；质量缩放可以开，也可以关。质量缩放的目的是为了加速计算，但scaling不能超过5%，否则影响精度；其它选项，全部可以默认；

06 生成K文件

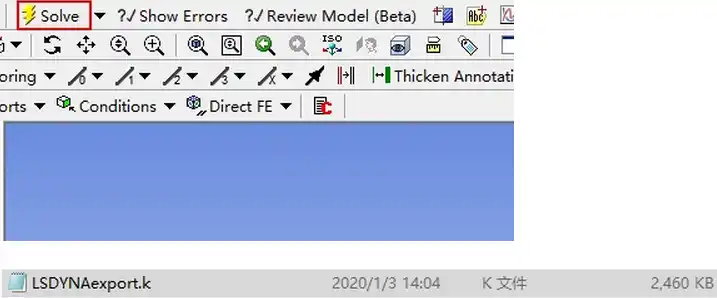

然后点击solve，会生成K文件：

07 求解

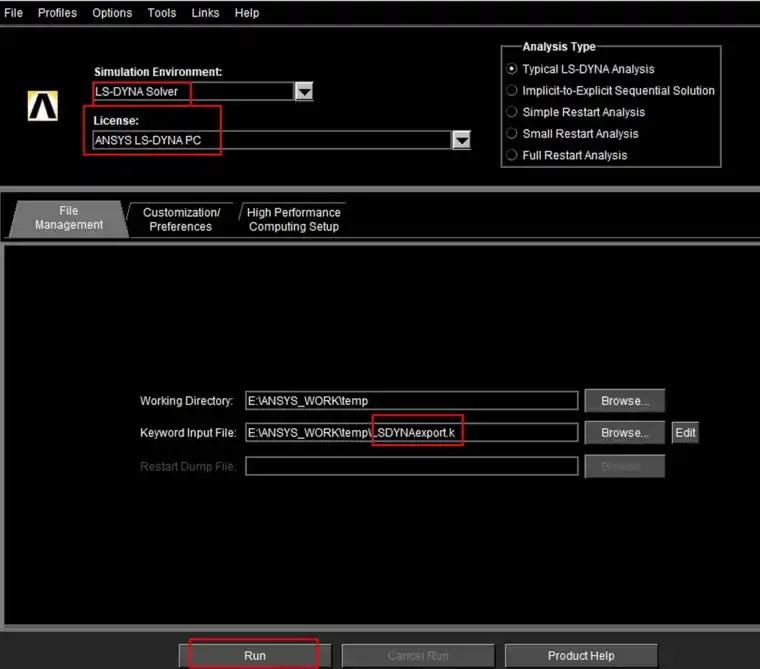

之后要用LS-DYNA求解器读取K文件，点击run：

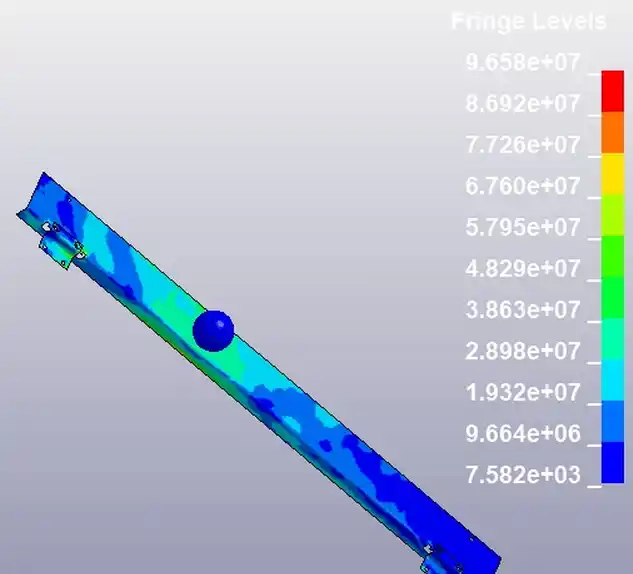

08 后处理

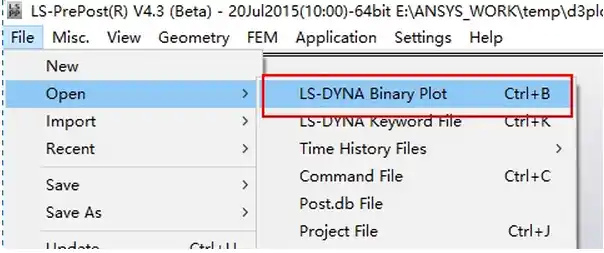

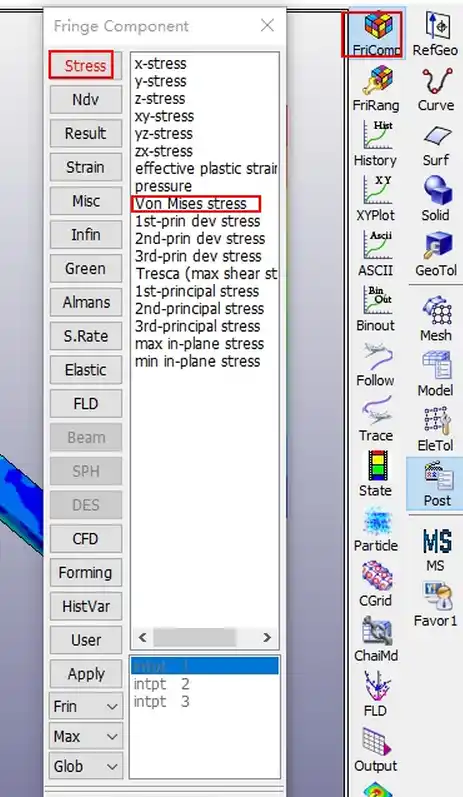

计算完成后，用ls-prepost读取d3plot 文件：
