LS-DYNA实战:JPC水中侵彻数值模拟解析

1、数值计算模型

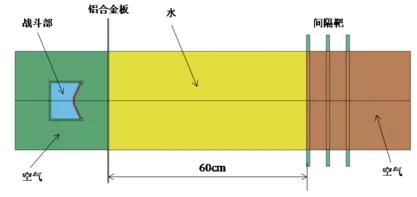

运用LS-DYNA有限元软件建立二维计算模型。模型中战斗部布置在空气介质中,水介质前端面为铝合金板;在铝合金板和间隔靶之间填充60cm厚的水介质,间隔靶由3层厚度均为1cm的45钢板组成,靶板间距为5cm,边缘采用全约束方式进行固定。采用Euler算法描述水、空气、炸药和药型罩,间隔靶、壳体和铝合金板采用Lagrange算法,Euler单元和Lagrange单元采用流固耦合算法进行耦合,在空气和水介质的计算域边界添加非反射边界条件,防止冲击波在边界处形成压力反射现象。模型采用g-cm-μs单位制建立,网格尺寸为0.1cm。


采用*MAT_HIGH_EXPLOSIVE_BURN材料模型和*EOS_JWL状态方程描述炸药;空气和水均采用*MAT_NULL空白材料模型及*EOS_Gruneisen状态方程描述;采用*MAT_Johnson_Cook模型和*EOS_Gruneisen状态方程描述45钢、紫铜和2A12铝合金。

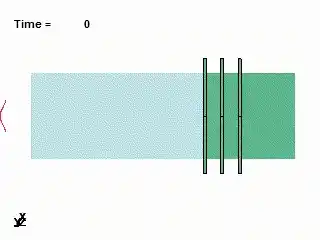

2、计算结果
