机床小立柱拓扑优化案例分享

背景描述

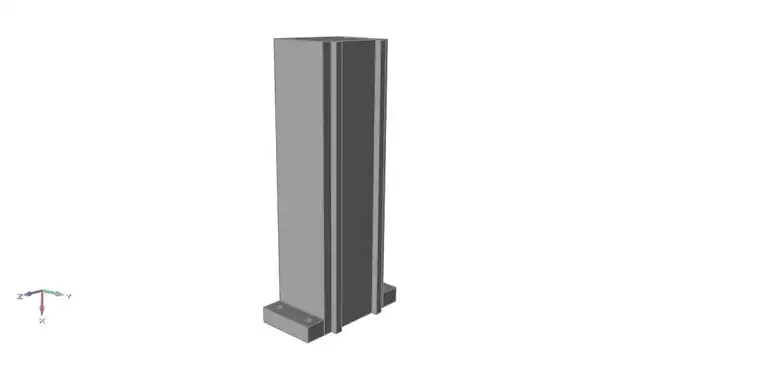

该项目来自某企业针对机床小立柱进行模块化设计， 由于图形属于保密文件， 现针对图形用solidworks做一次大概建模，然后导入inspire，模型如下图所示：

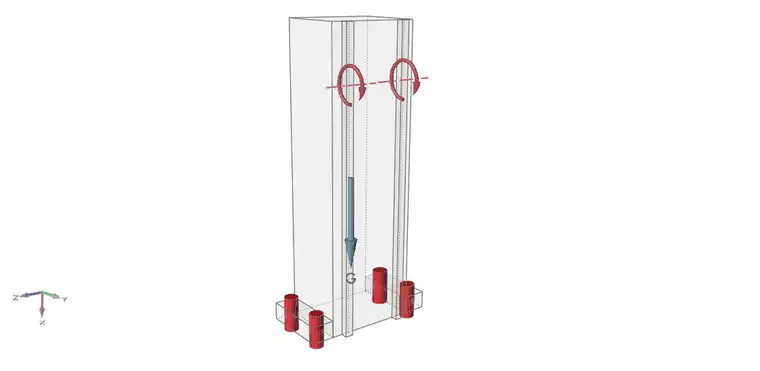

模型材料为选用HT300，弹性模量为1.3e11pa，密度为7300kg/m^3, 泊松比为0.25，将模型分割为五个部分，两侧的螺栓座，前端两侧的导轨，以及后面的矩形块，将矩形块义为设计空间，将两侧螺栓座的四个螺孔固定约束，约束六个自由度，由于装配时导轨上会装上尾座，尾座重约80kg，换算到作用在两导轨上的力矩各约为40n*m，40n*m ，调整好重力方向，形状控制调整为双向拔模并对称，拉延筋模式调整为线性，如下图所示，然后设置优化参数，目标函数选用最大化刚度，质量目标选用设计空间总体积的40%，频率约束调整为最大化频率，厚度约束的最小值调整为0.3m，

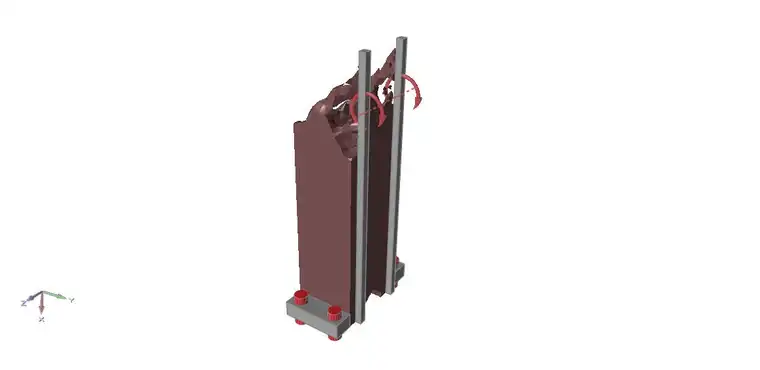

运行优化，得到拓扑结构如下图：

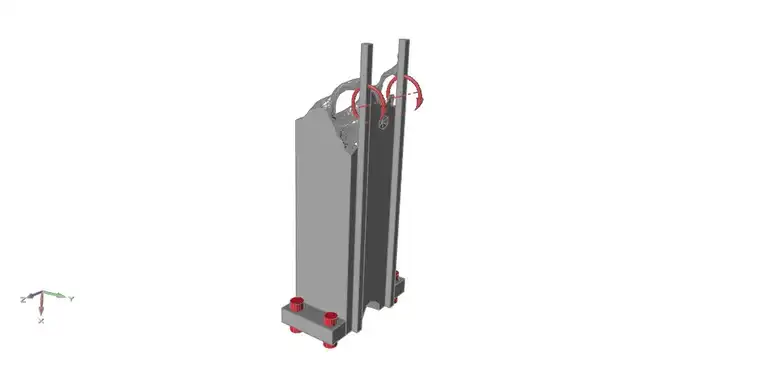

将拓扑结构自定义

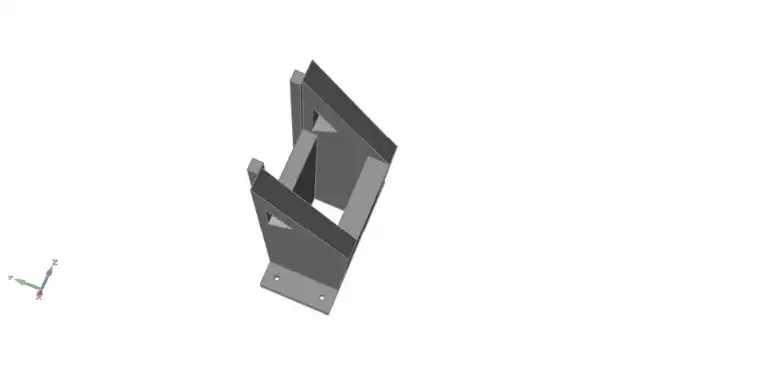

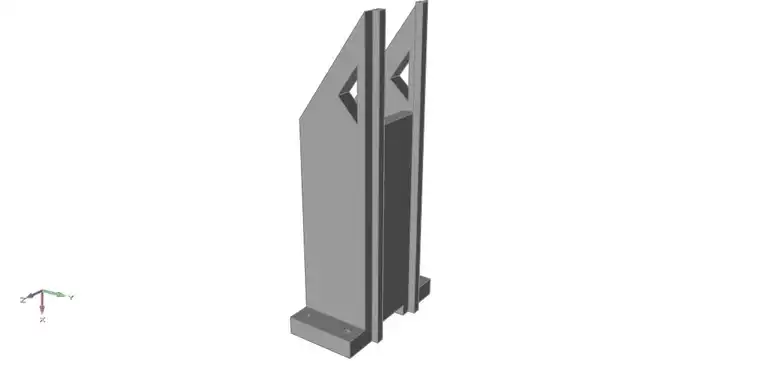

导出为stl 格式，然后进行模型的建立，得到图形如下：
