LS-DYNA在霍普金森拉杆模拟中的应用探索

霍普金森杆实验经常用于材料的动态力学响应研究，本例子通过LS-DYNA实现某金属材料霍普金森拉杆仿真。

1、工况及关键字设置

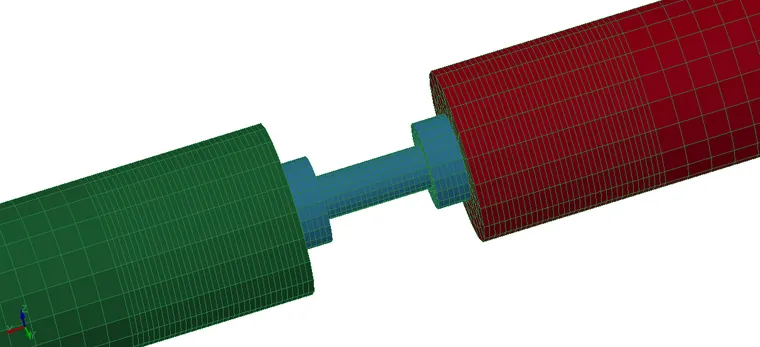

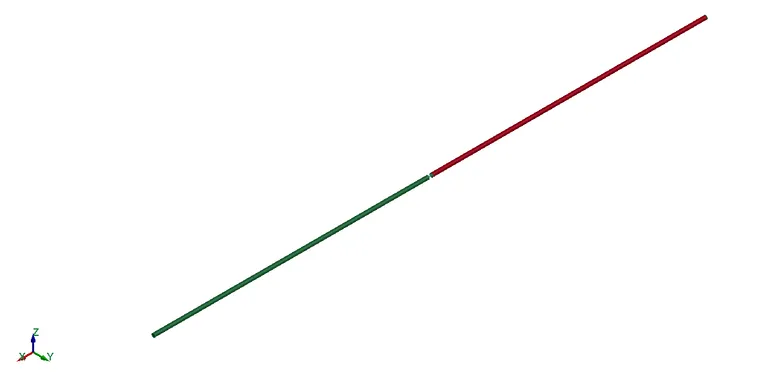

霍普金森拉杆实验装置包括弹体、入射杆、样件、投射杆和吸收杆组成。本案例为了简化模拟，霍普金森拉杆仅包括入射杆、样件和投射杆，具体如下图所示。弹体撞击入射杆产生冲击波通过实验获取，并通过*LOAD_SEGMENT设置。样件与入射杆和投射杆件采用共节点设置，样件为某铝合金，材料模型选取Johnson-cook模型，杆采用elastic模型。

2、仿真结果

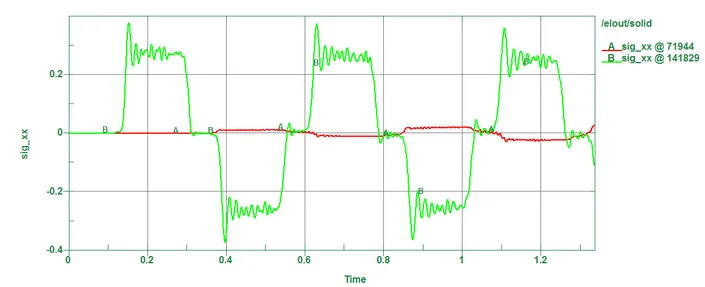

波形图

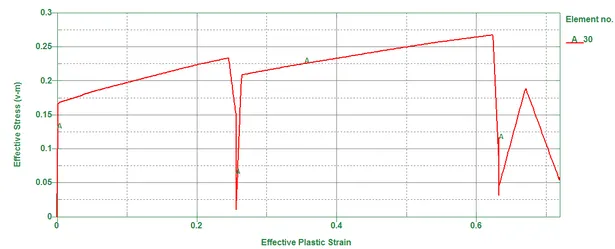

应力应变云图，可以看出实验出现了多次加载。

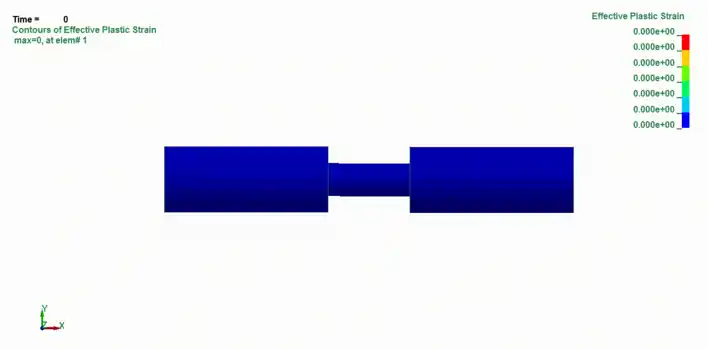

塑性应变云图
