CatiaMagic:引领MBSE理念的产品创新正向开发工具

CatiaMagic,原名MagicDraw,被达索收购后融入3DExperience产品协同研发管理平台中。该软件提供对SysML/UML/UAF语言的支持,提供MagicGrid方法论,涵盖业务和任务分析、利益攸关者需要及需求分析、系统需求定义、系统架构定义、设计方案权衡、系统分析验证及协同设计管理等内容,支持早期对方案可行性进行快速验证,并更快地分析替代方案,探索设计空间。采用基于模型的协同设计,实现模型元素追溯,便于变更管理及影响分析、提高设计重用、沟通和理解质量。



产品功能


•  专业的系统工程方法论

基于INCOSE OOSEM方法和工程实践提出了适用于复杂产品开发的MagicGrid方法论。该方法按照产品不同的研制阶段需要关注的问题将设计过程分为问题域(产品需求分析)、解决方案域(产品方案设计)及实现域。在不同域内部,将分析过程细分为需求、行为、外部环境及能效指标四个视角维度,以便更全面的表达产品应具备的属性。通过不断的设计迭代,实现复杂产品的正向设计及追溯过程。软件依据MagicGrid方法论,提供设计向导、流程模板,通过实践,帮助MBSE在研发各阶段落地实施。

CatiaMagic — 基于MBSE的产品创新和正向开发工具的图1

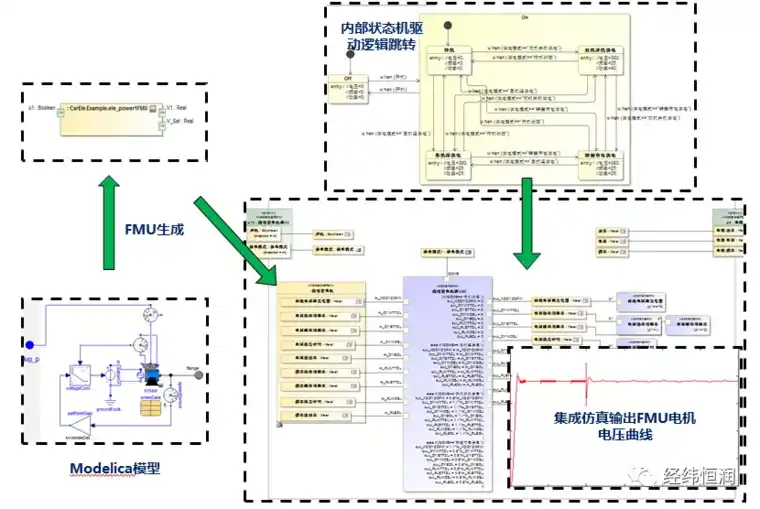

•  仿真分析功能

提供模型执行框架(OMG fUML、W3C SCXML、JSR223等);支持模型调试和执行动画环境;支持用户交互界面建模和执行;内嵌求解器,支持与多学科专业分析工具(如Matlab/Simulink、MatheMatics、Maple、FMU等)集成。通过执行仿真,可以在系统设计的早期发现系统的设计问题并进行修正。

CatiaMagic — 基于MBSE的产品创新和正向开发工具的图2


•  Simulink / Modelica 转换插件

提供转换插件,实现SysML到Simulink/Modelica的模型导出,用于后端专业设计与仿真。

CatiaMagic — 基于MBSE的产品创新和正向开发工具的图3

•  二次开发方式

具备丰富的API函数,可根据特殊使用场景定制与特定工具之间的交互,可根据用户使用习惯定制相关向导界面;支持丰富的脚本语言,可支持相关脚本开发;支持OCL规则,可定制模型规范检查方式,用于模型合规性测试;支持报告模板定制,可实现设计产物的自动报告生成。

•  自动代码生成

支持Java、C++、CORBA IDL、DDL、XML Schema、WSDL和C#语言,为合并代码和UML模型提供了一个简单直观的图形界面,同时也为UML模型和代码中的模型准备了代码框架。UML模型可以被转换为这些语言中的任何一种,或者可以从用这些语言编写的源代码创建UML模型。

•  团队协同

支持多个用户在同一个项目的团队协作,包括成员之间数据同步及消息发送;支持项目权限管理、项目变更管理;支持将项目发布到服务器,供全球分布的项目团队成员校对、审核、审定和批准等工作。

•  需求建模及需求工具集成

提供需求覆盖率、需求追溯及变更影响分析等工具,支持与需求管理工具的集成,如DOORS等。

•  模型UI设计

提供丰富的UI控件,支持以图形化的方式建立复杂的模型仿真UI,并将其与整个架构模型结合起来,从而在UI界面上展示触发指令、数据信息、曲线图表、状态日志等关键的模型信息。此外,仿真UI也可被导出为图片或浏览器可读的报告。

•  体系建模与仿真功能

提供对UAF等体系结构框架的支持。通过建立合理的体系结构,来保证各系统需求的正确性,使系统能够与体系内的其他系统协同运转。针对复杂体系,综合考虑系统、人员、产品、流程、资源等方面,捕获各个复杂系统的需求。
