MATLAB GUI界面实现图像二值化处理的实时显示

GUI界面是采用一个滑块来调整彩色变黑白的程度。

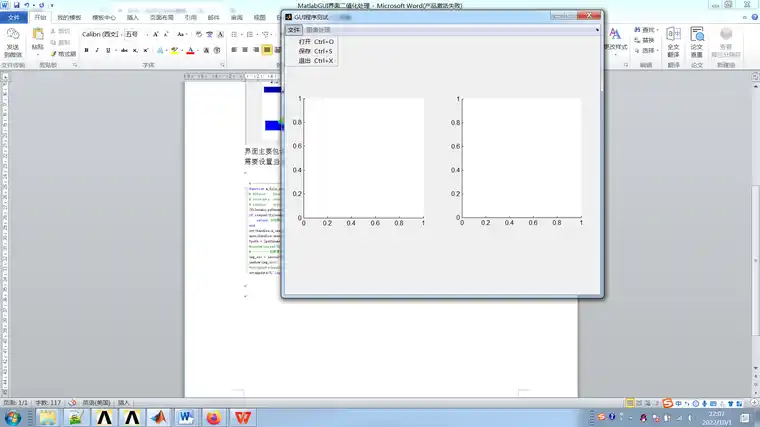

界面主要包含两个函数，一个主函数untitled，另外一个通过滑块即时控制二值化的函数im2bw_args，在主函数中主要需要设置当点击“打开”时的反应

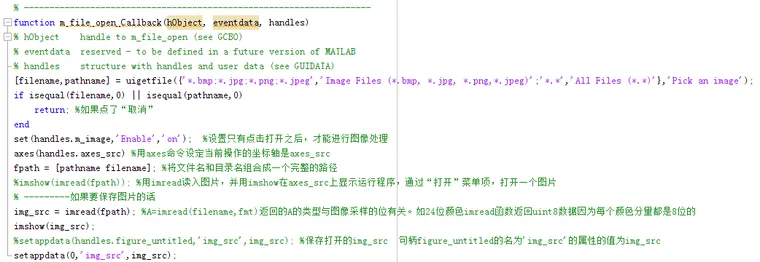

读取路径下的图片，这里面使用uigetfile函数获得读取图片的名称和路径，同时需要把图片的路径和名称合并为字符串fpath，然后使用imread函数读取路径，再使用imshow函数显示图片。

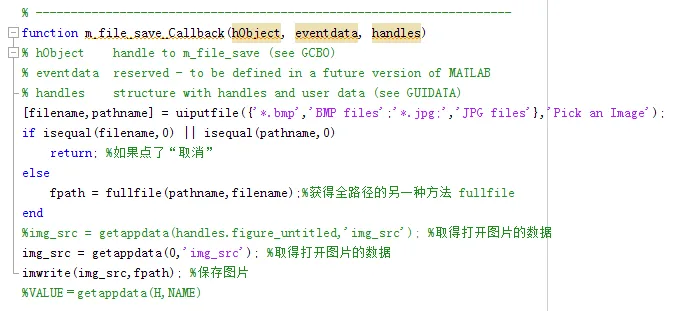

而当点击“保存”时，需要设置图片的保存路径，使用getappdata取得打开图片的数据，再使用imwrite保存图片。

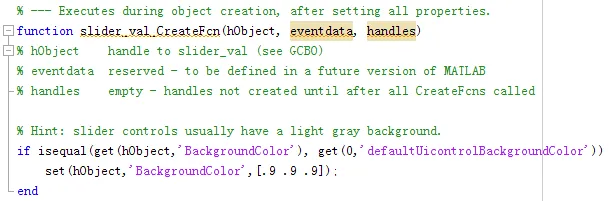

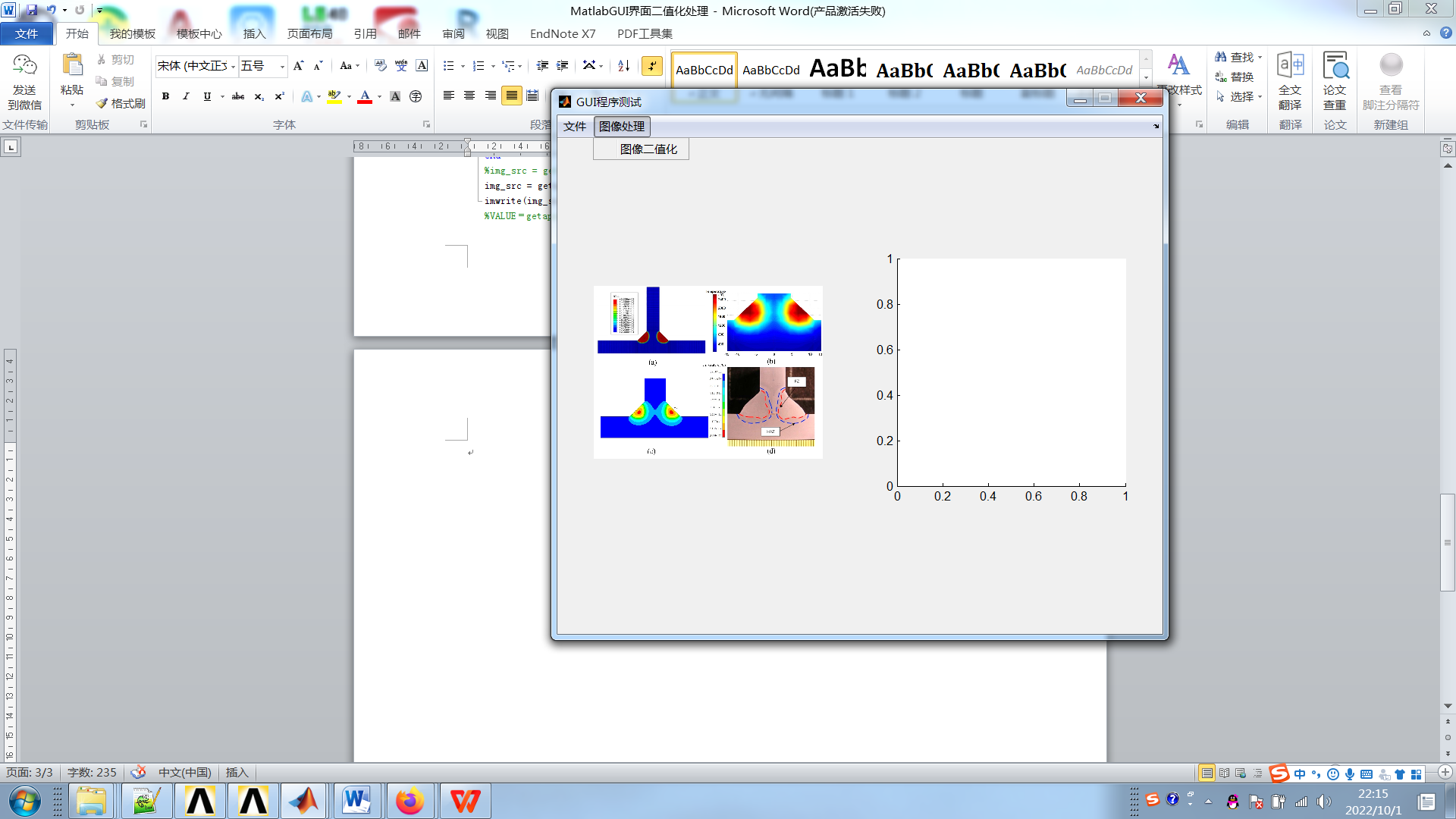

此时点击“图像二值化”按钮，即会调用im2bw_args函数，其内部中关于滑块的函数为

val = get(hObject,'Value');

set(handles.txt_display,'String',num2str(val));

以上两句就是将滑块中的值传递给静态文本Static text。

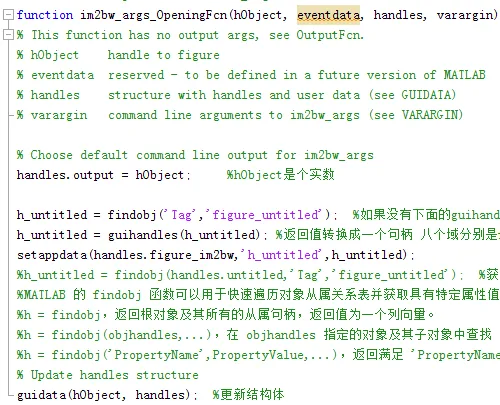

而在打开二值化滑块控件时，我们需要通过findobj函数将该控件的figure句柄传递给h_untitled，，再使用guihandles函数转化句柄，之后就可以用这个转化后的句柄来引用untitled.fig中的任何一个控件了，这样通过实时更新结构体，才能将静态文本的变化同步显示出来。

h_untitled = getappdata(handles.figure_im2bw,'h_untitled');

axes(h_untitled.axes_dst);

img_src = getappdata(0,'img_src');

bw = im2bw(img_src,val);

imshow(bw);

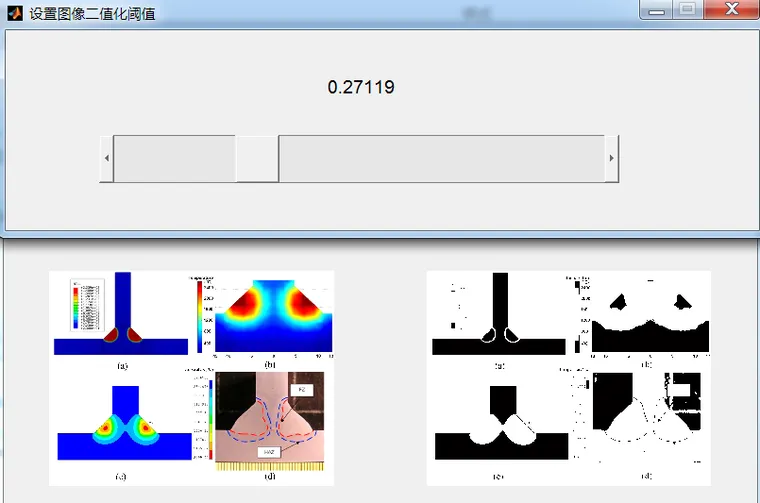

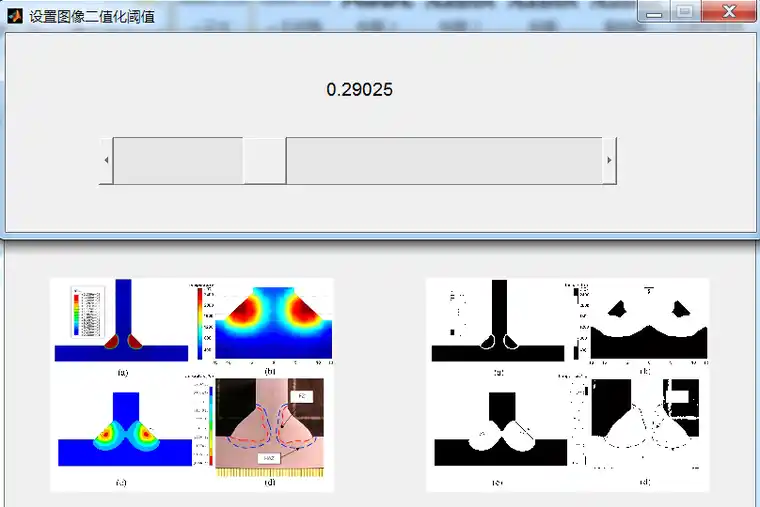

以上语句通过从滑块中提取的值确定二值化的阈值，最后使用imshow函数生成二值化处理后的图像，并实时显示在图像框中。
