2.5D动网格算法解析：凸轮泵机械增压过程的FLUENT仿真

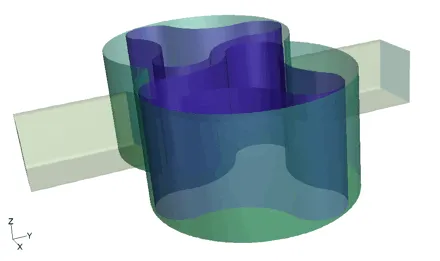

一个凸轮泵由两个凸轮和外壳组成，如下图所示。当凸轮旋转时，它们在泵的进口侧产生膨胀的体积。液体流入空腔，并在它们旋转时被凸轮捕获。然后液体在凸轮和机匣之间的空间中流动。液体不会在凸轮之间流动。最后，凸轮使液体在压力下通过出口。

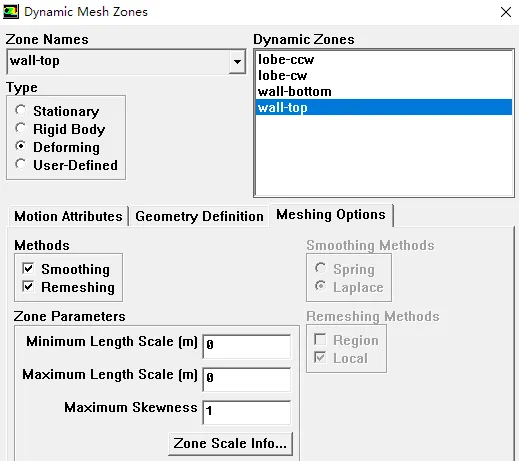

动网格算法设置

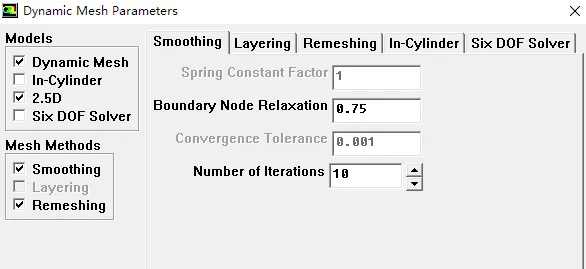

2.5D算法可以以二维网格的计算方法近似处理三维网格重生成，因此，在设置动网格区域过程中，只需要设置上下表面的网格变形就可以了，其他中间区域软件能够自动处理，该算法的优势在于不容易遇到网格过于畸形的情况。

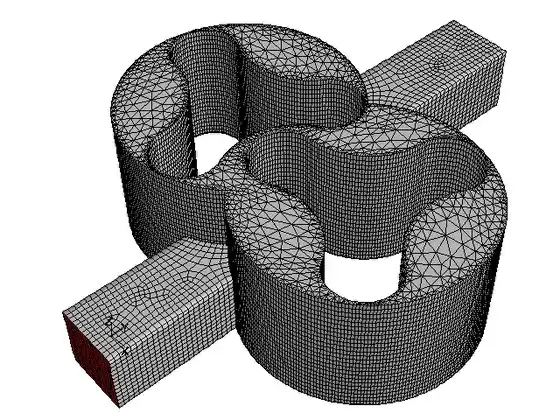

动网格效果

流速矢量图
