FLUENT散热器热辐射模拟：从理论到实践

1. 启动FLUENT并导入网格

1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2022→Fluid Dynamics→Fluent 2022命令，启动Fluent 2022。

2）单击主菜单中File→Read→Mesh命令，导入.msh网格文件。

2. 定义模型

单击命令结构树中General按钮，弹出General（总体模型设定）面板，Solver中Time选择Steady。勾选Gravity，在Z中填入-9.81m/s2。

3. 设置材料

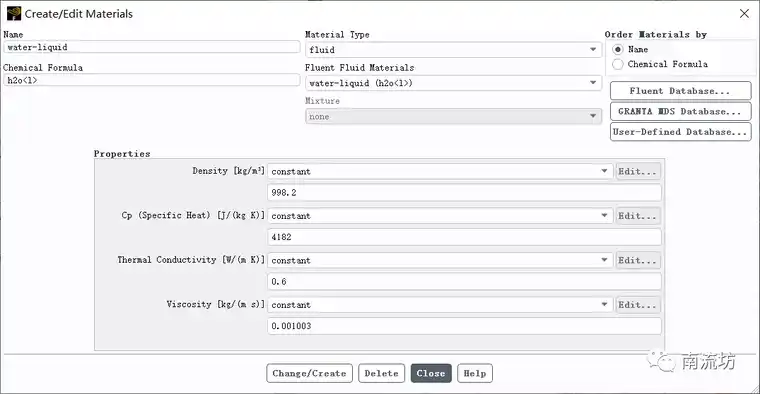

单击主菜单中Setting Up Physics→Materials→Create/Edit，弹出Create/Edit Materials（材料）对话框。单击Fluent Database按钮弹出Fluent Database Materials对话框，选择water-liquid单击Copy按钮确认。

4. 设置能量方程

在模型设定面板，激活能量方程。

5. 设置湍流模型

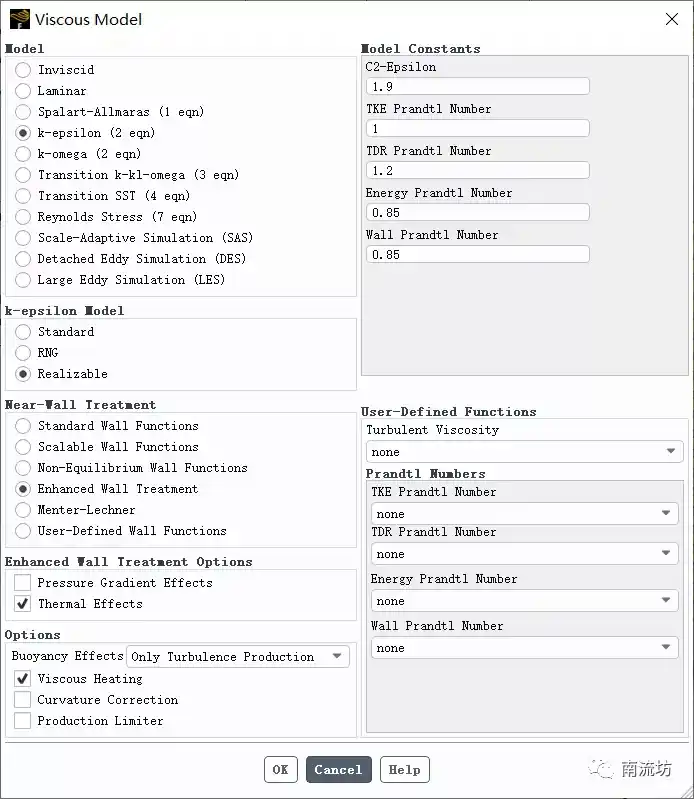

在模型设定面板Models中双击Viscous按钮，弹出Viscous Models对话框，勾选Realizable k-epsilon模型。

6. 设置边界条件

1）单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

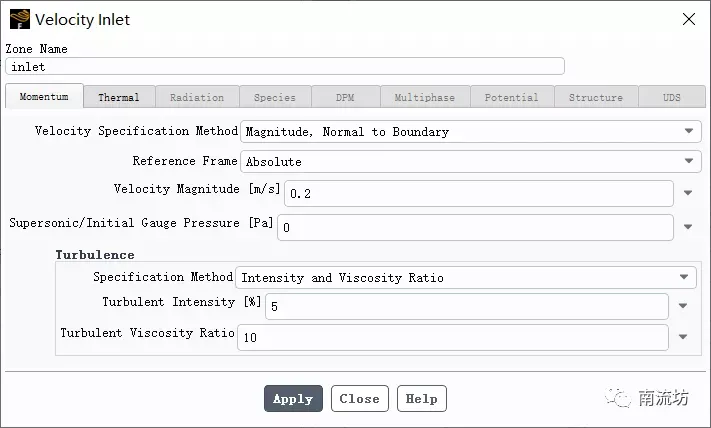

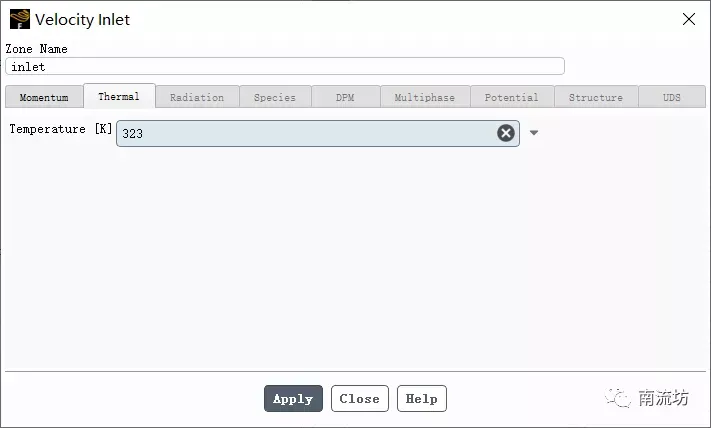

2）在边界条件面板中，设置inlet的参数如下图所示。

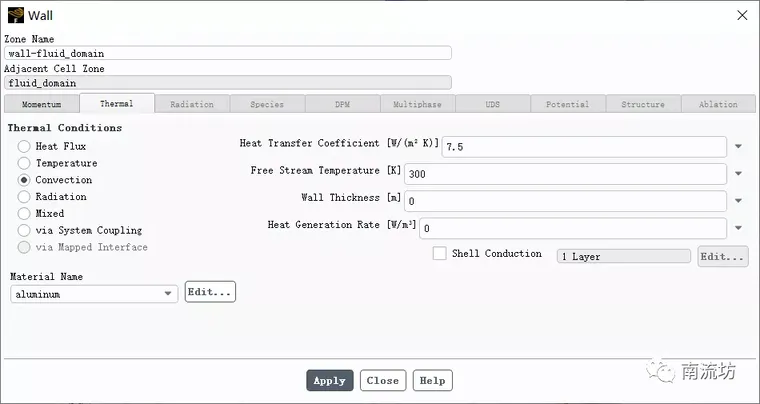

3）设置wall-fluid_domain的参数如下图所示。

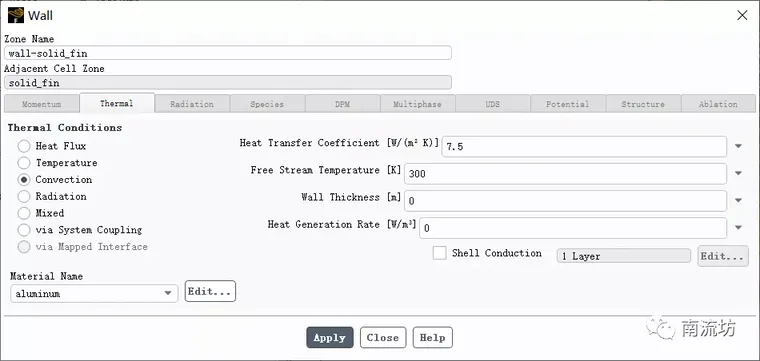

4）设置wall-solid_fin的参数如下图所示。

7. 设置交界面

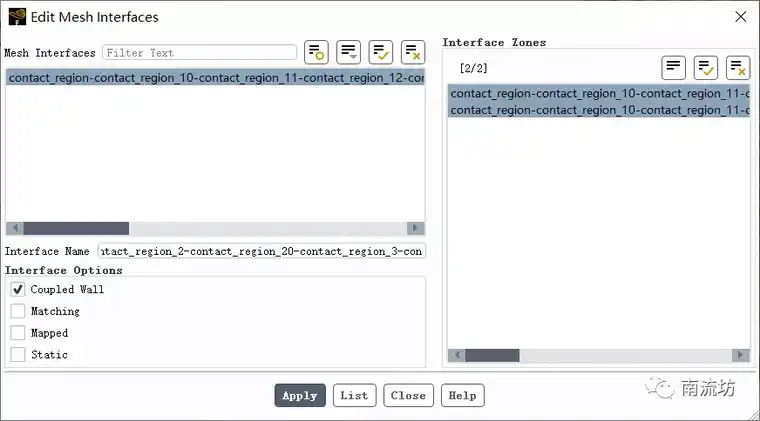

在边界Mesh Interface界面，选择默认建立的Interface，勾选Coupled Wall，单机Apply按钮。

8. 初始条件

单击主菜单中Solving→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

Initialization Methods中选择Hybrid Initialization，单击Initialize按钮进行初始化。

9. 计算求解

单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。

在Number of Iterations中输入100，单击Calculate开始计算。

10. 结果后处理

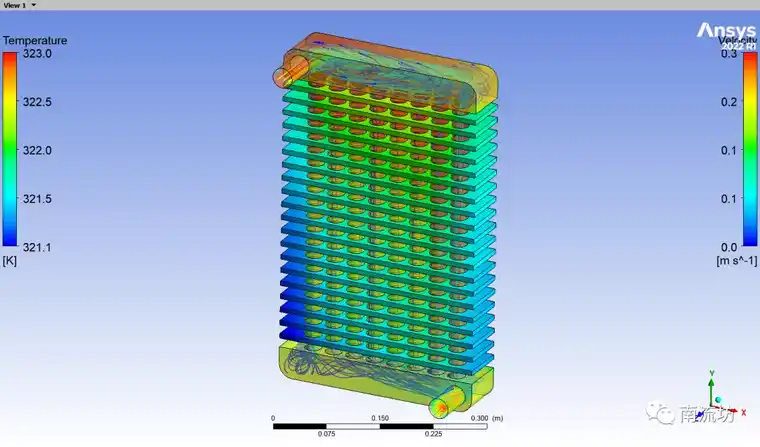

进入CFD-Post界面，显示云图。
