No Magic揭秘：复杂机电产品的系统架构开发工具包

产品概述

CATIA Magic，原名MagicDraw，俗称No Magic，被达索收购后融入3DExperience产品协同研发管理平台中，形成更具协同体验的系统工程解决方案。该软件提供对SysML/UML/UAF语言的完整支持，提供独有的MagicGrid方法论，涵盖：业务和任务分析、利益攸关者需要及需求分析、系统需求定义、系统架构定义、设计方案权衡、系统分析验证及协同设计管理等内容，支持早期对方案可行性进行快速验证，并更快地分析替代方案，探索更完整的设计空间。采用统一的标准语言及流程规范，借助协同研发平台的统一数据源优势，实现模型元素追溯，便于变更管理及影响分析、提高设计重用、沟通和理解质量。

产品功能及特点

• 提供独特的MagicGrid方法论

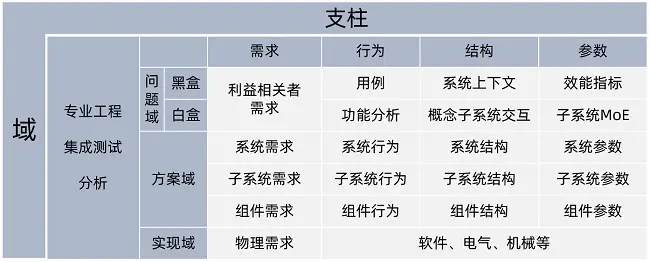

MagicGrid方法论是基于INCOSE-OOSEM方法和MBSE工程实践提出的，与ISO/IEC/IEEE 15288定义的流程一致。涵盖：问题域与利益相关者需求开发流程、解决方案域与架构定义流程及实现域与设计实现流程。该方法论为客户提供了完整且适用于产品研发流程的MBSE建模框架，支撑产品自顶而下的逐层分解，及自底而上的系统集成，为产品指标优化及系统设计协同奠定基础。

• 强大的建模仿真能力

软件提供模型执行框架和基础框架，包括：OMG fUML、W3C SCXML、JSR223，支持用户交互界面建模和执行，提供模型调试和动画环境，为客户提供可视化的仿真效果来验证系统行为。

• 完整的体系建模语言和设计框架

提供可用于体系建模的语言和解决方案：基于UPDM/SysML/BPMN /SoaML/UML等建模标准，支持DoDAF/MODAF/NAF/TOGAF/UAF等体系建模，满足多行业领域建模需求。

• 强大的工具集成能力

支持集成多学科软件，主要包括：Matlab/Simulink、Mathematics、Maple等，支持导入FMU、Modelica模型集成仿真，以及提供基于OMG SysPhS规范导出Modelica和Simulink模型。提供丰富的需求工具集成能力，支持基于(OMG) XML数据格式的规范，支持需求交换格式为ReqIF的工具集，包括：IBM DOORS, MS office等。

• 具有二次开发及代码生成能力

提供丰富的API函数，支持功能模块及交互界面的开发；支持OCL对象约束语言，可定制模型约束规则，用于模型规范化检查；支持VTL语言，可定制报告模板，实现报告自动生成。

提供UML模型的代码导出框架，支持导出Java、C++、CORBA IDL、DDL、XML Schema、WSDL和C#语言。

• 支持团队协作

提供多用户协同建模环境，支持将项目文件模型发布到服务器，供各地的项目团队成员协同工作，包括模型的增删查改及用户角色权限管理。在系统工程师、研发团队和利益相关者之间增强对系统的管理和沟通。
