(一) 三维高频电磁仿真软件HFSS介绍
Ansys HFSS 是一款 3D 电磁 (EM) 仿真软件,用于设计和仿真高频电子产品,例如天线、天线阵列、RF 或微波组件、高速互连、滤波器、连接器、IC 封装和印刷电路板。
全球工程师使用 Ansys HFSS 软件设计通信系统、高级驾驶辅助系统 (ADAS)、卫星和物联网 (IoT) 产品中的高频、高速电子设备
最新版本HFSS 2021R2提供突破性技术以应对3D IC、自动驾驶、5G和电气化方面的挑战
Ansoft HFSS 2021R2性能提升点
• 新的HFSS Mesh Fusion 技术,提供一流的并行网格划分技术,能够快速模拟大型电磁系统,能够以最佳的效率、精度和可扩展性模拟大型的、前所未有的电磁系统。
• 支持 HFSS 3D 布局中的加密 3D 组件,用于印刷电路板 (PCB)、集成芯片 (IC) 封装和 IC 设计,使供应商能够共享详细的 3D 组件设计以进行高精度模拟。
• 支持intel 高级矢量指令集AVX512,加速仿真计算
• SBR+、DGTD支持GPU加速

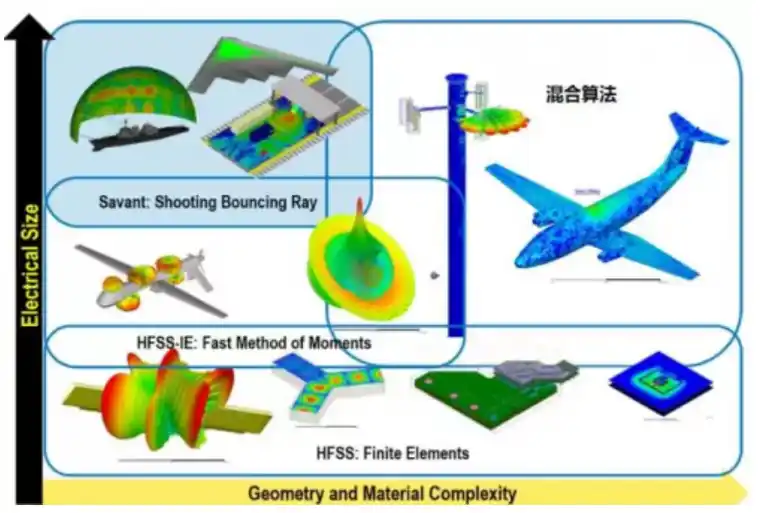

HFSS算法应用分类
NO | 问题分类 | 应用 | 主要算法 | 计算特点 |
1 | 中小尺寸 | 高速信号完整性分析 阵列天线设计 腔体问题 电磁兼容 | 有限元法 FEM | CPU计算 |
2 | 电大尺寸,开放结构 | 天线设计 天线布局 RCS EMI/EMC | 积分方程算法IE | CPU计算 |
3 | 超电大尺寸 | 大平台上的天线布局 大型反射面天线 | 物理光学发PO | CPU计算 |
4 | 复杂结构且超电大尺寸 | 大平台上的天线布局 天线安装分析 | 高频近似算法SBR+ | GPU计算 |
5 | 复杂结构且超大尺寸物理 | 新能源车天线布局问题 | 混合算法 FEBI, IE-Region,PO-Region,SBR+ Region | CPU计算 |
6 | 与时间相关的电磁场问题 | ESD、TDR | 时域算法Transient(DGTD) | GPU计算 |
7 | 谐振仿真 | 谐振分析 | Eigenmode算法 | CPU计算 |
HFSS硬件配置选型
为了达到新硬件所期望的性能和吞吐量, 需将处理器、内存、存储和网络与模拟计算需求相匹配。HFSS主要是有限元算法,其计算特点:高主频、有限多核、高内存带宽,因此硬件配置选择:
处理器:高主频+有限多核并行,
内存:每个核8GB以上,内存通道数越大(4颗Xeon 24通道是目前最大带宽架构),计算加速越快
GPU:用用前后处理(需专业图卡)、GPU超算(显存越大越好),具体规格视应用算法而定
硬盘:频繁的中间数据回写,缓存盘采用SSD更快
网口:如果是集群,网络延迟和带宽对性能影响很大
按电磁仿真计算规模划分硬件配置方案
No | 定位 | 计算规模划分 | 主要配置 |
1 | 中小规模计算 | 20万网格/100万未知量 | 14核@4.4GHz/64GB/4通道 |
80万网格/400万未知量 | 18核@4.2GHz/128GB/4通道 | ||
2 | 中大规模计算 | 100~200万网格/<1000万未知量 | 32核~@Xeon/160GB |
3 | 大规模计算 | 200~500万网格~/<2500万未知量 | 48核Xeon+256GB以上 |
4 | 超大规模计算 | 500~1000万网格~/<5000万未知量 | 48-96核Xeon+512GB以上 |
5 | 超大规模计算 | 2000万网格~/1亿未知量 | 多节点(80核以上) |
(二)最新3D电磁仿真硬件配置推荐2021v4
西安坤隆计算机科技有限公司专注于图形工作站应用,通过对3D电磁仿真计算特点,和大量测试,配备最新intel计算技术,给出最新最快电磁仿真工作站硬件配置方案,每台仿真计算工作站或仿真计算集群都经过系统优化,还有在线技术支持,保证机器三年内,机器处于最快、最可靠运行状态。

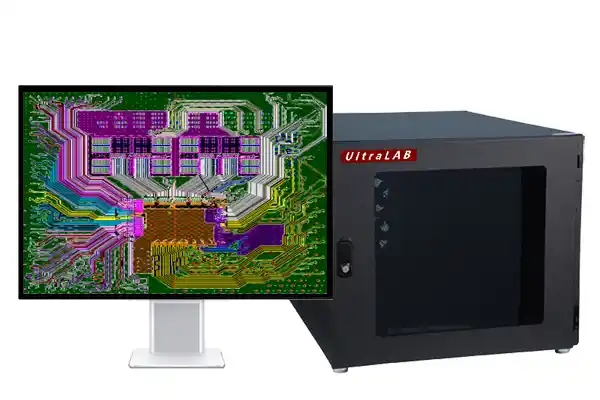

2.1 图形工作站配置推荐(单机单任务类)
配置特点:
根据有限元法的硬件配置要求,满足不同计算规模,提供超高频率、适配大容量内存、高速缓存,和匹配GPU超算卡,保证单任务机器处于最强大、最可靠运行状态
