TISC系统:多学科协同仿真平台介绍

德国TLK-Thermo GmbH公司的TISC是一款实现多学科物理协同仿真的平台工具,它提供了一个标准的协同仿真环境,支持本地、远程以及分布式仿真,能将各仿真客户端有效连接起来并进行同步和控制,被广泛应用于汽车、家电等领域。

产品介绍

—TISC平台架构

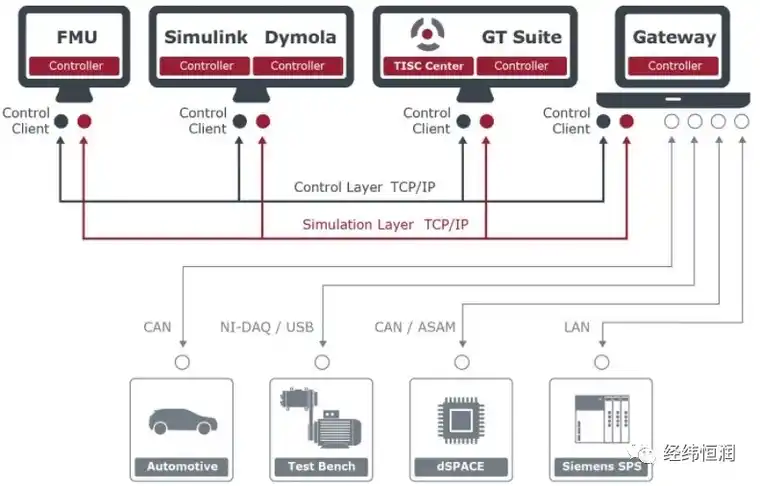

TISC平台在应用中有两个层级:仿真层和控制层。仿真层是利用TISC-Center的Simulation Server将存在于各仿真软件中的多学科模型进行集成耦合,确保接口的数据同步与交互;控制层是利用TISC-Center的Control-Server对参与联合仿真的分布式计算机进行管理和控制,统一调度仿真步调,确保仿真过程有序进行。

TISC—系统多学科协同仿真平台的图1

—TISC平台特点

TISC平台是一个多学科物理协同联合仿真管理和调度中心,具有以下特点:

  • 支持软硬件交互:支持通过TCP/IP实现与仿真模型的耦合,支持通过网关实现与硬件耦合
  • 支持跨平台联仿:支持Windows、Linux、UNIX等不同操作系统之间的联仿
  • 支持多学科联仿:支持各学科专业软件之间的联仿
  • 支持一三维联防:支持系统仿真软件和三维CAE软件的联仿
  • 支持分布式联仿:支持多计算机之间的联仿
  • 支持仿真可视化:支持在仿真过程中观测数值变化
  • 支持扩展开发:提供C、C++、C#、Python及Fortran等开发接口,支持定制商业软件接口开发


—TISC平台支持的CAE软件

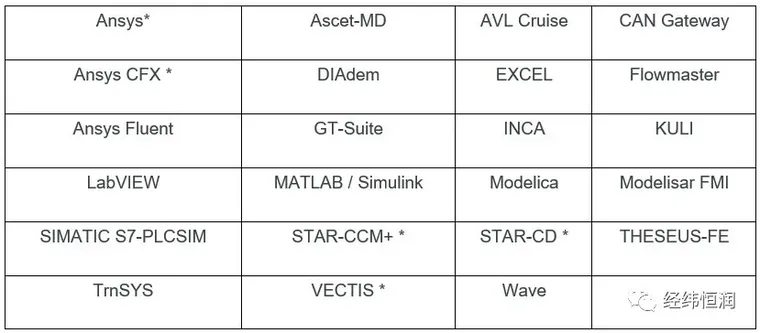

TISC支持绝大多数的CAE仿真软件,软件涵盖了工程各领域,其中*为用户定制专业软件接口。

TISC—系统多学科协同仿真平台的图2



应用&案例

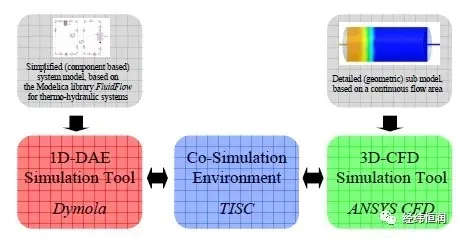

TLK热电公司,采用TISC仿真环境,实现Dymola热流体库和ANSYS CFD软件搭建太阳能热水器系统模型的联合仿真。耦合后的一三维模型,较全面考虑储水罐系统与周围环境的自然对流,系统特性更加真实,且可以进行系统详细分析,如温度传感器安装位置的优化。

TISC—系统多学科协同仿真平台的图3

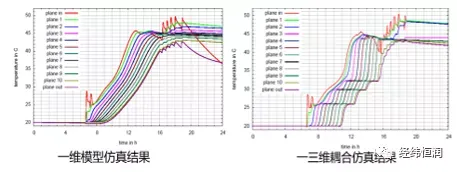

下面两张图是连接储水罐的进口管路和出口管路温度曲线,以及储水罐内10个水平面的温度曲线。考虑储水罐系统与周围环境的自然对流,储水罐上层与连接管路发生的热对流补偿了管路的热损失,相比一维模型入口温度明显下降,三维模型的入口温度结果精度更高。

TISC—系统多学科协同仿真平台的图4


客户群

TISC—系统多学科协同仿真平台的图5
