Starccm+在电池包热管理仿真中的应用

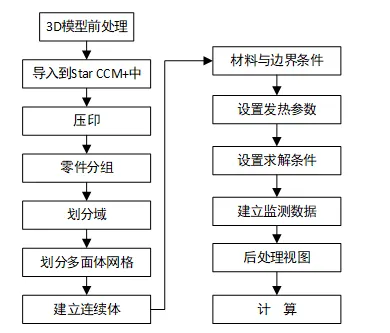

1 分析流程

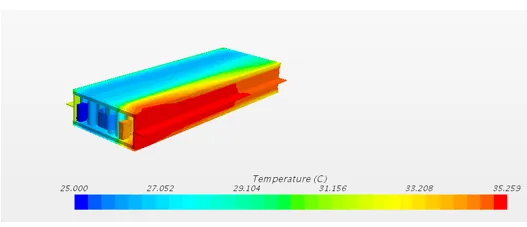

1.pngStarccm+ 电池包热仿真分析(附模型及分析流程)的图2



2 案例分析


2.1 3D模型前处理

关键点:不能存在重复面、干涉以及单独面。

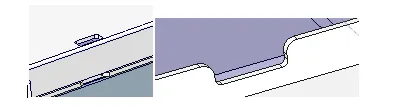

将3D模型导入到ansys中SpaceClaim中,进行边角处理。


Starccm+ 电池包热仿真分析(附模型及分析流程)的图4Starccm+ 电池包热仿真分析(附模型及分析流程)的图5

模型的前处理,根据计算的预算能力进行简化,如果是服务器只要不能存在重复面、干涉以及单独面,即可,Star CCM+能保证最原始的几何模型。修模采用SpaceClaim,主要选择单一的特征、然后选择Selection,根据需求,选择同类,一次性修改模型。



2.2 导入到StarCCM中

单击Star CCM+软件,新建、选择Parallel on Local Host,并设置Compute Processes,根据计算机运算线程进行填写。

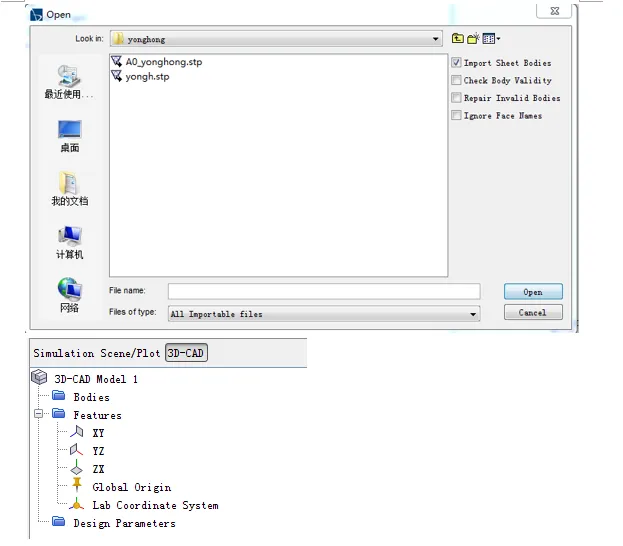

展开Geometry选择3D-CAD Models,右键选择New,截面如下图


Starccm+ 电池包热仿真分析(附模型及分析流程)的图7Starccm+ 电池包热仿真分析(附模型及分析流程)的图8

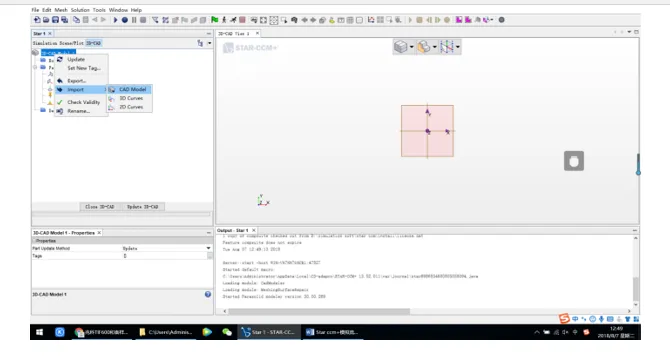

单击3D-CAD Models1右键选择Import—>CAD Model,如下图

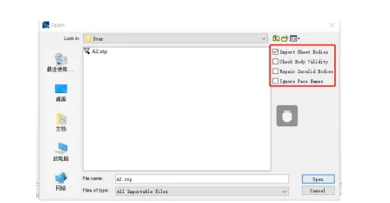

Starccm+ 电池包热仿真分析(附模型及分析流程)的图12

上述红框根据修模质量选取,一般默认则可。



2.3 压印

选择所有part,单击右键选择Boolean——>Imprint,如下图。

以下内容包含完整的详细教程,附件为完整教程文档和CFD模型文件
