动力电池的基本结构

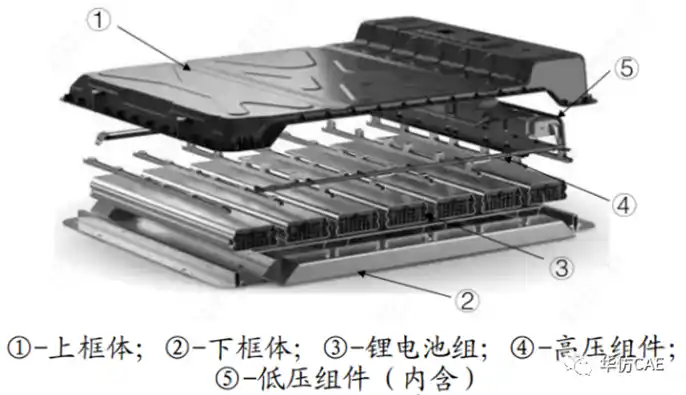

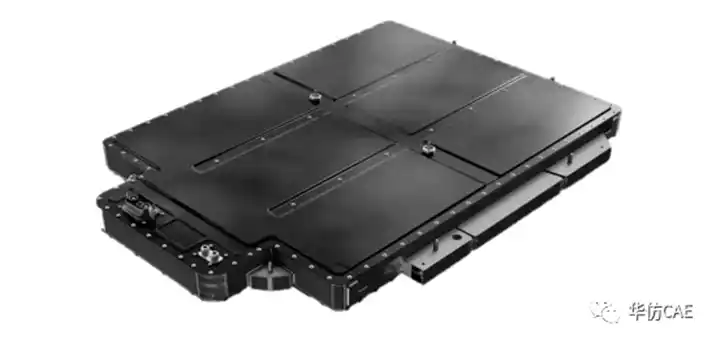

新能源动力电池包主要由下框体、上框体、模组、电芯、高压连接组件（如高压接插件）、低压连接组件（如低压接插件）等组成，如下图所示。下框体主要承担电池系统的重量；上框体主要起防护作用，承重要求较小。

下框体作为电池系统主要承载部件，结构相对更为复杂。当前，电池系统所使用的下框体工艺主要包括钣金工艺、冷冲压工艺、挤出成型、压铸等。

钣金拼焊下框体结构如下图所示。

钣金冲压下框体结构如下图所示。

铝挤出成型下框体结构如下图所示。

压铸下框体结构如下图所示。

上框体主要与下框体配合，形成密闭的空间，实现对框体内部零部件的保护。目前主要采用钣金材料和复合材料。钣金材料上框体一般采用冲压工艺，复合材料上框体主要采用模压工艺和注塑工艺成型。

动力电池的结构分析解决方案

新能源动力电池包结构仿真分析的完整解决方案，能够帮助客户全面的预测和验证动力电池包结构的静力性能、抗振性能、抗冲击性能以及抗挤压性能等。主要使用软件工具为ANSYS Mechanica和ANSYS Dyna，涉及的仿真类型主要包括：强度分析、刚度分析、模态分析、随机振动分析、定频振动分析、疲劳分析、机械冲击分析、跌落分析、挤压分析、球击分析等。

1、 动力电池的强度分析

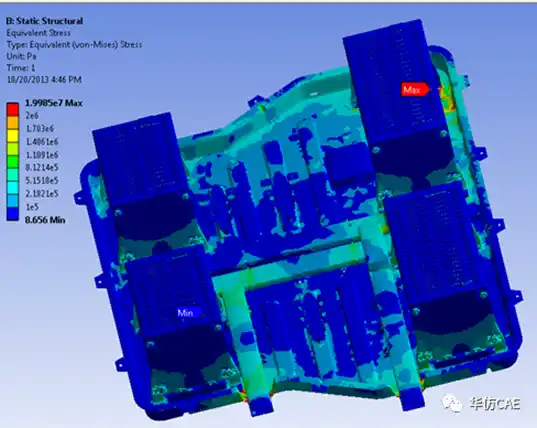

电池包在各种加速度惯性载荷下的强度分析，查看应力结果。

2、动力电池的刚度分析

电池包在各种加速度惯性载荷下的刚度分析，查看位移结果。

3、动力电池的模态分析

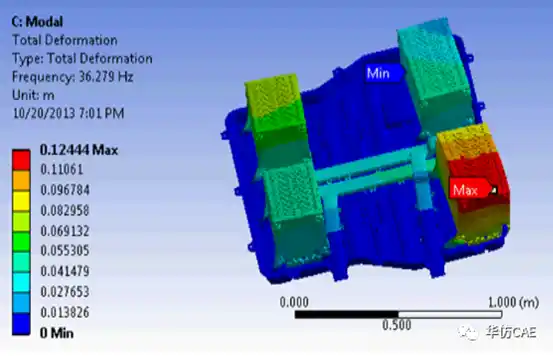

电池包的约束模态分析，查看模态频率和模态振型。

4、动力电池的随机振动分析

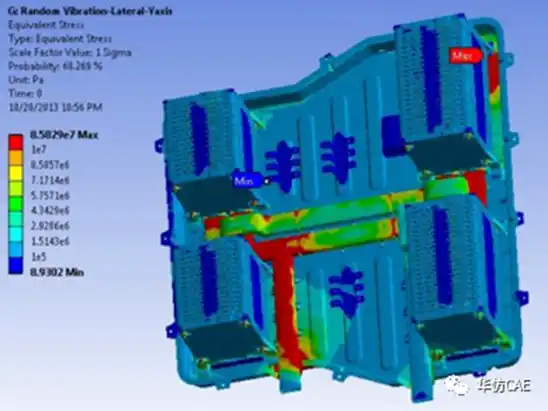

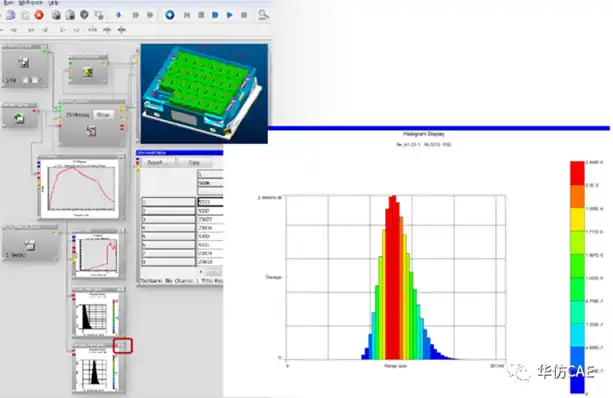

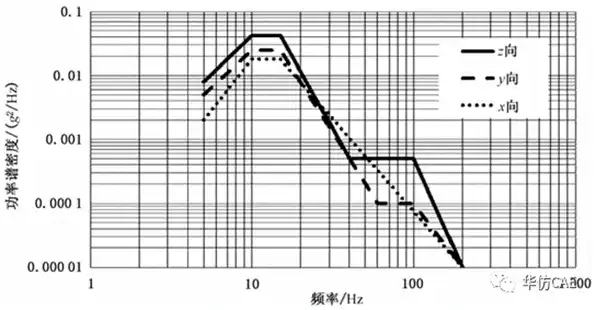

电池包在PSD谱下的随机振动分析，查看位移和应力结果。

5、动力电池的定频振动分析

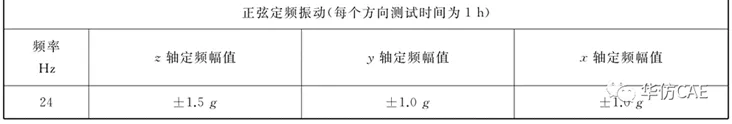

电池包在固定频率下的定频振动分析，查看位移和应力结果。

6、动力电池的疲劳分析

电池包在确定振动条件和时长下的疲劳分析，查看损伤和寿命结果。

7、动力电池的机械冲击分析

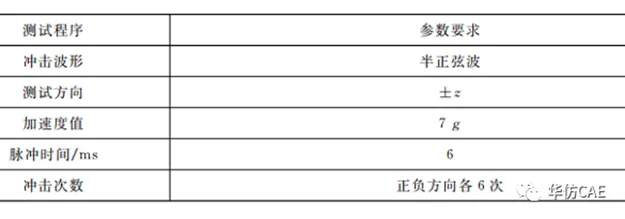

电池包在半正弦加速度惯性载荷下的机械冲击分析，查看位移、应力以及塑性应变结果。

8、动力电池的跌落分析

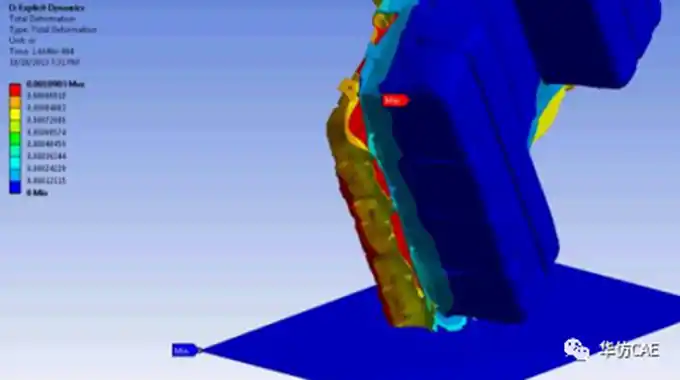

电池包在指定高度下落的跌落分析，查看位移、应力以及塑性应变结果。

9、动力电池的挤压分析

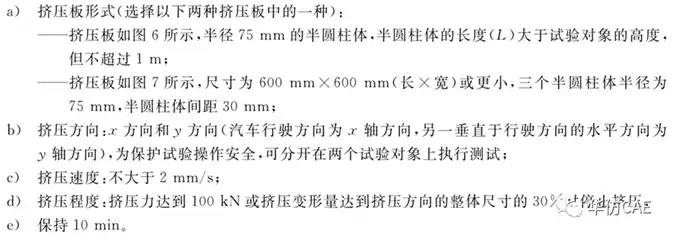

电池包在指定反力或变形下的挤压分析，查看位移、应力以及塑性应变结果。

10、动力电池的球击分析

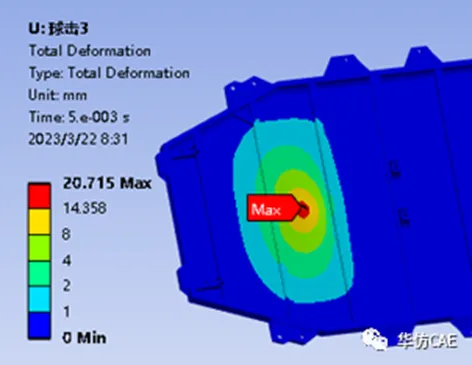

电池包在指定球速下的球击分析，查看位移、应力以及塑性应变结果。
