VB脚本实现ANSYS软件自动化调用

*主要思想:

   VBANSYS应用的自动化提供了可视化操作平台,可用于参数化编程等应用。

   其基本原理是,VB通过其内部函数shell()函数实现对Windows应用程序的调用。利用VB向打开的ANSYS程序写入APDL文件,实现对ANSYS的控制。

对ANSYS调用的具体代码及注释:

Option Explicit

‘变量强制定义控制语句

Private Sub Command1_Click()

‘进入Command1_Click()事件过程

Dim aa

‘定义一变量,用来存放shell()函数的返回值,shell带括号时必须有‘变量存放其返回值,不带参数是不需要

aa=

Shell("C:\Program Files\ANSYS Inc\v110\ANSYS\bin\intel\ANSYS.exe -b  -p ane3fl -i shi.txt -o sh.log", 1)

shell函数调用ANSYS的语句,最关键语句,详解见下文

Timer1.Enabled = True

‘使用Timer控件,实现对调用结果的检测

End Sub

Private Sub Timer1_Timer()

If Dir(App.Path & "\file.err") <> "" Then

App.Path为当前目录路径,语句功能:如果有file.err文件产生,

‘则说明VBshell函数对ANSYS的调用成功。

    MsgBox  ("ANSYS运行完毕!")

End If

Timer1.Enabled = False

End Sub

*对语句shell(……,1)的说明:

aa=

Shell("C:\Program Files\ANSYS Inc\v110\ANSYS\bin\intel\ANSYS.exe -b -p ane3fl -i shi.txt -o sh.log", 1)

说明:

* 变量aa只是用来存放shell函数的返回值

* C:\Program Files\ANSYS Inc\v110\ANSYS\bin\intel\ANSYS.exe ANSYS的安装目录。此处为绝对路径,下文中的shi.txtsh.log均为相对路径,其相对路径为:

(1)不设置-dir参数时,其相对路径是当前VB工程目录路径;

(2)设置-dir参数时,其相对路径是-dir参数所设置的路径。

!!!!!!!!下面的参数设置均与ANSYS  Product  Launcher 中的设置一一对应。

* -b为设置ANSYSSimulation EnvironmentANSYS Batch

* -p 为设置ANSYSLicense为对应的Product/Feature Names(ANSYS不同模块的产品特征代码,参见Ansys-product-feature.wps文档),本文用的是ane3fl,为Multiphsics模块的特征代码。即为 -p ane3fl  -p  ANE3FL)。

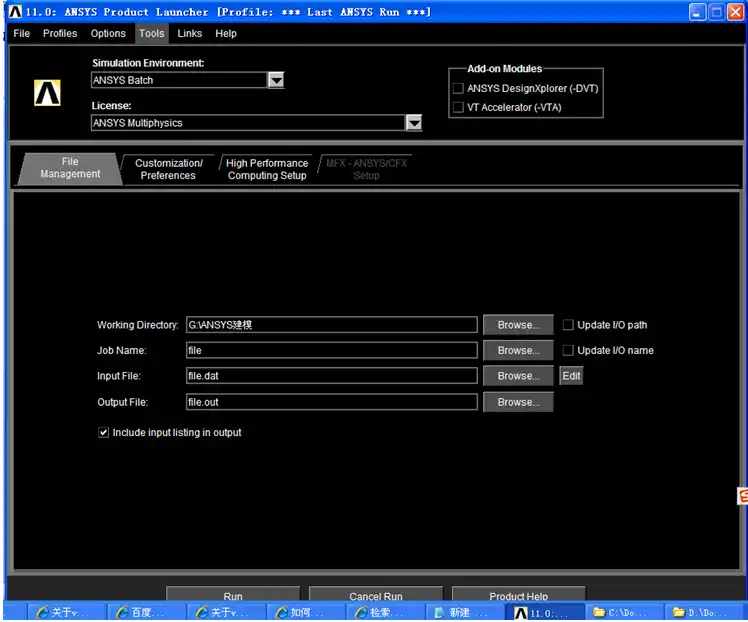

           图1   ANSYS  Product  Launcher界面

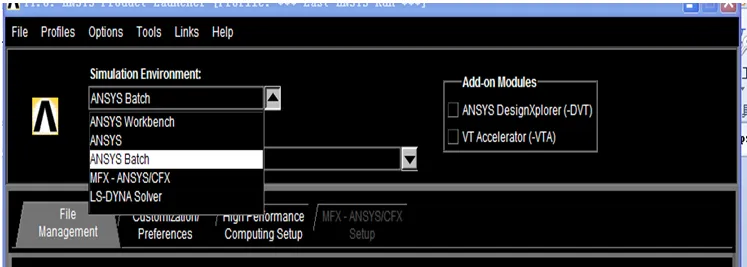

          图2  设置Simulation EnvironmentANSYS Batch

* -i Input File)对应于ANSYSInput File栏的设置,即所输入的APDL文档(txt文本文件或dat,此处用txt文本文件),见图1

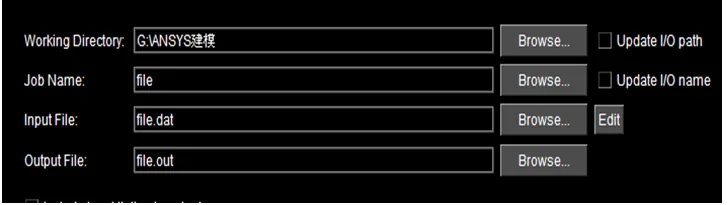

           图3  ANSYS  Batch选项下的设置栏

* -o Output File)对应于ANSYSOutput File栏的设置,为输出的文档,一般为*.log文件。

* shell(……,1)参见shell函数的说明。

*设置*.db文件存放名称:

Shell("C:\Program Files\ANSYS Inc\v110\ANSYS\bin\intel\ANSYS.exe -b -p ane3fl -j nnnn -i shi.txt -o sh.log", 1)

此段代码与上面的代码相比,只加了一个设置代码:-j nnnn -j代表对ANSYS工程文件的Job name 的设置。此处设置的ANSYS的工程文件名为nnnn,则将会在工程目录下产生名为nnnn.dbANSYS文件。

*设置工作路径,即ANSYS结果文件的存放路径:

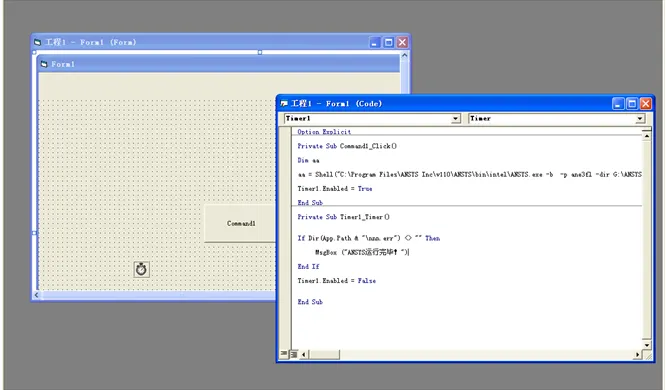

                  图4  代码图

Shell("C:\Program Files\ANSYS Inc\v110\ANSYS\bin\intel\ANSYS.exe -b -p ane3fl -dir  G:\ANSYS建模  -j nnnn -i shi.txt -o sh.log", 1)

此段代码与上面的代码相比,只加了一个设置代码:-dir G:\ANSYS建模 -dir 代表对ANSYS计算结果文件的保存路径进行设置,设置路径为其后跟的路径,此处为 G:\ANSYS建模”。

注意,此时shi.txtsh.log文件的相对路径指的就是“G:\ANSYS建模”了,而不是原来的VB工程文件的目录了。



*VB调用ANSYS的流程图:

1、代码编辑及窗体设计


5 代码编辑和窗体设计



2、APDL文件编写

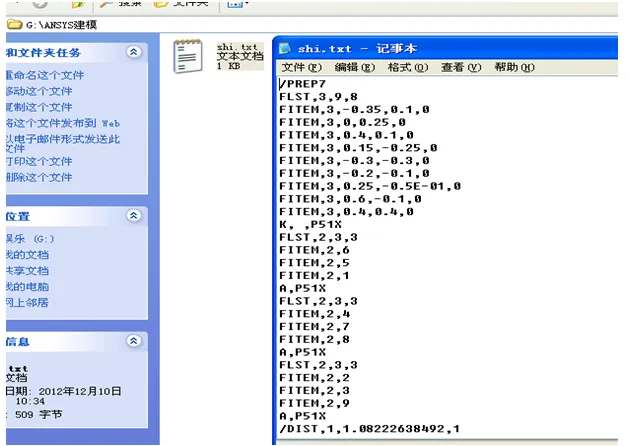

熟练的人可以直接写ANSYS工程的APDL文件,不熟悉的人可以先在ANSYS中操作,然后在保存的.log文件中提取APDL命令流。


6



3、运行程序


7
