Ansys ZEMAX STAR模块核心功能概览

Zemax 的STAR 模块能够将 FEA 数据包的热和结构变形数据直接导入到Zemax中，以分析对光学系统性能的影响。本文通过案例介绍如何在Zemax中载入热和结构变形数据，以及载入FEA数据后如何分析查看光学性能的变化。

加载FEA数据

相关的案例文件下载地址：https://www.123pan.com/s/7XZRVv-HKqSh.html

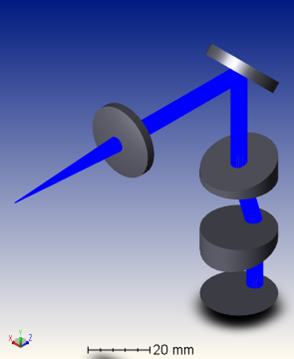

• 如下图所示打开附件中的文件“STAR_samples.zar”。

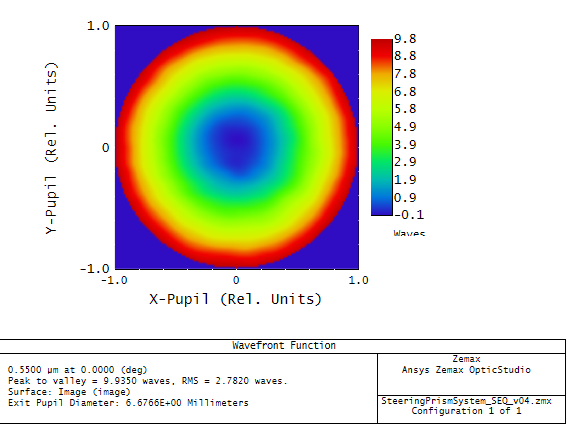

如下图所示打开Wavefront Map分析视图，显示伪彩色图并将采样升高到128*128，

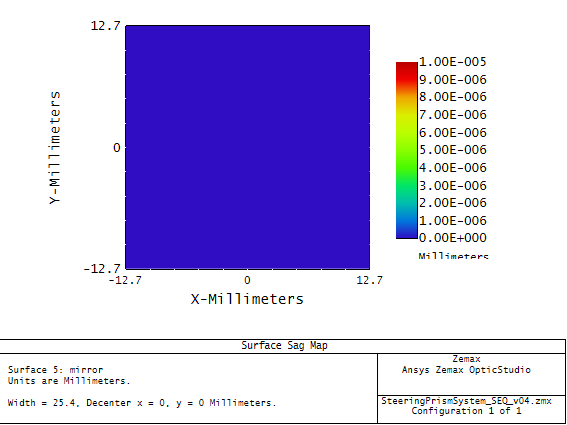

打开表面矢高视图，并设置显示表面5（mirror）的伪彩色图，升高采样到129 x 129

加载FEA有限元分析数据到文件中：

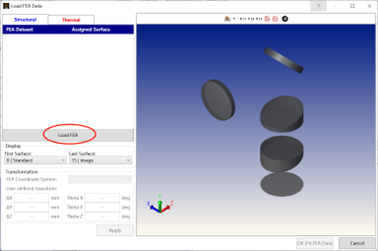

• 在“Load FEA Data”窗口中，单击Load FEA，然后将显示文件资源管理器窗口。

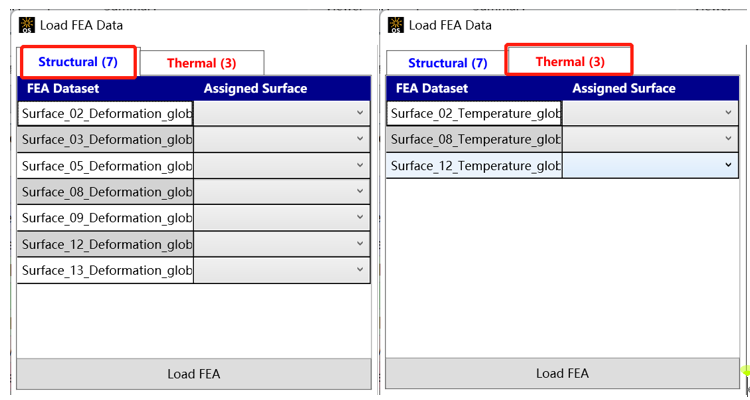

• 导航到附件 FEA 数据所在位置，选择Beam Steering FEA Data文件夹下的所有文件，然后单击Open。如下图所示STAR模块将自动根据文件结构对温度曲线和面变形文件进行分类。

• 在下拉菜单中选择每个 FEA 数据集的指定面。

调整FEA数据

默认情况下，STAR模块使用全局坐标系匹配全局坐标参考面。在本例中，FEA数据保存到了与OpticStudio中的全局坐标参考面匹配的全局坐标系中（面 2）。

• 在“变换”部分，确认Structural和Thermal 数据的坐标系是全局坐标，FEA数据点的位置会与光学表面对齐。
• 确认 FEA 数据集全部对齐后，单击 OK (Fit FEA Data)。载入 FEA 数据集后， “载入 FEA 数据”窗口将会关闭。
• 更新所有窗口并查看 FEA 数据集对不同分析的影响。

加载FEA数据后当前系统的波前图和矢高如下图所示：

通过对比之前的视图可知，FEA数据已经加载进当前的设计文件中，并且可以使用OpticStudio序列模式中的分析工具对FEA数据对系统引入的误差进行分析。
