car与simulink联合仿真的全面总结




 这个例子很简单,主要目的是将acar和simulink调通。


 使用的软件平台:adams2005r2,matlab7.01 步骤如下:


 1,打开car的例子mdi_demo_vehicle_it,在tools/plugin manger中调出controls

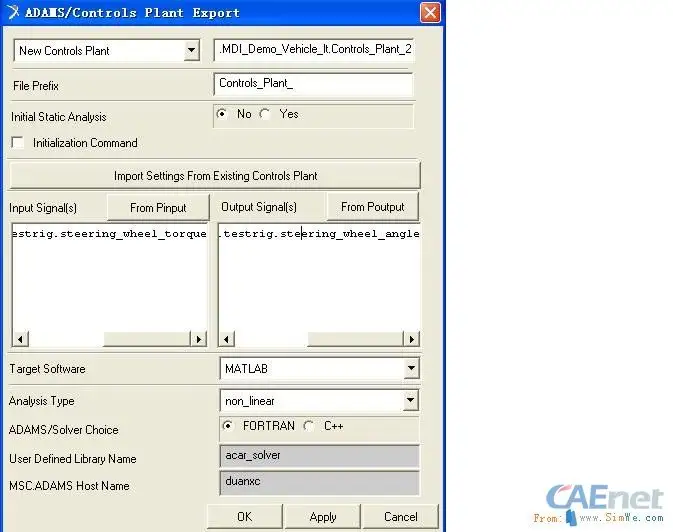

 安装如下图片设置control:

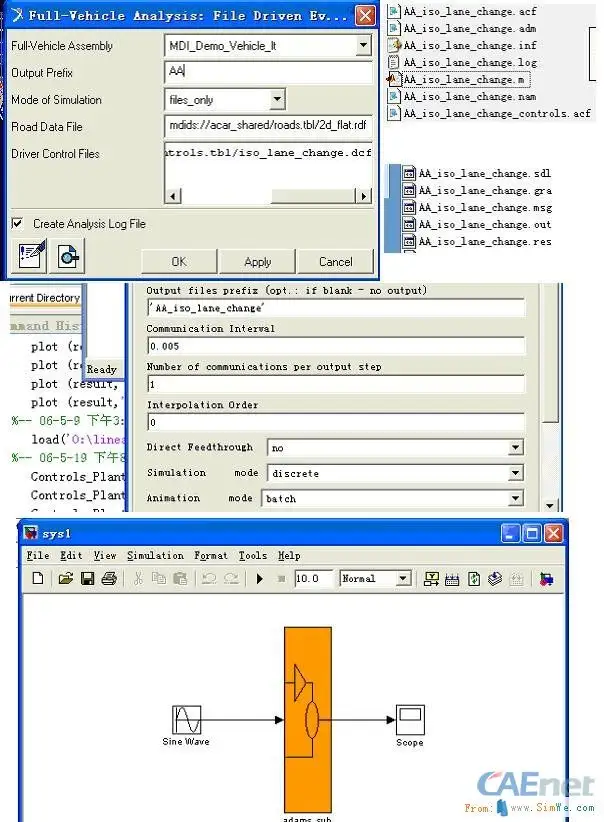

2,对整车进行仿真,安装如下的图片进行设置,注意mode of simulation选择为files_only.


 3,在matlab中用编辑器打开Controls_Plant_1.m


 修改ADAMS_prefix = ' Controls_Plant_1' ;为ADAMS_prefix = 'AA_iso_lane_change'


 4,打开AA_iso_lane_change.m文件,将ADAMS_outputs修改为'testrig.steering_wheel_angle';


 5,将ADAMS_init = 'file/command=Controls_Plant_1_controls.acf' ;改为ADAMS_init = 'file/command=AA_iso_lane_change_controls.acf' ;


 6,打开matlab,在光标后输入Controls_Plant_1,出现


 %%% INFO : ADAMS plant actuators names :


 1 testrig.steering_wheel_torque


 %%% INFO : ADAMS plant sensors names :


 1 testrig.steering_wheel_angle


 再输入adams_sys弹出一个adams_sub的plant


 7,新建一个simulink model,将adams_sub放入这个控制系统中系统中,plant的输入是转向力矩(再这里是个正弦函数副值为150),输出是转向角度。


 8,设置adams_sub的参数其中output files prefix设置为‘AA_iso_lane_change’其他的参数如图所示。所建立的控制框图如下,注意这是个开环系统


 9,个人感觉最重要的的几点就是:将adams_server.py,adams_plant.dll,decode.m这三个文件找到(这三个文件在我的附件中),放入当前的工作目录,这样可以大大减少出错的机会,还有就是adams和matlab的工作目录选为同一个工作目录。Car与simulink仿真 和 view与simulink仿真有点区别的地方就是文件名要一直,否则很容易出问题,这就是为什么要修改m文件的原因所在。


 具体的操作见我的附件,图片发上去有点麻烦;adams_server.py,adams_plant.dll,decode.m这几个文件也在附件中。
