1.SCTetra的特点

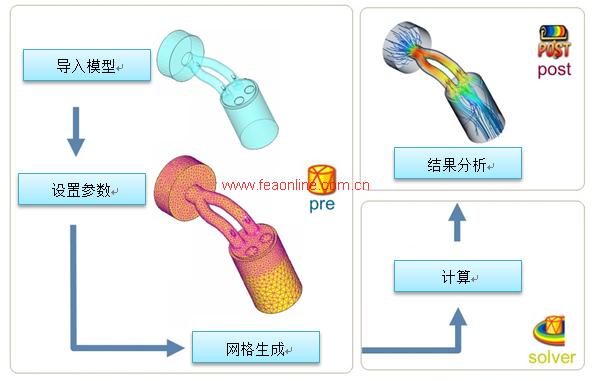

2.高效地解决CFD及传热问题

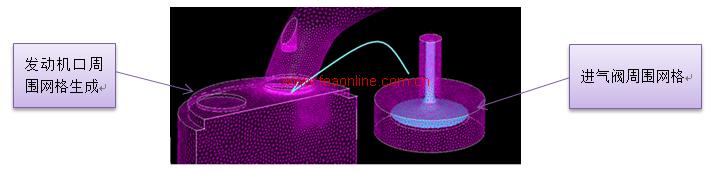

3.嵌套网格
适用于静态区域内的网格
移动部件条件的设定仅适用于移动区
网格的嵌套

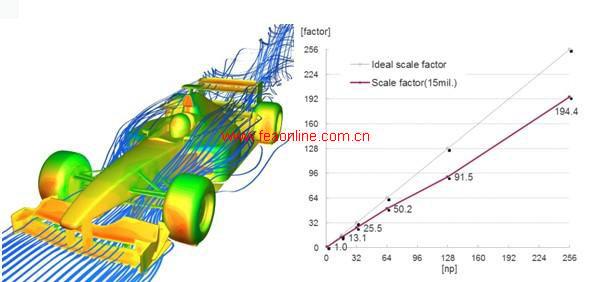

汽车空气动力学模拟 | |
处理器 | Xeon E5-2690(2.9GHz,8cores) x 2 x 16nodes |
操作系统 | CentOS 6.2 |
网格数量 | 15 mil |
对象及测试环境
5.流固耦合

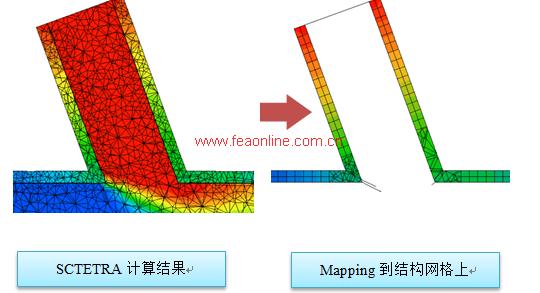

单项流固耦合: CFD →FEM

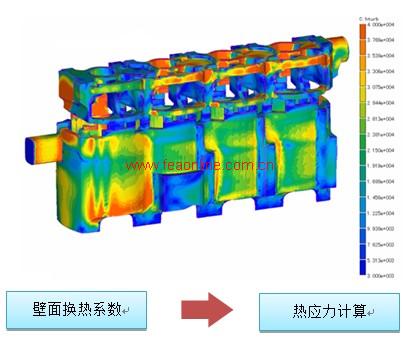

使用SCTetra的计算结果(压强、温度、换热系数)作为结构分析的输入数据

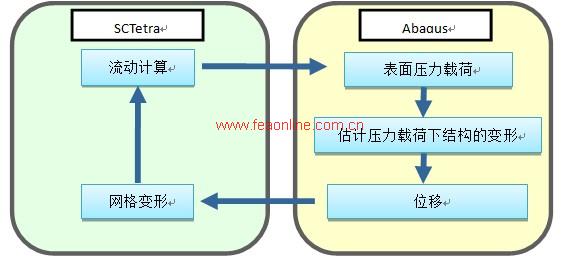

双向流固耦合CFD⇔FEM
模拟流动作用下结构的变形,SCTetra和Abaqus实现双向耦合
路牌在风载下流固耦合分析
6.后处理
几何数据的处理 | 任意缩放 |
任意平面、曲面或整体体积 | |
圆柱面的延展拉伸 | |
绘图功能 | 2维曲线 |
网格图,矢量图,云图,等值面,流线 | |
镜像复制 | |
特效 | 旋转投影 |
纹理映射 | |
照明,上光,渐变,透明性, | |
动画 | 与湍流扩散效应标志物颗粒 |
关键帧动画 | |
视点追踪 | |
周期之间的插值动画 | |
结果分析 | 自动搜索本地最大/最小位置 |
投影面积计算 | |
标量积分,向量积分 | |
可视化的比较 | |
图片输出 | BMP, JPEG, AVI, VRML |
蒙太奇的显示效果

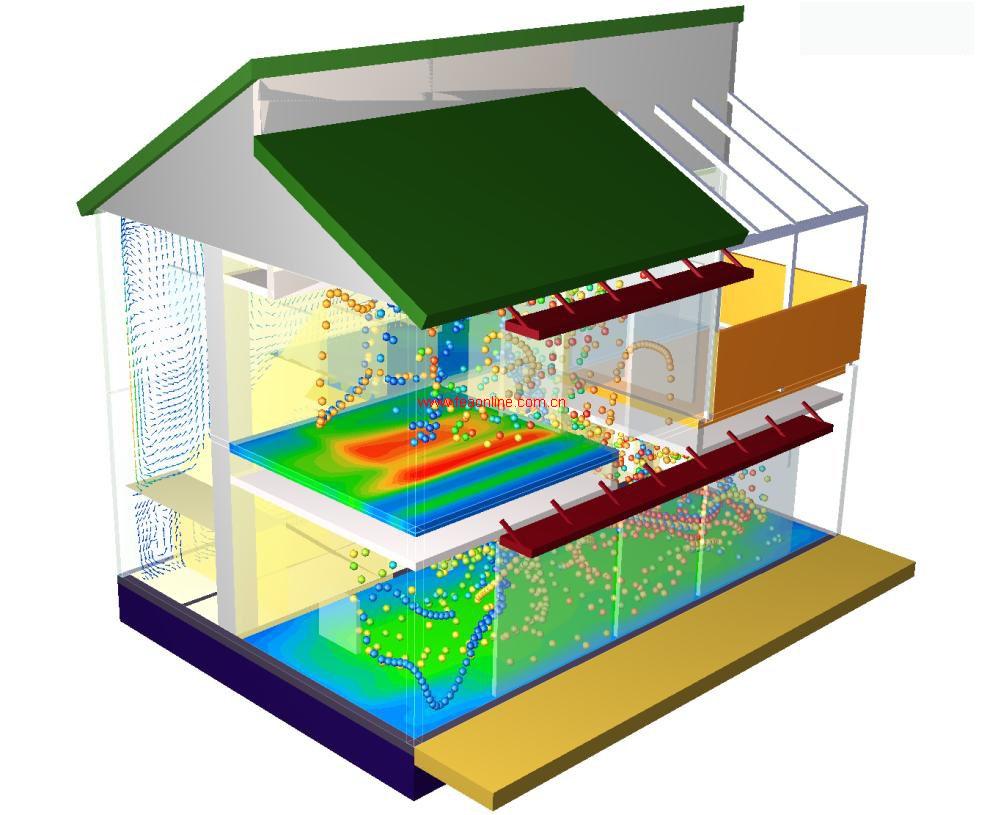

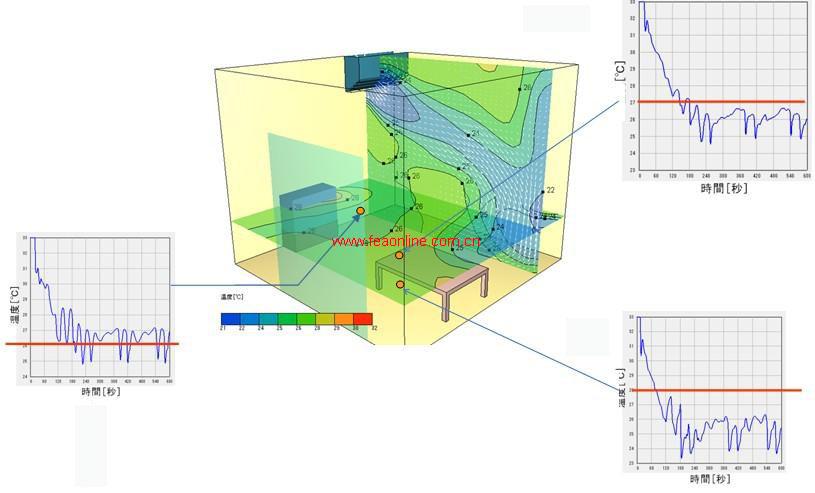

7.建筑通风
温度,湿度,流量和流动方向是可以控制的
任意的温度和湿度,在上/下出口可以设置
评估出口的流量及矢量
室内通风系统设计

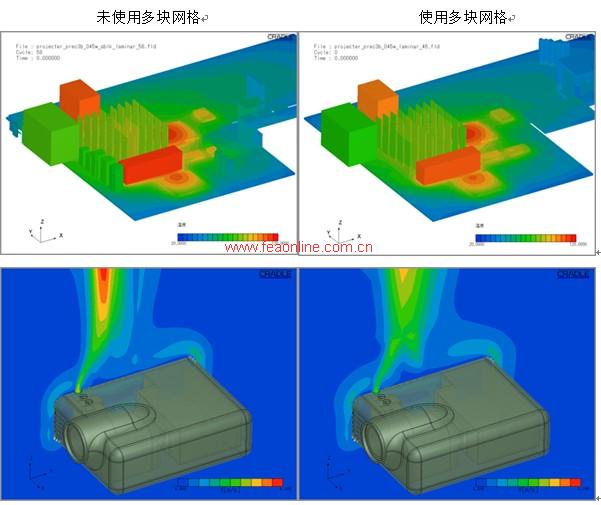

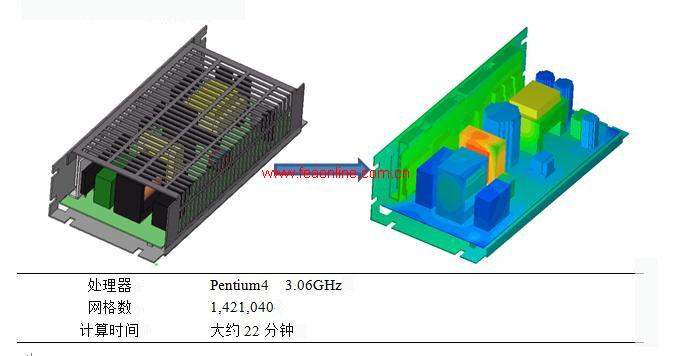

8.电子产品的热分析
电子产品温度场分布
667 | 网格数量(mil) | 195 |
161 | 计算时间(min) | 30 |
2.4 | 内存消耗(GB) | 0.7 |
