地基承载力及沉降有限元计算方法,计算模型如下:
1 有限元模型的建立
1.1 建立部件
按照要求建立两个部件,条形基础为concrete,尺寸为1m×0.5m;地基为soil,尺寸为10m×20m,如下图所示。
1.2 材性设置
将混凝土设为弹性材料,地基本构设置为摩尔-库伦本构,具体参数如下图所示。
(b) soil图2 材性设置
1.3 部件装配
将concrete和soil两个部件装配为一个整体,如图3所示。
1.4 设置分析步
分析步设置为通用静力。
1.5 接触设置
concrete和soil之间的接触设置为通用接触。
1.6 边界条件和荷载

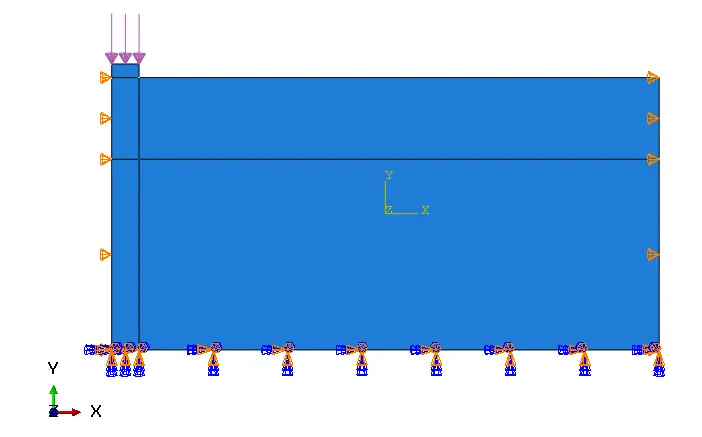

地基两侧边界为U1方向固定,底部为完全固结。在基础顶部设置压强。
1.7 网格划分
Concrete和soil的网格大小都设置为0.25。
2 结果分析
通过有限元软件ABAQUS计算,其地基沉降曲线如下图所示。

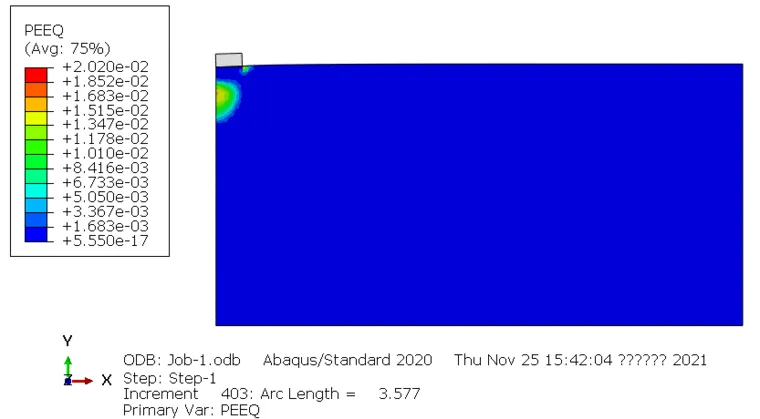

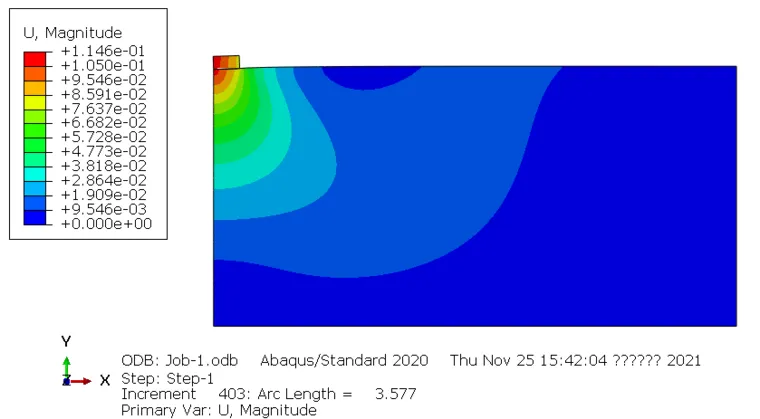

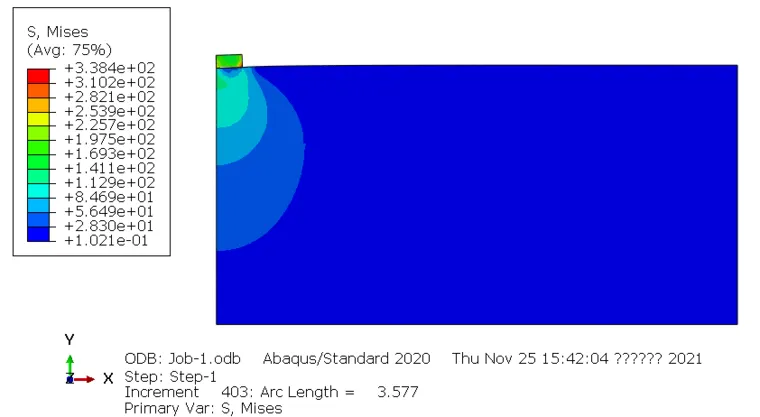

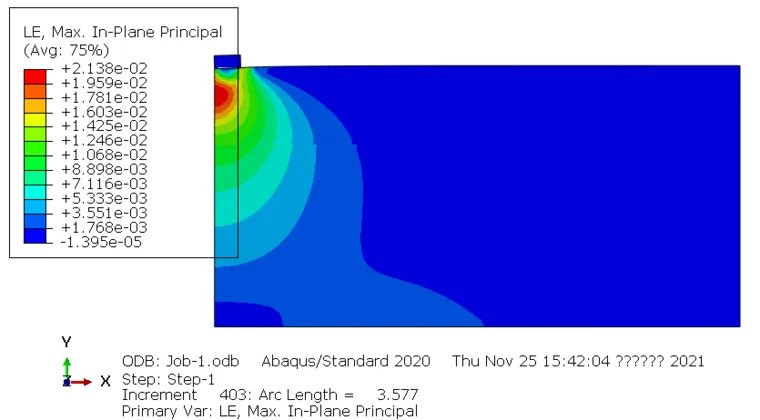

应力及位移及应变结果如下所示:
3 结论
通过有限元计算分析,在上部混凝土基础作用下,整个地基沉降为0.12mm,满足现行规范限值要求,符合施工条件,可在此地基上进行上部结构施工。
计算设备:
运行时间:3min
