二次开发:ABAQUS批量计算两点间距离

一、需求提出

1、模型部件上的两节点之间所有增量步的在X,Y,Z三个分方向距离和总距离,输出的距离前带增量步时间;

2、模型部件上的两节点之间所有增量步在变形后与未变形时X,Y,Z分方向和总方向的相对位移(变形后-变形前),输出的相对位移前面带增量步时间。

3、文件格式要求txt。



二、脚本编写与使用

测试软件版本:abaqus 2020

按照需求完成脚本的编写,脚本名称为getDistance.py

打开cae,按照常规建立分析模型后,在指定的part中建立两个单节点set,此处命名为SET-START和SET-END,然后建立提交运算。

在visualization模块中查看计算结果

(此处应显示模型的云图,但是具体模型不重要,故而省略)

visualization模块中,使用file-run script,选择getDistance.py

【二次开发】ABAQUS批量提取两点的距离的图3

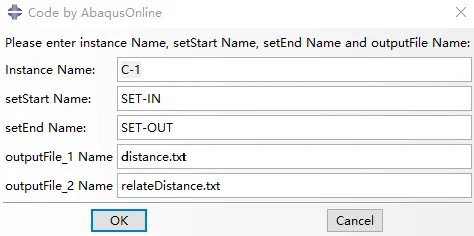

点击ok会弹出窗口如下

【二次开发】ABAQUS批量提取两点的距离的图4



注意此处填入名称与模型中的一致,建议用大写或在模型树种确认清楚,其中输出文件1对应需求1,输出文件2对应需求2

点击OK后,会进行运算,当命令窗口显示如下字符,表示运算完成

【二次开发】ABAQUS批量提取两点的距离的图5



打开两个文件查看结果即可

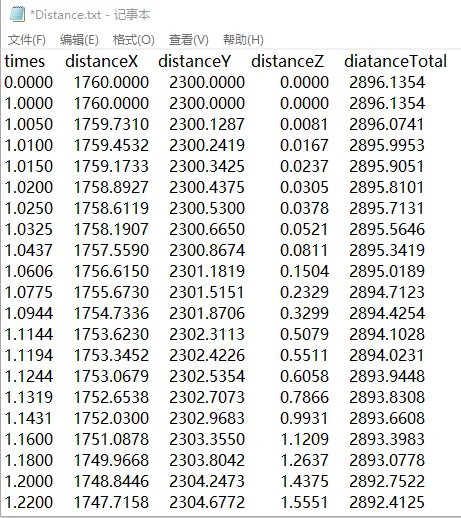

需求1对应的输出文件如下

【二次开发】ABAQUS批量提取两点的距离的图7

需求2对应的输出文件如下

【二次开发】ABAQUS批量提取两点的距离的图8

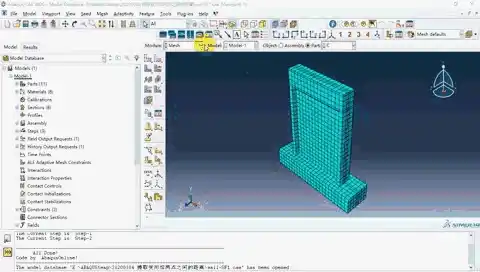

十分的方便,动态演示过程

【二次开发】ABAQUS批量提取两点的距离的图9
