Abaqus二次开发:蜂窝板夹芯材料(壳)生成插件

插件安装

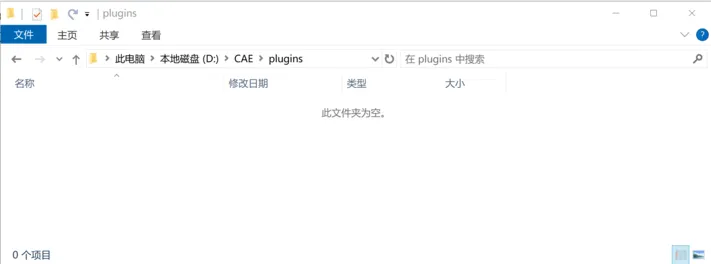

1、可以安装到abaqus的软件安装目录下,建议在软件安装目录下新建一个plugins文件夹,直接把文件解压到这个位置就可以了。我的安装目录如图所示:

Abaqus二次开发-部件体素化的图1

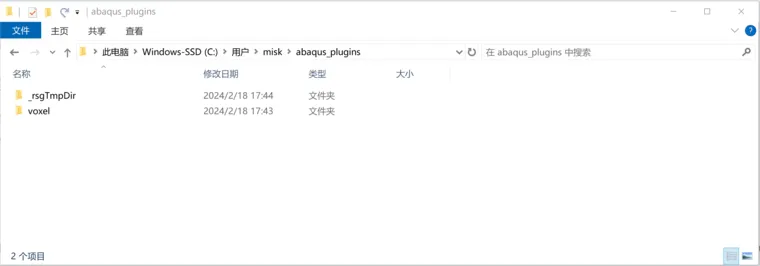

2、再有就是在安装abaqus的时候,系统会自动在系统盘(一般是C盘)目录下建立一个插件的安装目录。一般在用户目录下,例如我的这里是C:\Users\misk\abaqus_plugins,将文件解压到这里也可以。如图所示:

Abaqus二次开发-部件体素化的图2

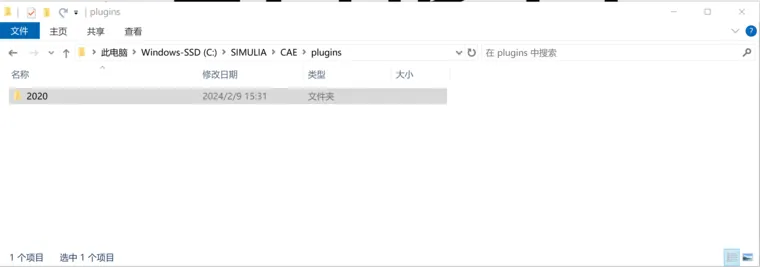

3、新版本的abaqus(2016以后)在安装时,会在安装目录下新建一个CAE文件夹,在该文件夹下的plugins中也可以安装插件例如:*...*\SIMULIA\CAE\plugins,将文件解压到这里也可以。

Abaqus二次开发-部件体素化的图3

除了这几种,好像还有一些方法,这里就介绍这3种。将文件解压后,重新打开abaqusCAE,就可以在工具栏的Plug-ins目录下找到该插件。

插件使用

操作说明:

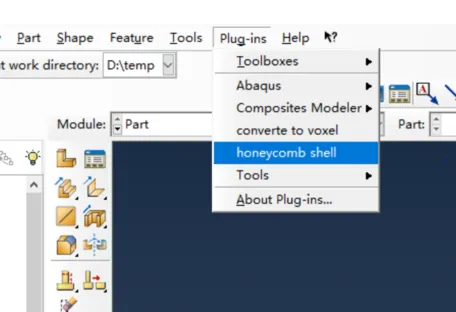

首先打开abaqus CAE,在Plug-ins目录下找到我们的蜂窝建模插件,如图所示:

abaqus二次开发-蜂窝板夹芯材料(壳)生成插件的图4

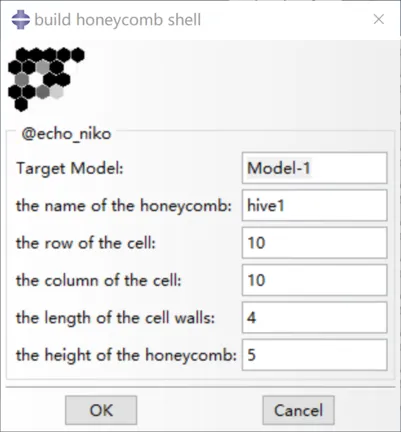

点击honeycomb shell,打开插件界面,如图所示:

abaqus二次开发-蜂窝板夹芯材料(壳)生成插件的图5

这次相比上一次对界面进行了优化,这样看起来还不错吧。



这里首先设定了默认值,你需要将界面中的参数换成你自己的模型。自上而下分别为模型名称,蜂窝部件名称,蜂窝单胞行数,蜂窝单胞列数,蜂窝壁长,蜂窝夹芯高度。

其中模型名称是要已经存在的模型名称,蜂窝新部件可以自定义名称,行数与列数要是正整数,其余参数自行设定就行。

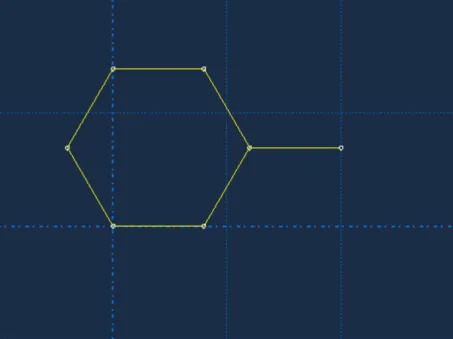

为方便建模编程,是以下面图片中的胞元为基础建模(说的有点绕口,就是说,下面图片中的是单胞),如图所示:

abaqus二次开发-蜂窝板夹芯材料(壳)生成插件的图6

此插件所生成的是可变形的壳模型,设定好之后就可以点击ok进行生成。

操作示例:

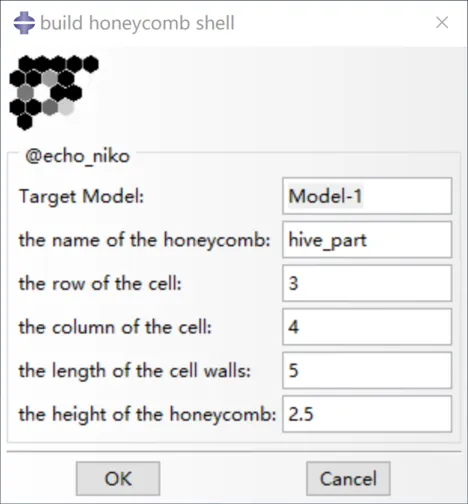

   这里就以与默认不同的值进行建模,设定参数如图所示:

abaqus二次开发-蜂窝板夹芯材料(壳)生成插件的图7

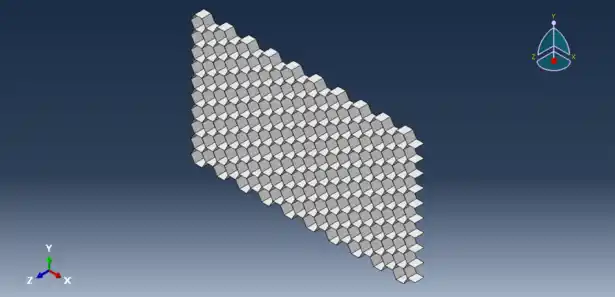

点击ok,就可以生成相应的模型。结果如图所示:

abaqus二次开发-蜂窝板夹芯材料(壳)生成插件的图8




插件说明

此插件所生成的是壳模型,胞元为正六边形。

(无话可说了,就这破插件,就是生成一个蜂窝壳模型,没啥技术含量,捧不起来,抱歉/(ㄒoㄒ)/~~)



注意:

报错情况及处理方法:

情况一:

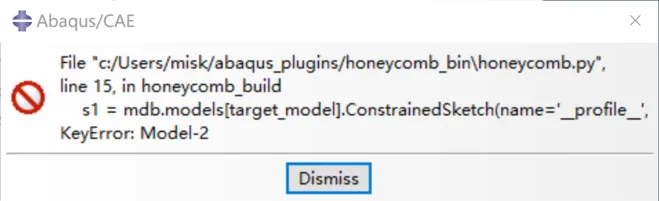

abaqus二次开发-蜂窝板夹芯材料(壳)生成插件的图9

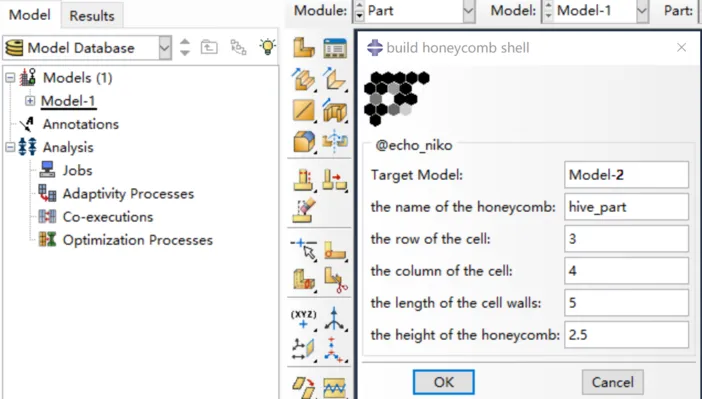

出现这种情况的原因是模型名称填入不存在的模型名称,如图所示:

abaqus二次开发-蜂窝板夹芯材料(壳)生成插件的图10

只需将模型名称改为已存在的模型就行。这里只需将Model-2改为Model-1就行。

情况二:不知道呀,有了再说。

承诺

1.凡是购买插件的用户,使用过程中若是遇到Bug,本人将承诺对发现的bug进行修复。

2.使用时有什么问题,也可以进行咨询,私信或评论区发言都行,看到有时间会进行回复。

3.还没想好,以后再说。

版本声明:

此插件基于abaqus内核进行编写,下载后解压即可使用。

编写参考abaqus 2016~2020,由于未找到早期版本的内核,所以不保证在abaqus 2016之前的版本还可以运行。abaqus 2020以后的包括最新版本的也没查阅,不清楚更新内容,所以也不保证可以运行。但是继承性一般是比较好的,大概率是可以运行的。
