ISO 26262标准下的模型验证技术详解

2020年,疫情影响着我们每个人的生活。

这一年,终将被历史记住。

这一年,每个人戴上防护口罩,保护自己和家国。

这一年,很多人参与线上学习,get新技能为工作加油。

这一年,蛮多人关注汽车ISO26262,坚定践行道路安全卫士。

汽车行业,越来越多企业取得了ISO26262流程认证、产品认证。随着软件功能比重加大,符合ISO26262标准的软件开发过程,借助MBD技术构建模型,软件的验证当然也要考虑模型的静态验证(基于模型的规范检查)、模型的动态验证(基于模型的动态测试)。

这一篇,我们介绍下,符合ISO26262标准软件要求,采用MBD开发方式,如何进行模型的验证,如何做好软件的“防护服”或“防护口罩”,进而提升软件安全性。与大家分享结合模型形式的ISO 26262软件验证要求、验证流程及实践。

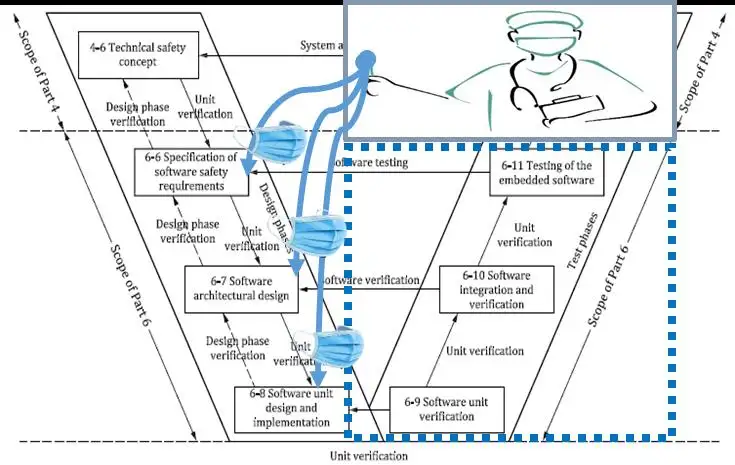

符合ISO 26262标准的模型验证技术的图1

软件验证“口罩防护”,功能安全“绿码通行”

ISO 26262 软件验证要求

软件开发启动阶段建模指南要求符合ISO 26262标准的模型验证技术的图2


•  1a执行低复杂性:通过多个度量指标,来度量模型的复杂性,比如:

   ♦  Number of subsystems(子系统个数)

   ♦  Number of blocks(模块个数)

   ♦  Number of linked library(链接库的个数)

   ♦  Number of charts(Chart个数)

   ♦  Number of all objects in the chart(Chart中对象个数)

   ♦  Number of states(状态个数)

   ♦  Number of transitions(转移个数)

   ♦  Number of MATLAB function(ML函数个数)

   ♦  Number of stateflow code lines(SF代码行数)

   ♦  Effective lines of MATLAB function code metric(ML代码有效行数)

   ♦  Subsystem depth(子系统深度)

   ♦  Data and structure layer separation(数据和结构分层)

   ♦  Cyclomatic Complexity (Local, Global)(圈复杂度)

       其中,圈复杂度是备受企业关注的模型度量指标,它表征着模型中独立路径的个数。该指标的阈值约束,能够指导模型优化,有利于降低模型的负载率。

•  1b使用语言子集、1c使用强数据类型、并发(2018版新增)等其他要求,更多细节展示,请关注5月21日在线研讨会,将为大家一一阐述。

ISO 26262 软件验证流程

       软件验证分为静态验证、动态验证2个方面,我们重点来看看如何对模型进行静态验证、动态验证。

•  模型静态验证,概要理解为模型规范检查。

   ♦  模型静态验证要求:静态验证方法

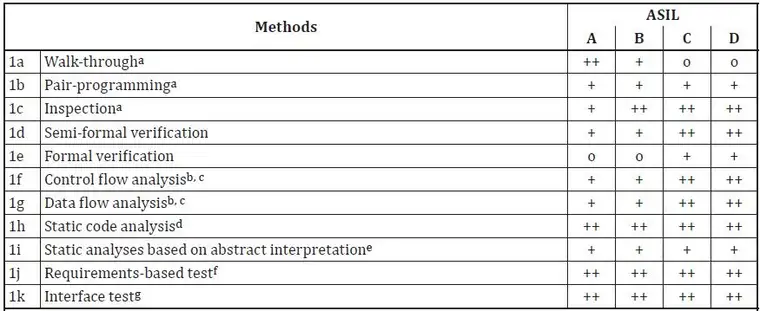

符合ISO 26262标准的模型验证技术的图3

       1b结对编程(2018版新增),可以通过2人组合方式火花碰撞解决潜在问题。

       1d半形式验证,通过语法分析,借助自动化工具,快速进行模型规范检查,修改。更多细节展示,请关注5月21日在线研讨会,将为大家一一阐述。

   ♦  模型静态验证工作流程:

Step1:定建模规范集合,借助企业经验/行业标准规范/第三方推荐,定制出符合项目/产品要求的建模规范。行业标准规范,比如MAAB/HIS/MISAR_AC_SLSF等。

Step2:搭建建模规范自动化工具,把Step1中定义的建模规范集合,通过静态的模型语法分析进行自动化分析。规范检查工具,比如用户自定义开发脚本/第三方专业工具如MI等。

Step3:发布及应用,导出模型规范检查报告。

Step4:根据报告追溯模型不符合规范之处,变更模型。

Step5:重复Step2,按Step3终版报告。


符合ISO 26262标准的模型验证技术的图4

模型静态验证—工作流

•  动态验证方面,即我们经常会做的一项活动,动态测试。

   ♦  模型动态验证要求:以模型为测试对象,通过测试要求、测试方法、测试用例、覆盖率要求进行一些约束。以单元验证为例,需要满足以下要求。动态验证方法

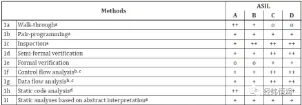

符合ISO 26262标准的模型验证技术的图5


1n模型代码间的背靠背测试,模型作为一个“背”,模型自动生成的代码作为一个“背”,给与两个同样的激励,来对比输出结果。

其他方面,1j基于需求测试、1k接口测试、1l故障注入测试 等,更多细节展示,请关注5月21日在线研讨会,将为大家一一阐述。

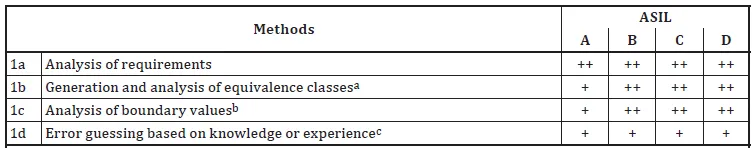

动态验证生成测试用例方法

符合ISO 26262标准的模型验证技术的图6

模型动态验证,需要通过一定的方法,来分析test case。比如1c边界值法,可以根据需求的边界,比如有上边界a、下边界b,一般可以取:下边界略小、下边界、下边界略大、边界间普通值、上边界略小、上边界、上边界略大值,生成test case。

其他方面,1a基于需求分析、1b等价类生成与分析等,更多细节展示,请关注5月21日在线研讨会,将为大家一一阐述。

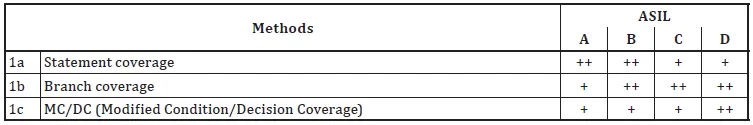

结构覆盖率要求

符合ISO 26262标准的模型验证技术的图7


评价动态验证是否充分,满足需求覆盖率。其次,要考虑结构覆盖率指标。如不满足,需要提供充分的证据来说明达不到覆盖率的原因。

1b分支覆盖,结合模型来理解,也叫判定覆盖(DC),使得模型中每个判断的取真分支和取假分支至少经历一次,即判断的真假均曾被满足。

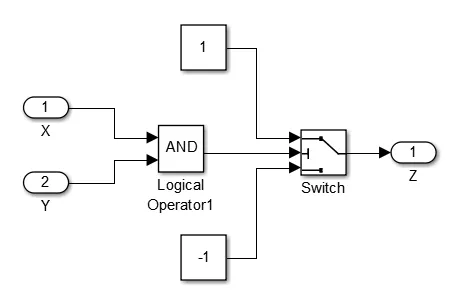

以下图模型为例:

符合ISO 26262标准的模型验证技术的图8

分析模型结构覆盖率

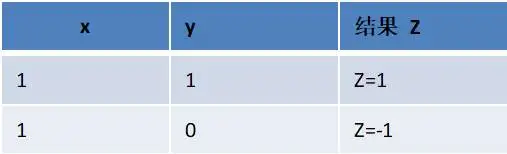

可以通过以下测试用例,达到分支覆盖率要求:

符合ISO 26262标准的模型验证技术的图9

测试用例

       其他方面,1a 语句覆盖、1c MC/DC覆盖等,更多细节展示,请关注5月21日在线研讨会,将为大家一一阐述。

   ♦  模型动态验证工作流程:

Step1:制定测试计划、策略

Step2:编写测试用例

Step3:构建测试工程

Step4:导出测试报告(问题清单)

Step5:根据报告/问题修改模型Step5:重复Step2(补充测试用例)- Step5

Step6:导出测试报告

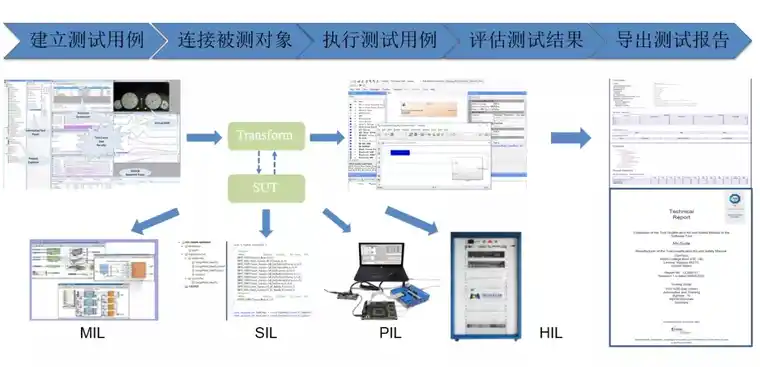

       在模型动态验证过程中,可以选择不同的测试环境,来执行测试。符合ISO 26262标准的模型验证技术的图10

选择不同的模型动态验证环境

ISO 26262 软件验证实践


在此,也结合ISO 26262 的V流程,小编也给大家分享下模型静态验证+模型动态验证的项目实践总览,欢迎大家围观。

•  帮助用户构建模型静态验证规范集合及辅助环境:

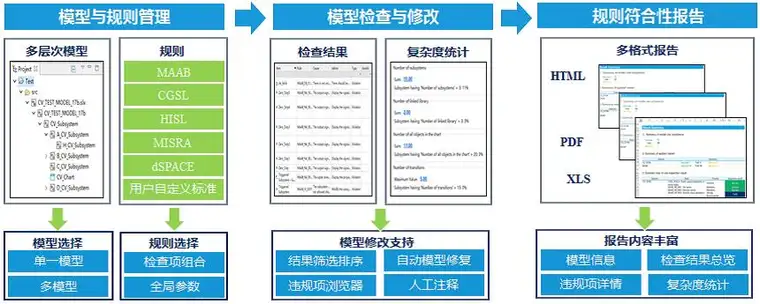

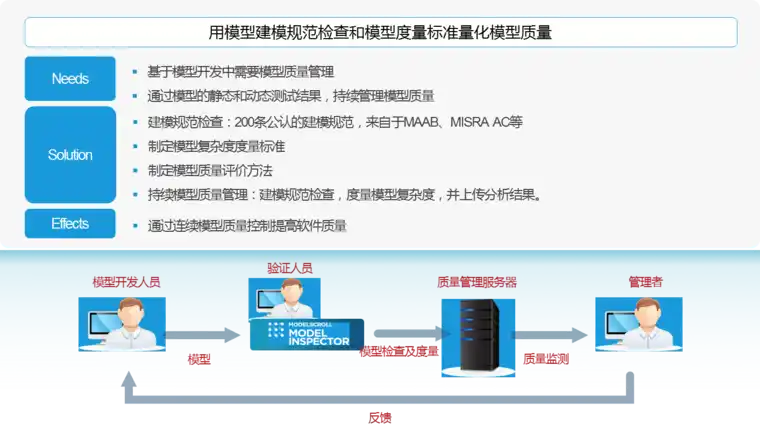

符合ISO 26262标准的模型验证技术的图11

模型静态验证规范集合及辅助环境


符合ISO 26262标准的模型验证技术的图12

模型静态验证—工程化

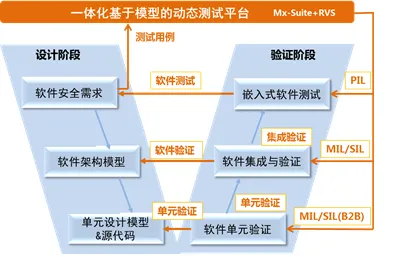

•  帮助用户安全功能安全要求,构建一体化基于模型动态验证(动态测试)平台:

符合ISO 26262标准的模型验证技术的图13
