AutoCAD图形转COMSOL轴对称模型解析

COMSOL有限元软件对轴对称模型和平面流体域分析时均可以导入AutoCAD的dxf文件,但不管是官方教程还是其他教程对此都是简单提一句,对其中的选项设置和意义都是靠读者自己去摸索。本文来详细讲解其中的导入选项和意义,可按此流程形成惯用操作,以提高分析效率。

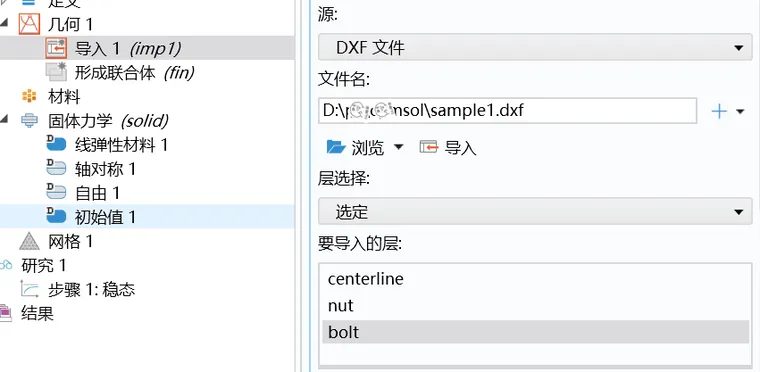

COMSOL在导入dxf文件时的图层选项如图1所示。在导入设置选项中层选择位置下拉选项有全部或选定(层)的选项,当采用选定选项时,可以对来自AutoCAD的图层进行选择。对于某些时候出于建模需要,我们只需导入部分图形,这时该采用选定图层的选项。

AutoCAD图形到COMSOL轴对称模型的详细解析的图1

图1

出于上述选项考虑的原因,在AutoCAD中为每个零件建立单独图层是必要的。需要特别注意的是:不要在AutoCAD使用中文图层命名,否则在COMSOL中会出现导入错误。

如图2,一般未装任何插件的AutoCAD图层管理器位于左上角工具栏。如果建立好图层,我们只需在图形区域点击要赋予图层的线(或线组),然后点击如图2红框右边的下拉列表选择图层,按ESC键退出完成。

AutoCAD图形到COMSOL轴对称模型的详细解析的图2

图2

新建图层操作如下:

点击如图2所示红框位置后出现图3的图层特性管理器。

AutoCAD图形到COMSOL轴对称模型的详细解析的图3

图3

在图3中的图层特性管理器中点击新建图层按钮(或快捷键ALT+N)可以新建图层,默认图层名字是按“图层1”、“图层2”这样的顺序自动命名。修改图层名字需鼠标点到图层名称位置,稍作停留再点击一次鼠标即可输入新的图层名字。

以导入轴对称模型实例。本例模型采用了笔者在本站的其他文章的模型。

图4,是某螺栓连接方案,为了简化为轴对称模型,有限元模型中的螺纹槽采用环形槽近似。

AutoCAD图形到COMSOL轴对称模型的详细解析的图4

图4

一般而言,专业有限元软件均以纵轴作为对称轴,截面图应位于对称轴右边。

AutoCAD图形到COMSOL轴对称模型的详细解析的图5

图5
