CATIA操作提速:键盘快捷键的运用

本文再输出两组键盘使用技巧,帮助大家提高应用效率。

按住Windows+Shift键,再点击键盘的上下箭头,可以让CATIA文档在最大化和取消最大化之间切换。



将光标放到物体表面,单击Ctrl+F11或者单击上下箭头键,会弹出物体选择过滤器。

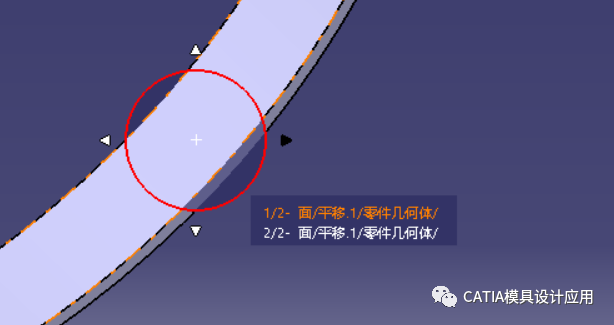

如此可以选择背面的物体。下图的含义是,光标范围内有两个面,橙色为当前选中的,可以通过上下箭头,进行切换。



按住Shift然后拖动鼠标中键,可以实现局部的放大



按住Shift键,单击屏幕,可以指定旋转的中心点。



上面3点的继续,出现方框之后,继续上下移动鼠标,会出现下图所示线框,尖点将会是观察的角度,松开鼠标后,模型将自动旋转到相应的视角。



旋转的时候,出现一个圆形,在圆形内部旋转,将会实现XYZ任意方向的旋转,在圆圈外部将实现绕Z轴的旋转。





免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
