NX1980拓扑优化基础实例教程

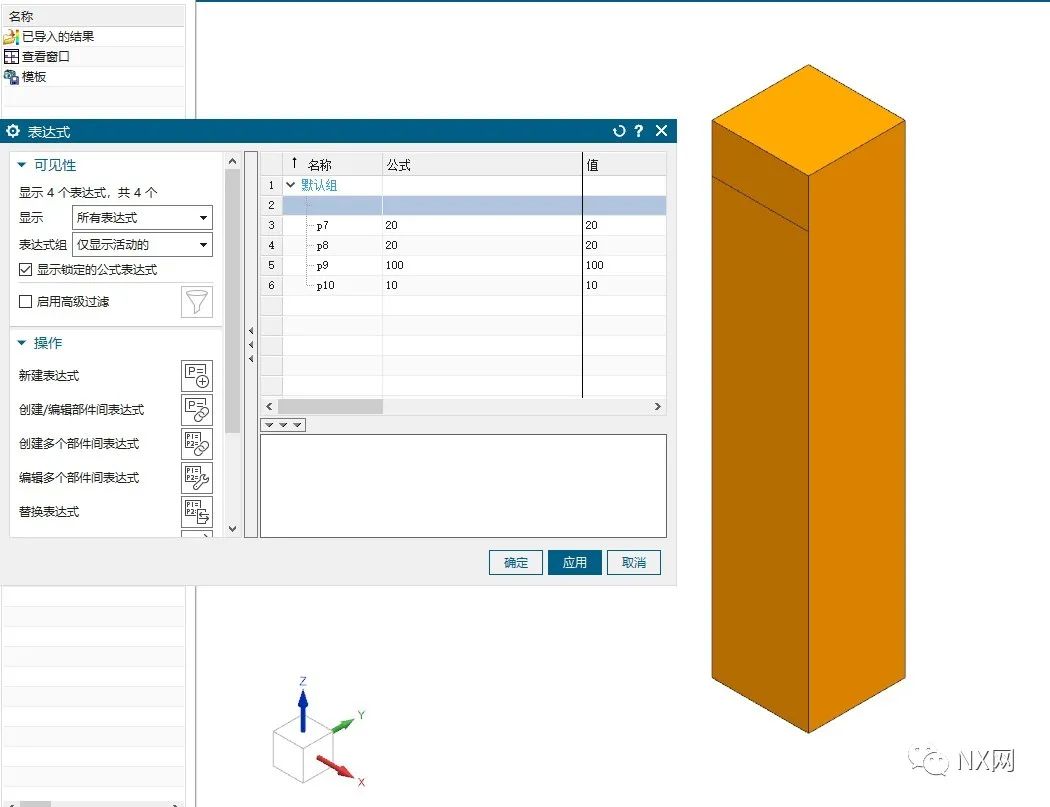

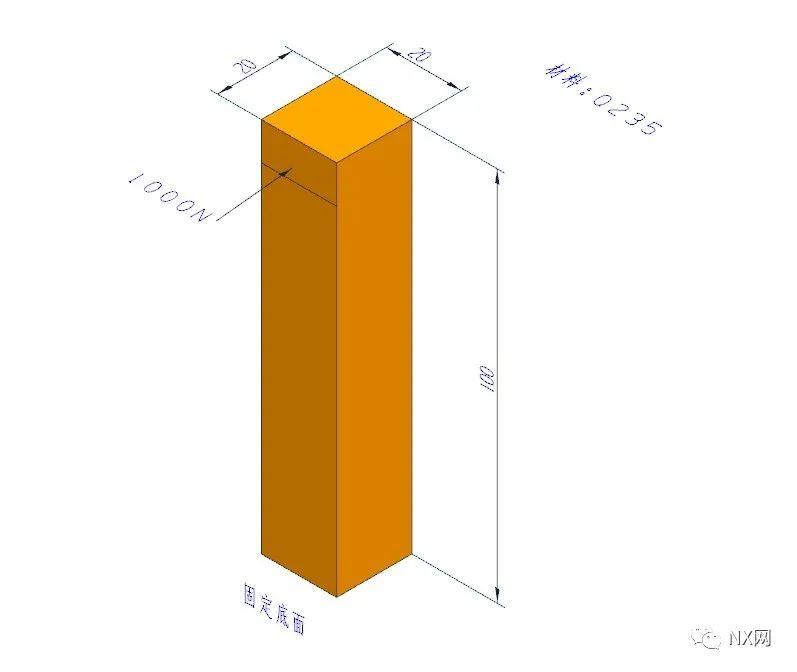

1、分析与优化文件参数,建议用带参数实体(特别是需要优化的部位)






2、用SOL101按上述要求设置并求解

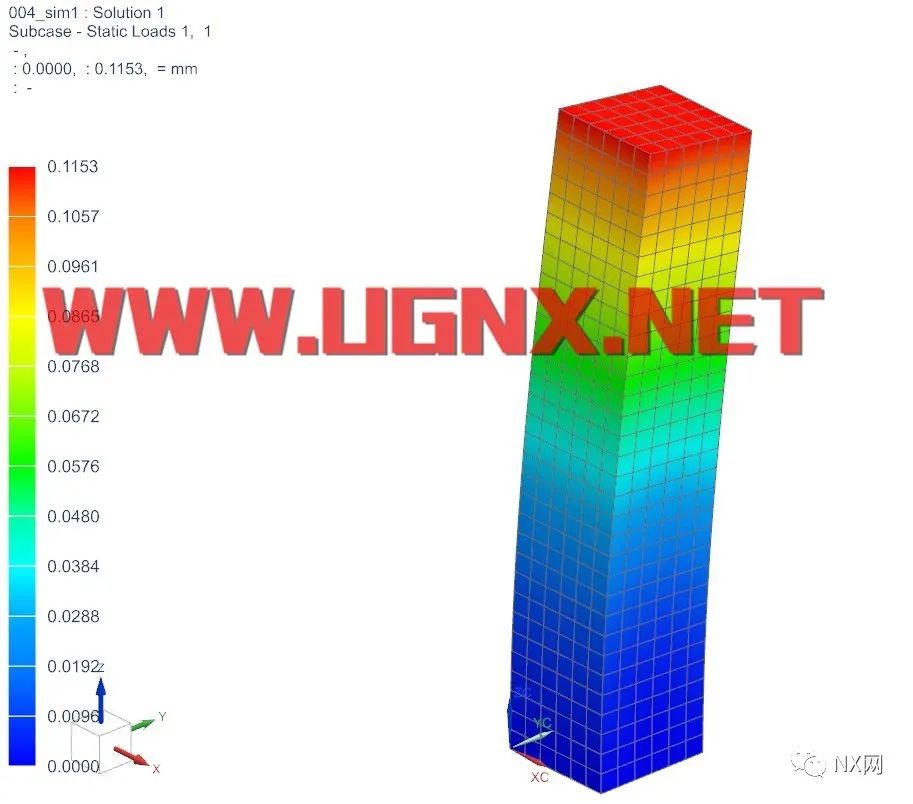

3、退出后处理结果,按下图进行优化

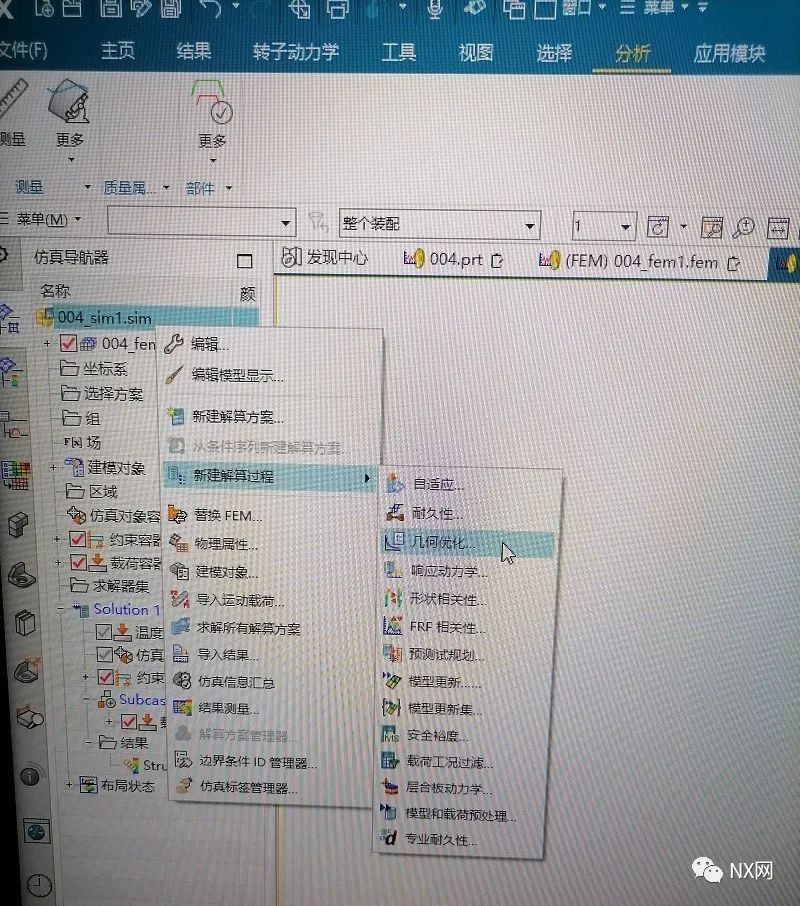

4、优化初始界面

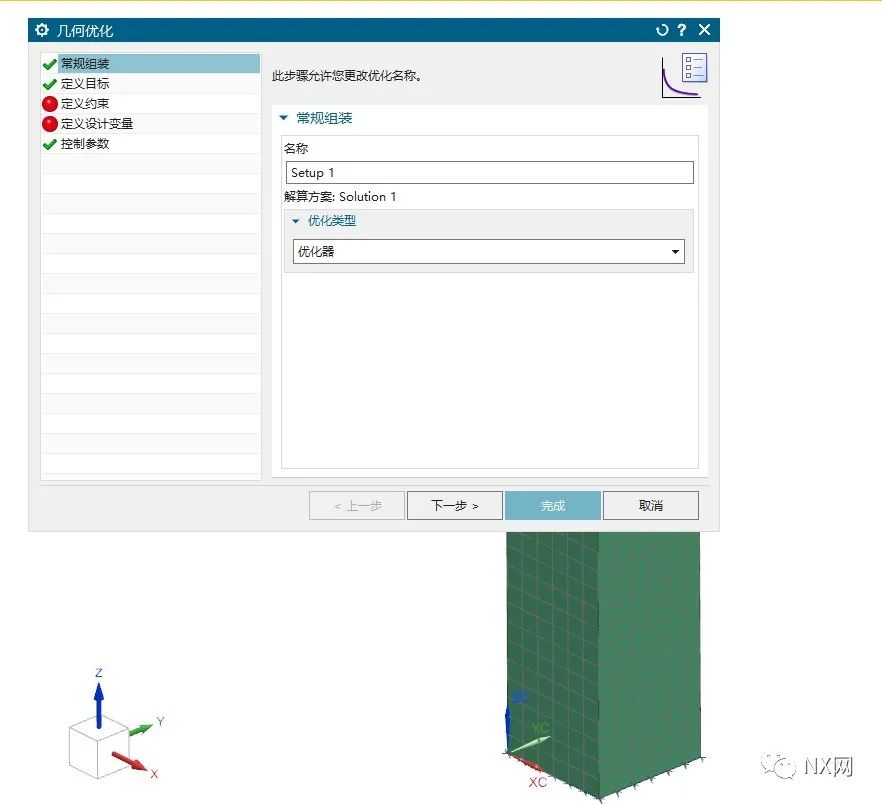

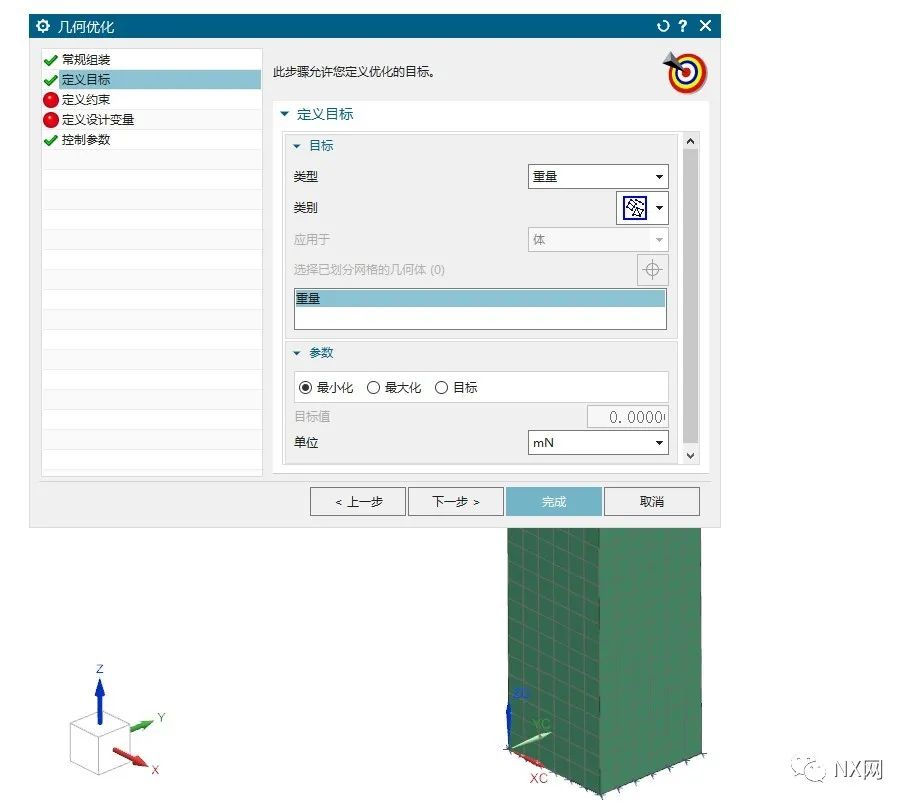

5、进入下一步,可选重量与体积,这里默认重量

6、

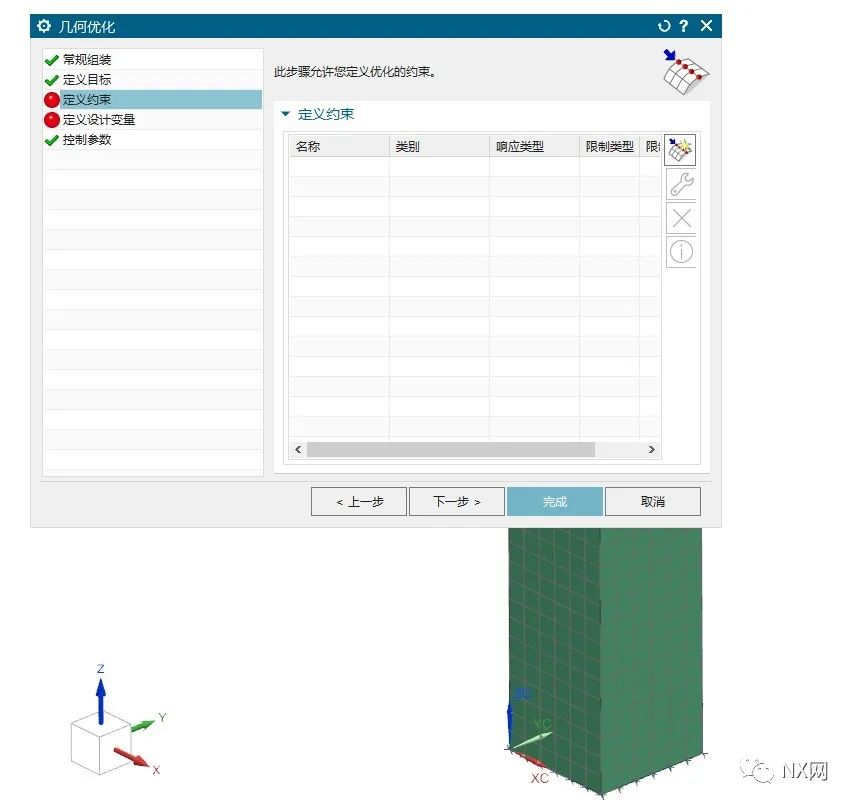

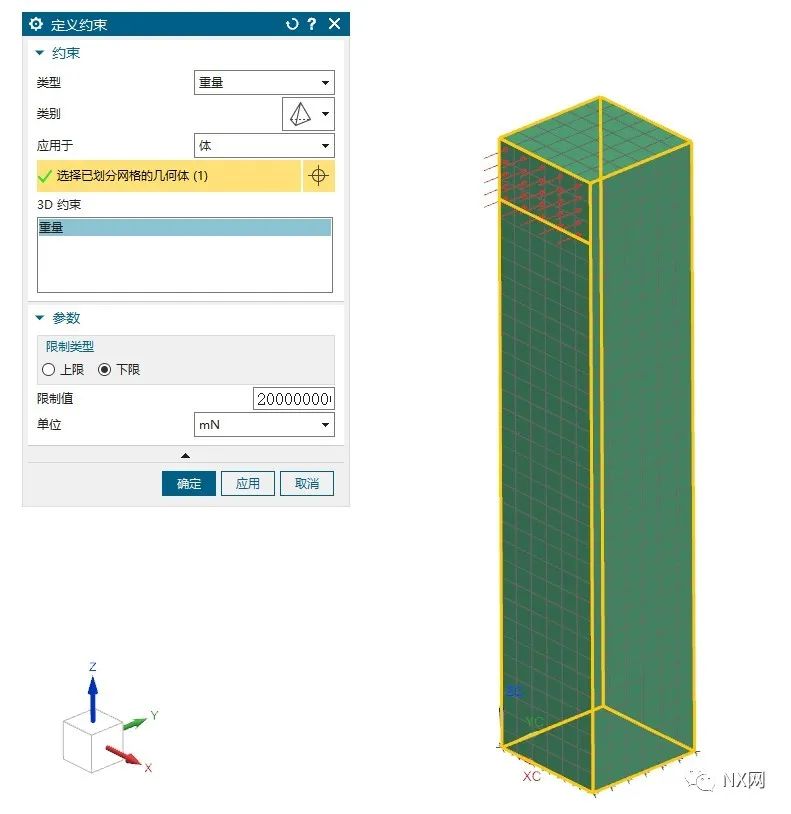

下一步,定义约束,选重量,选几何体,确定后退回

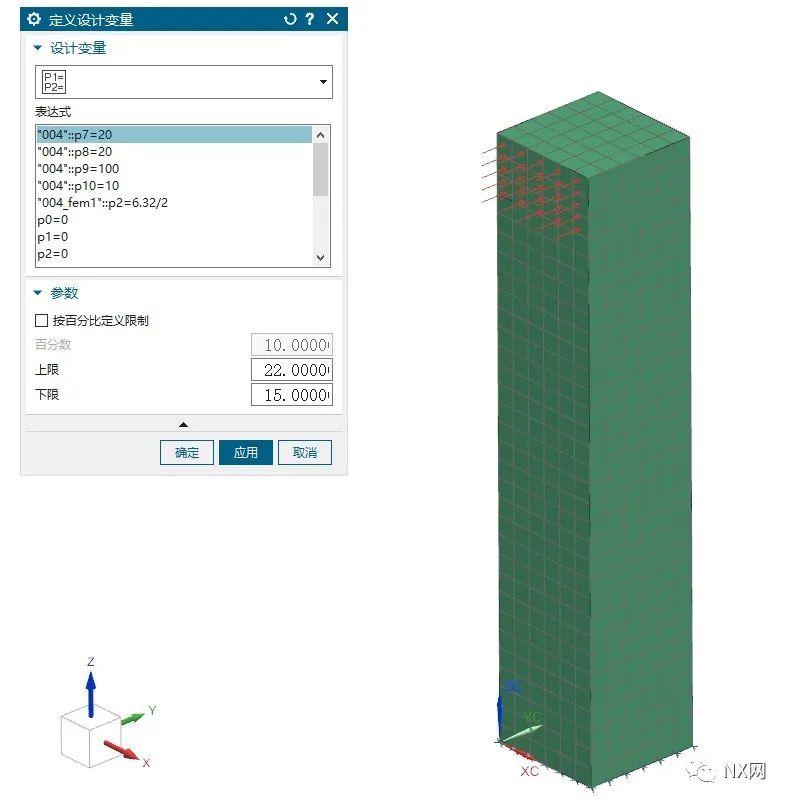

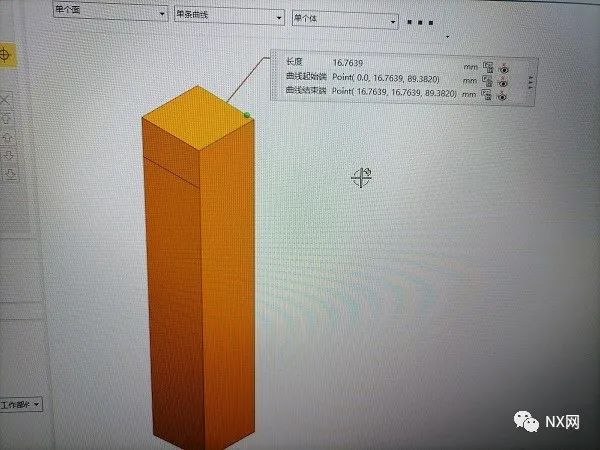

7、下一步,定义设计变量,将之前表达式中的三个参数设置范围,默认是正负百分之十,可修改,修改后应用,三个参数修改后确定,退回设计变量设置界面,已设置好的三个参数会显示在列表内,如有变动可修改



8、下一步,设置完成

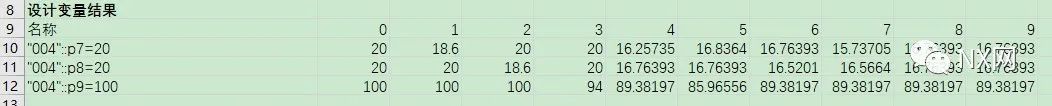

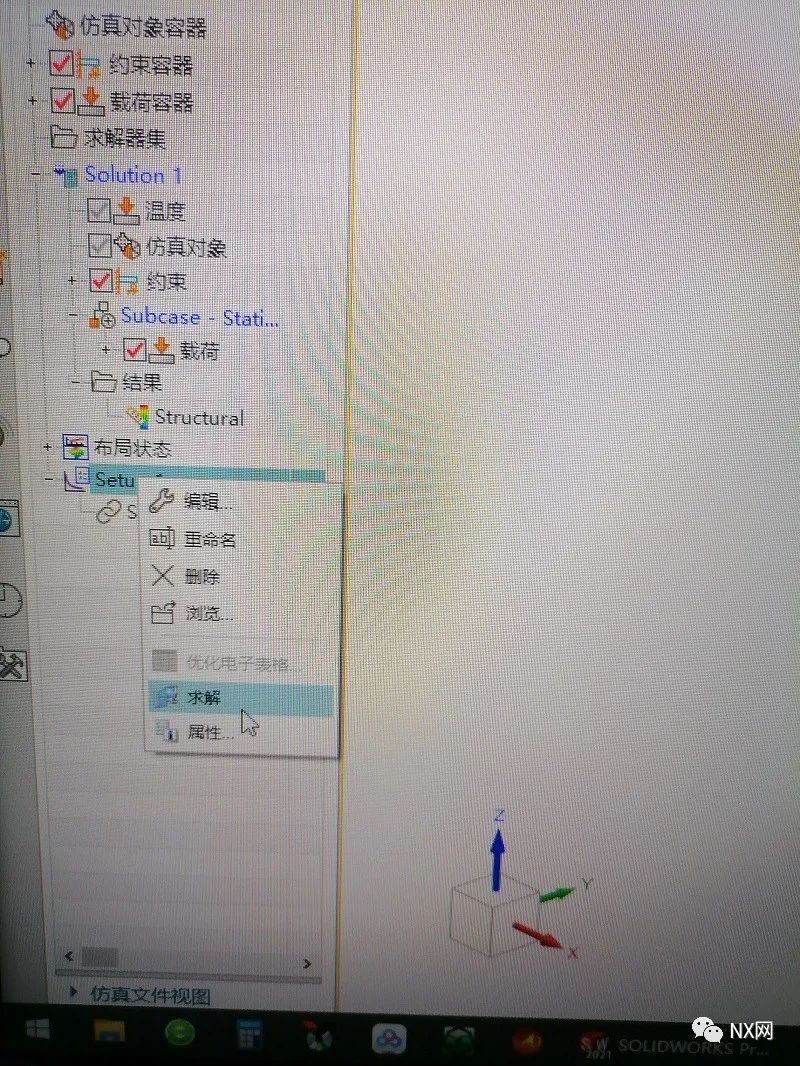

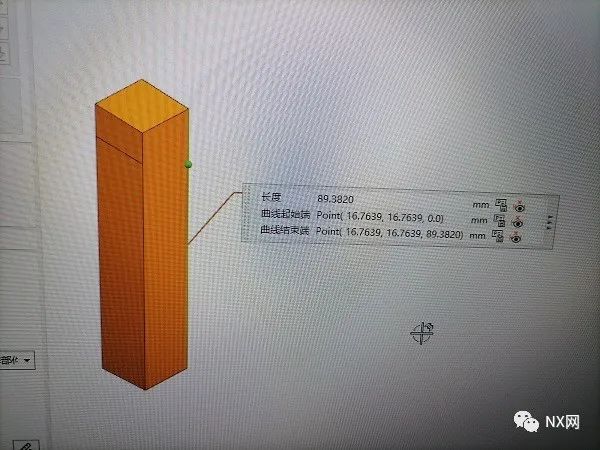

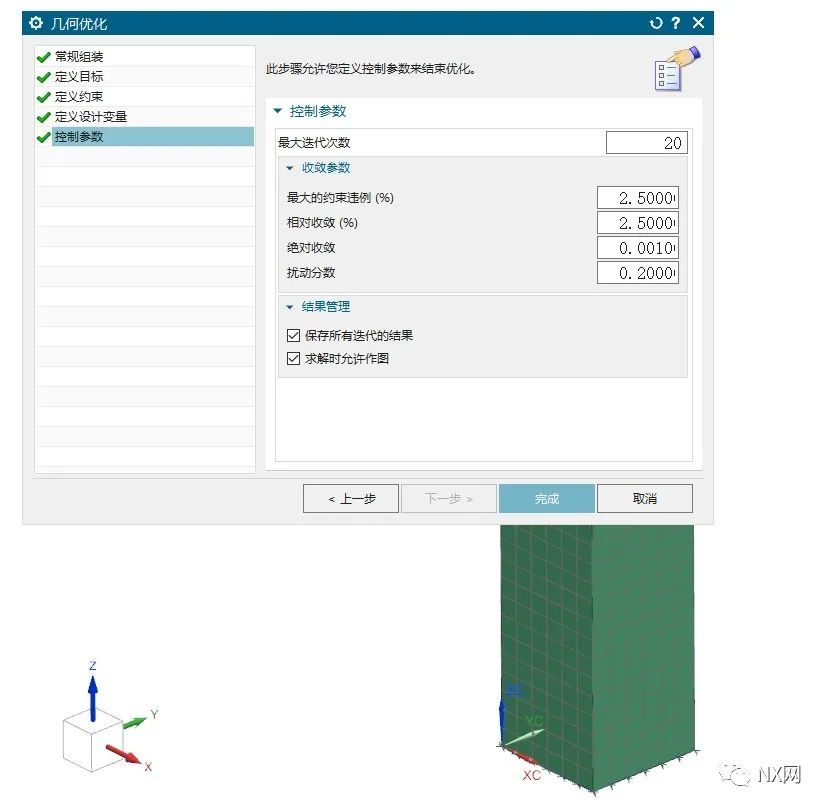

9、进入SIM编辑界面,这是优化设置已完成,求解,一路YES。显示结果工作表、优化后处理结果,实体更新后也被优化,与工作表数据一样。

注意,如果非参数表达式实体,有可能会生成正确的工作表数据文件,但实体更新不成功。
