FLUENT相变材料模拟的简单案例解析

1前言



相变材料(Phase-ChangeMaterial,PCM)是一类特殊的功能性材料,能在恒温或者近似恒温的情况下发生相变,同时伴随有较大热量的吸收或释放。PCM最初是用来作为存储热量的介质,主要目的是平衡热能的供需差异。这几年随着动力电池车的兴起,相变冷却系统也被用于电池热管理系统(BTMS)。

PCM用于BTMS时,通常是把电池组浸在PCM中,PCM吸收电池放出的热量并存储,在充电或者低温环境下释放出来,使电池组的温度维持在合理的范围,提高电池组性能。


本文用一个简单的案例展示一下PCM的工作原理。




2模型描述

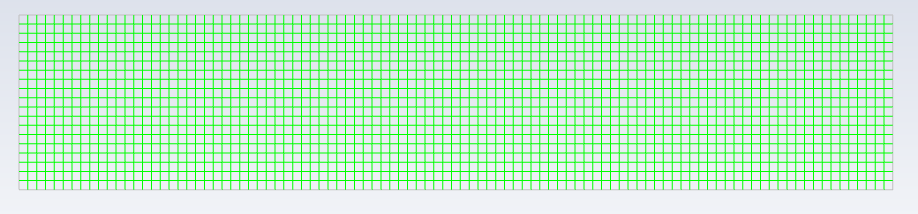

建立如下100mm×20mm的二维平面模型,假设底部为50W热源,两侧为绝热面,顶部为对流换热面,环境温度26℃,对流传热系数30W/m2℃。内部填充PCM,考察热源的瞬态温度变化情况。



PCM的材料属性如下。

密度(kg/m 3 )比热(kJ/kg℃)导热系数(W/m℃)动力粘度(Pa·s)相变潜热(kJ/kg)相变温度(℃)
76021000.250.0032417051



3求解设置

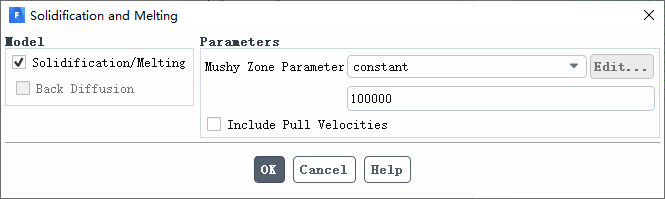

采用FLUENT的融化/凝固模型模拟PCM,开启模型。

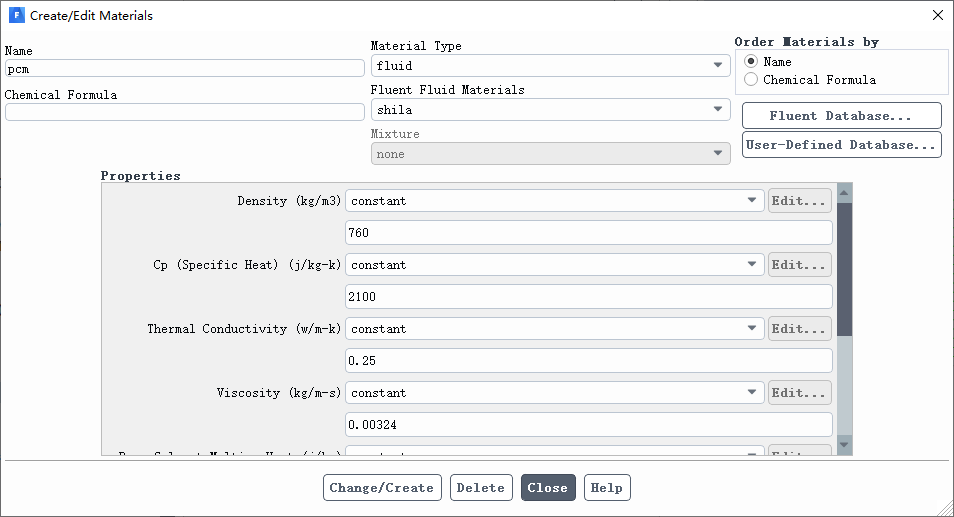

建立新的材料,相关属性详见前面PCM。

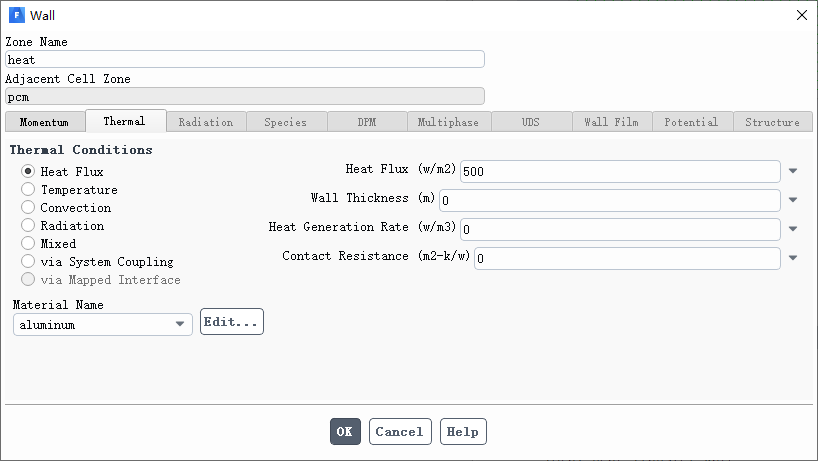

设置底部热源面,热量密度为500W/m2。

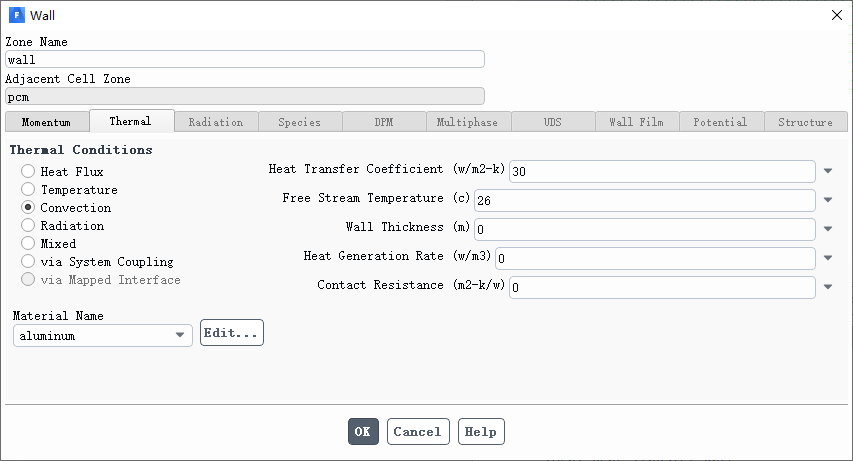

设置顶部对流换热面。

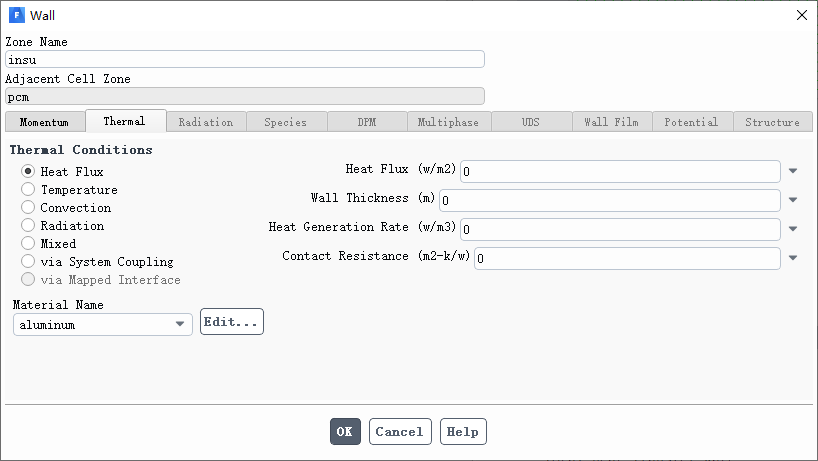

设置两侧绝热面。

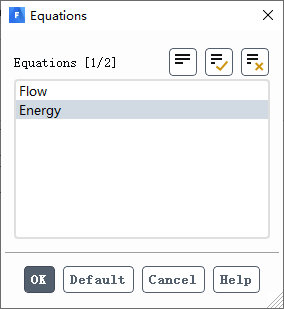

这里为了简化计算,不考虑PCM液相的流动,因此关闭流动方程的求解,只开启能量方程。由于不求解流动方程,PCM的材料属性之动力粘度将不起作用,在实际问题中要慎重考虑对流的影响。

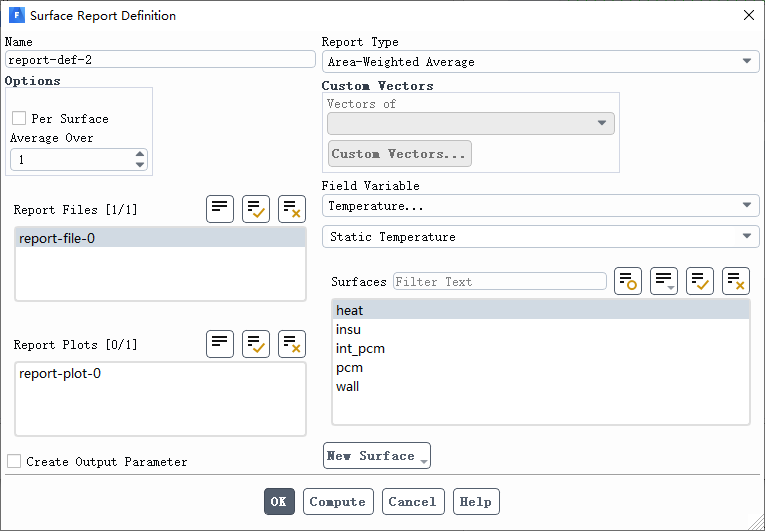

建立一个报告型监视器,监测热源的温度,也可以用显示型监视器,只不过只能在FLUENT里显示,如果需要对数据进行其他的后处理,可以通过报告型监视器来实现,后面简单介绍一下用EXCEL来处理的过程。

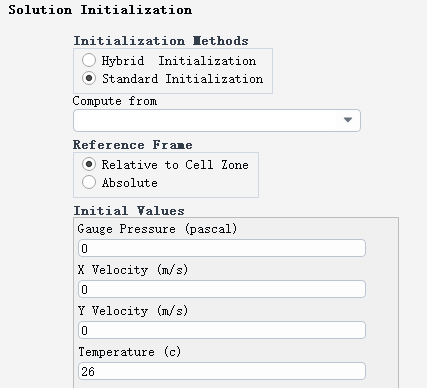

初始化计算域,假设初始温度26℃,这个根据实际情况而定,对于瞬态计算,这个值很重要。

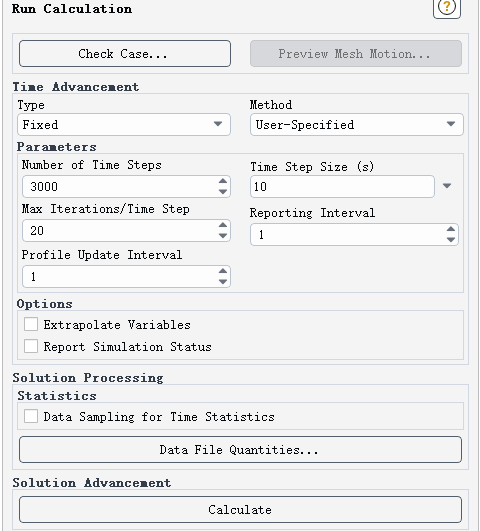

瞬态求解,时间步长10s,这里计算3000个时间步



4计算结果

本案例考虑了相变温度和相变潜热对热源温度的影响。

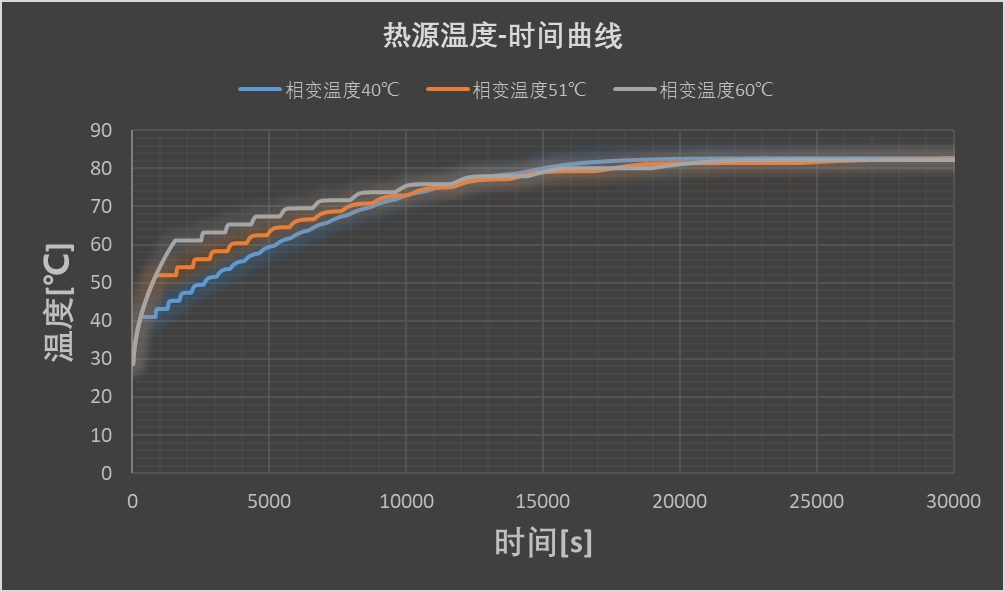

在相变温度分别为40℃、51℃和60℃,热源的温度变化曲线如下,可以看出在最终时刻,当PCM完全融化时,热源的最终温度不会因PCM的相变温度不同而不同,只影响融化过程中热源的瞬时温度,在靠近热源的PCM开始融化后,一段时间内热源的温度不变,处于相变温度附近,这就是相变潜热的作用。

随后逐渐向上融化,温度逐步上升,最终达到稳定。当PCM全部融化或者不再融化时和普通材料也就没有区别了,因此只要导热系数一样,最终温度都是一样的。

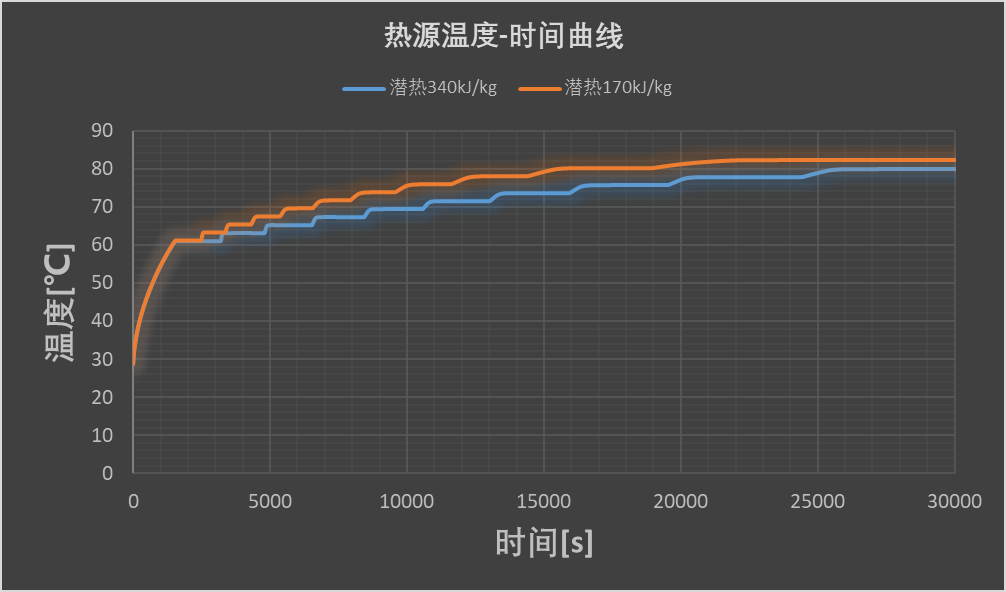

在相变潜热为170kJ/kg和340kJ/kg时,热源的温度变化曲线如下,可以看出,相变潜热越大,越能吸收更多热量,更能有效地减缓热源的温升,缩短了热源处于高温的时间,这对于动力电池的热管理是相当有利的。

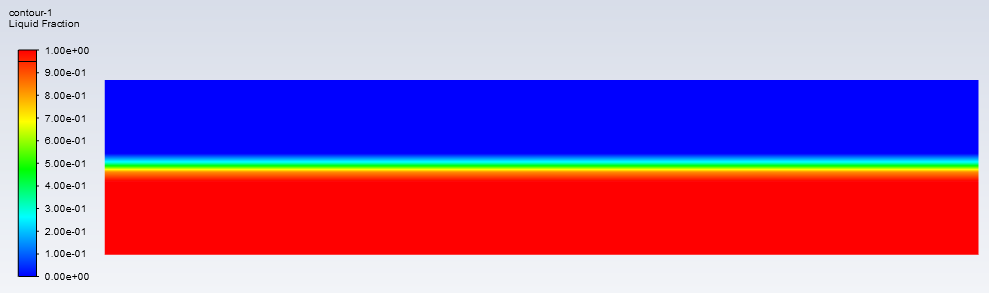

再观察一下PCM的融化过程,自下而上。当热量足够大时,PCM可能全部融化,反之可能只有下面一部分融化,上面的不融化。








5补充TIPS

最后,简单讲解一下如何将上述设置的温度监视数据导入到EXCEL中进行后处理。

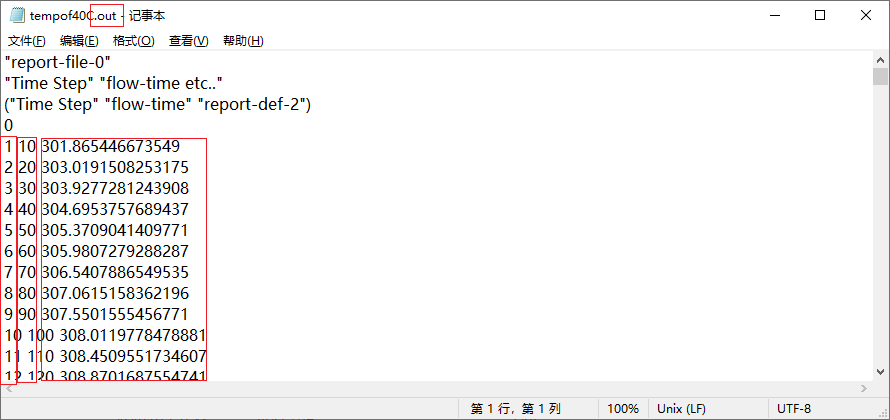

之前设置的温度监视器生成后缀为.out的文件,可以用记事本打开,内容如下,可以看出共有三列数据,分别为时间步数、计算时间和计算结果。

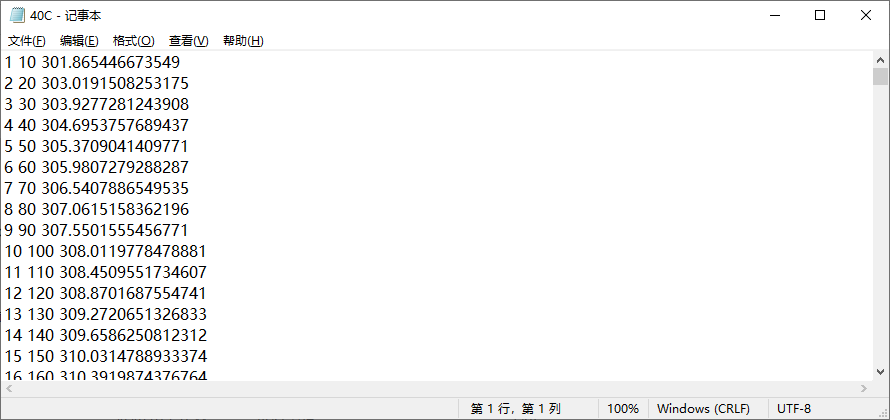

将这三列数据拷贝至新的记事本文件保存,以备后续导入EXCEL。

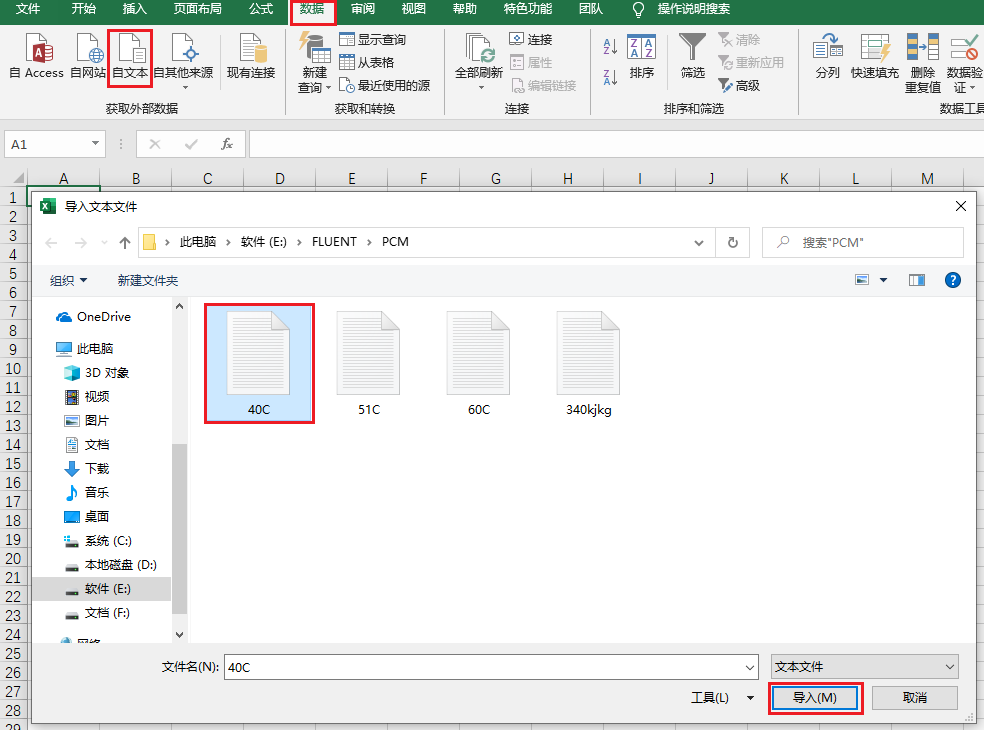

建立一个新的EXCEL数据表,通过文件方式导入数据。

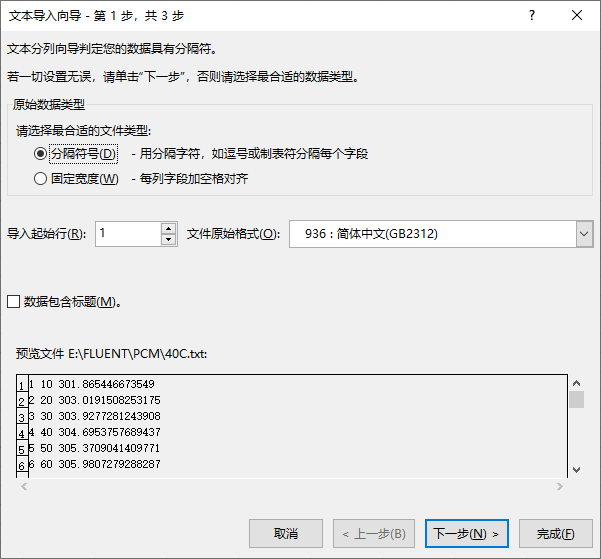

根据导入指引第一步,默认。

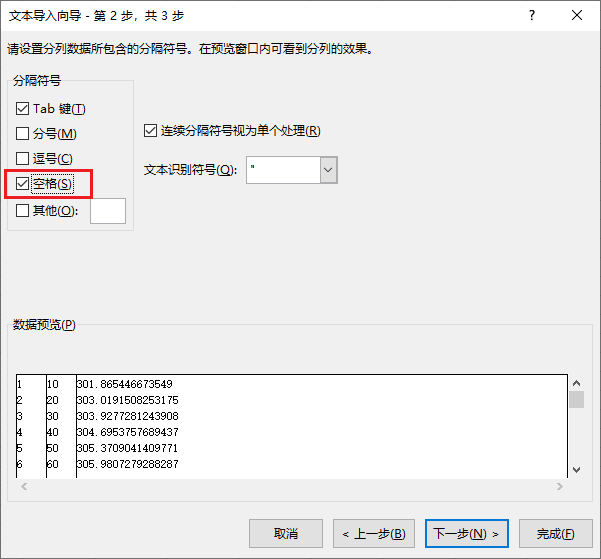

下一步,勾选空格,这样可以区分三列数据,这一步很重要。

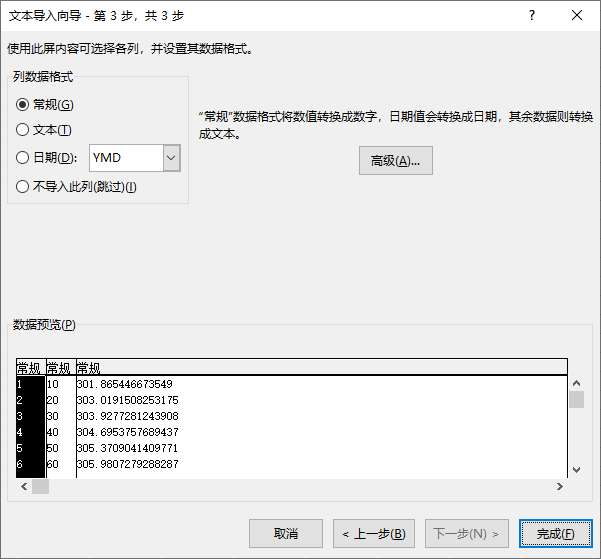

下一步,根据需要选择数据格式。

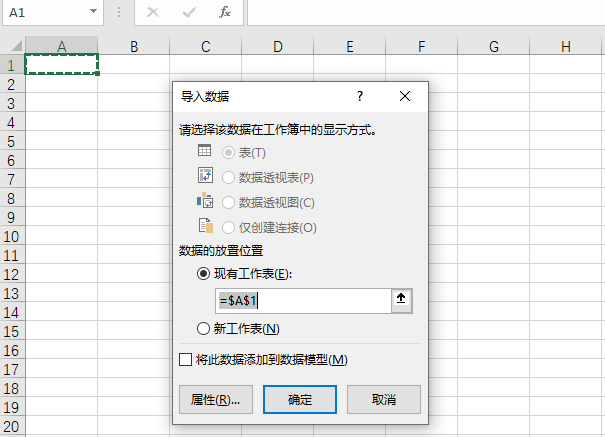

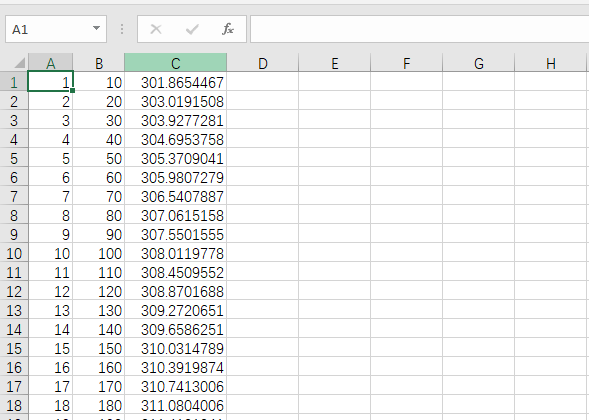

最后,完成导入。
