深度解析Icepak Simplify Level2简化功能

功能描述
ANSYS SpaceClaim作为Icepak机械结构模型导入的主流工具和方式，提供了便捷的处理界面和接口，其中Level2简化等级可以针对一些带有曲面的2.5D模型进行多边形拟合转换。

功能详解

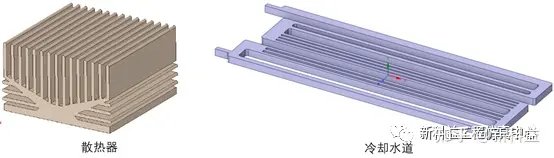

对于一些带有曲面结构的2.5D模型，比如下面的两个模型(换热器、冷却水道)，如果是用Level3等级转换，就会造成较多的网格数量，此时就可以使用Level2等级转换。

① Enforce Axis：指的是2.5D模型的拉伸方向，可以根据实际模型进行选择，如果保持为Automatic，表示SpaceClaim会自动根据检测；

② Points on arc：设置曲线上的内部段点数目，默认为3，支持1-100；

③ Length threshold：长度阈值，指定使用内部点表示曲边的阈值，设置默认为20%，如果曲线边长度高于这个值，则将添加内部点，否则，曲线太短将表示为直线。

下面以上面的冷却水道的简化为例进行进一步说明：

第一步：如果要使用Level2等级简化，需要将水道模型进行分割，分割为几个solid的组合，其模型包括环形孔，否则识别会导致模型变化很大。

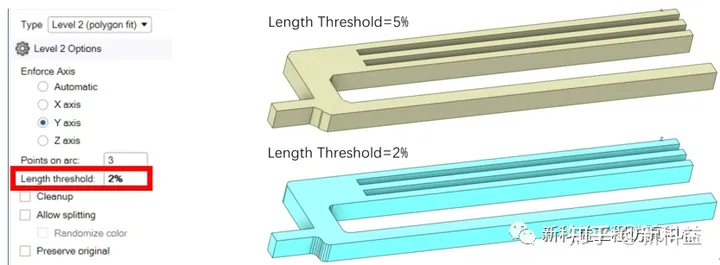

第二步：Length threshold设置为2%，如果设置的过大，将无法添加内部点，就会将其简化为直线。
