解决Maxwell涡流场中非线性BH不收敛问题


问题描述:在Maxwell求解器中的模型存在铁芯材料,且材料的相对磁导率为非线性BH曲线,尤其存在薄壁结构时,有时会出现不收敛的情况,此问题是否有好的办法解决?

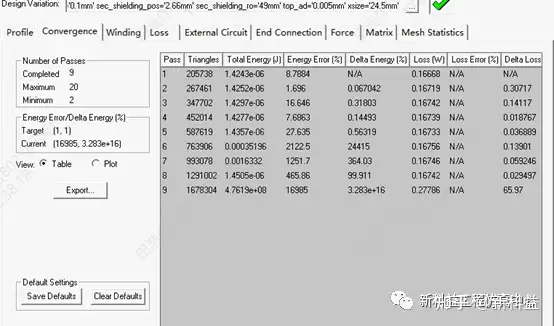

图1

问题原因:
这里的收敛性存在问题,主要表现为total energy的突变。

究其原因,我认为在涡流场中求解磁导率BH非线性薄壁结构,网格的无效迭代造成的。而在2d涡流场中也不适合使用阻抗边界代替非线性薄壁。

解决方法:

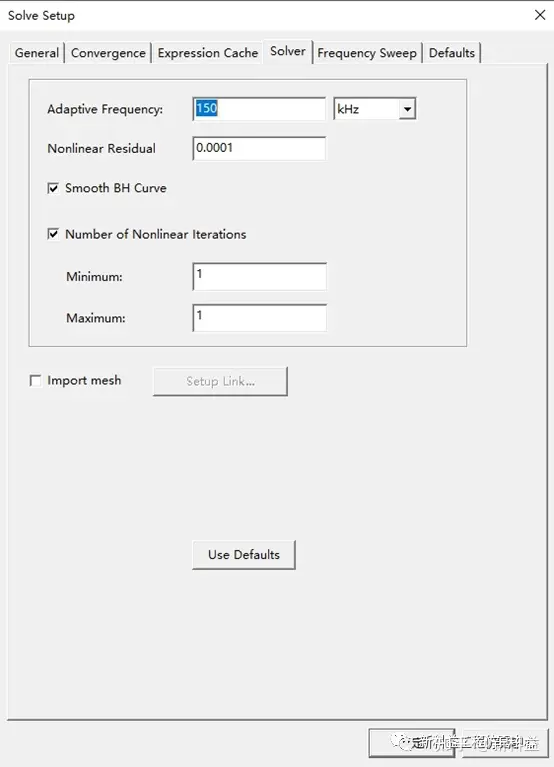

需要将BH曲线迭代设置上限,如下图所示:

图2


打开setup,勾选 Smooth BH Curve;

勾选 Number of Nonliner Iteration,Minimum 填写1,Maximum填写1;

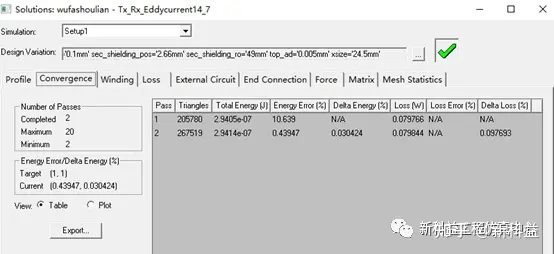

图3

这样在求解过程中,软件不会因为薄壁结构不断无效迭代,且网格量得到良好控制,使计算得到收敛。
