PowerMill2024新特性速递

流线精加工改进

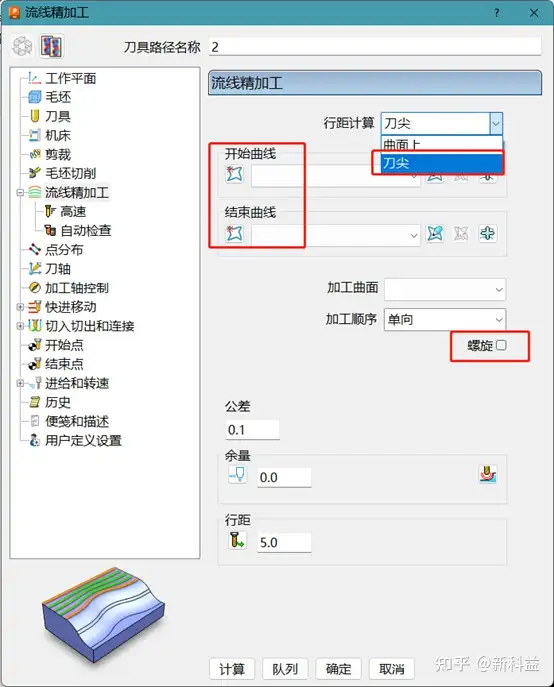

流线精加工策略现在允许您选择计算行距的方法。在“曲面上”和“刀尖”之间进行选择。

“曲面上”是该策略可用的原始方法。行距是在模型曲面上直接测量得到的。

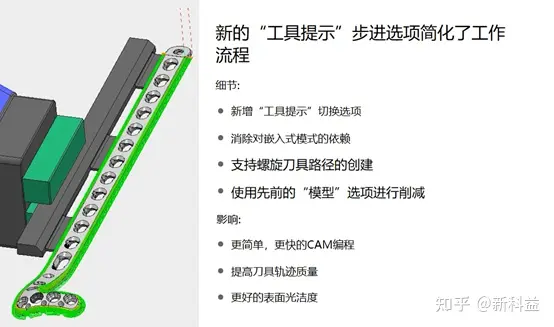

“刀尖”是新方法，允许您创建刀具路径，而无需使用镶嵌参考线。行距是相对于刀尖位置（当刀具接触到模型时）测量得到的。此新方法还包含一个选项，用于创建连续的螺旋刀具路径，以帮助创建更好的表面光洁度。“刀尖”选项尚不支持倒扣，但可以通过更少的 CAM 编程工作生成质量更好、碎片化程度更低的刀具路径，尤其是在具有内角的几何形体上。

其他各种增强功能

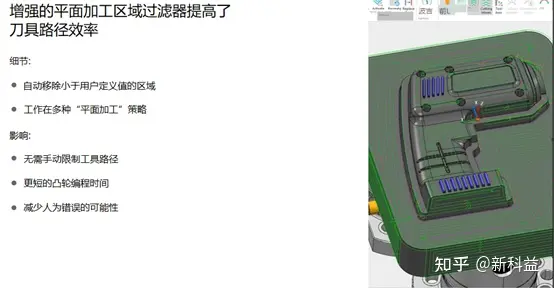

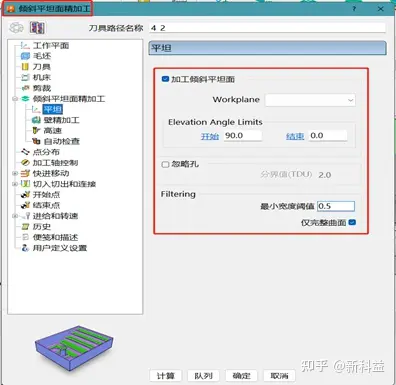

“倾斜平坦面精加工”策略现在包含过滤选项，用于排除小平坦区域。使用最小宽度阈值选项来确定要排除的平坦区域。

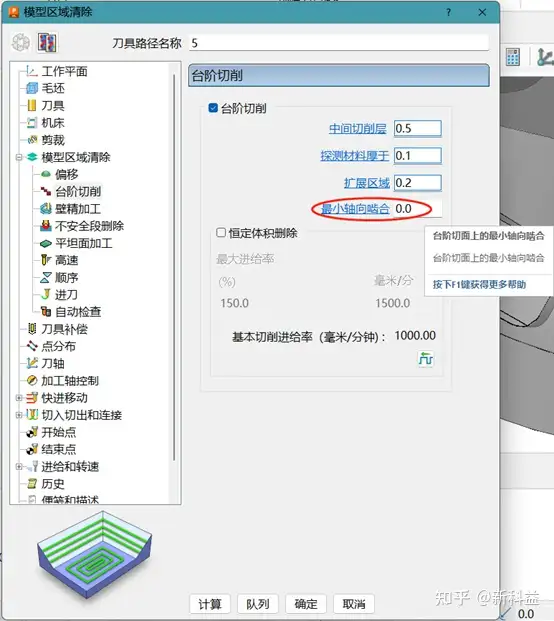

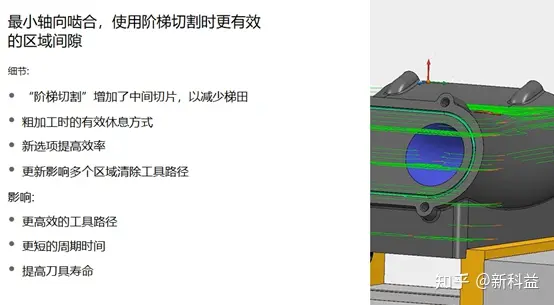

“区域清除”策略中的“最小轴向啮合”选项可限制台阶切削的轴向啮合。如果台阶切削未按主 Z 轴层下指定的最小距离轴向啮合，则不会输出。PowerMill 仅使用相对 Z 高度来评估轴向啮合，而不是使用毛坯的实际状态。

新选项已添加到多个策略，包括“模型区域清除”、“模型轮廓”、“模型残留区域清除”、“模型残留轮廓”、“等高切面区域清除”、“等高切面轮廓”、“曲线区域清除”、“曲线轮廓”、“特征区域清除”、“特征轮廓”、“特征残留区域清除”、“特征残留轮廓”、“特征型腔区域清除”、“特征型腔轮廓”、“特征型腔残留区域清除”和“特征型腔残留轮廓”。

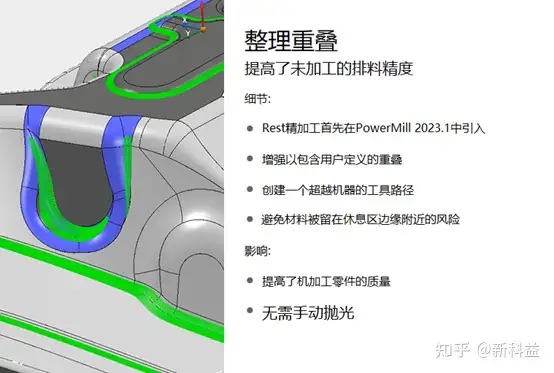

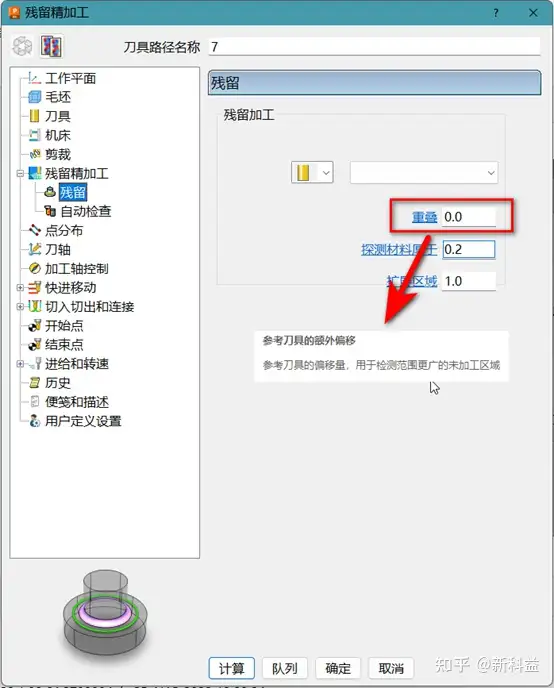

“残留精加工”策略现在包含“重叠”选项。使用该选项可增加覆盖范围并降低残料留在残留区域边缘附近的风险。

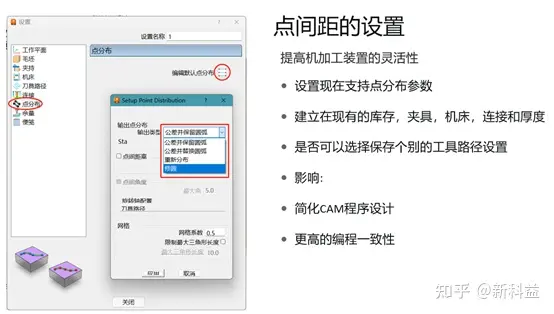

设置现在支持点分布设置，这可以应用于设置中的所有刀具路径（可选）。在“设置”对话框的新“点分布”页面中编辑点分布设置。每个刀具路径都可以选择不使用设置的设置。

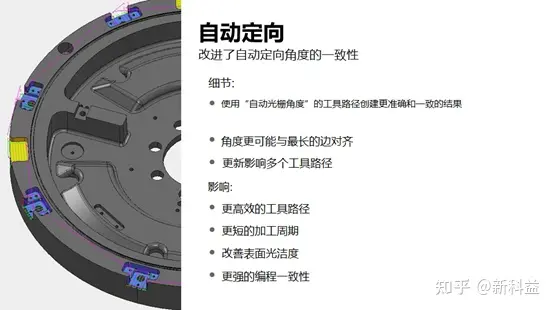

使用自动定向时，“区域清除”、“平行平坦面精加工”和“倾斜平坦面精加工”策略中的平行路径方向已得到改进，尤其是在开口型腔中。

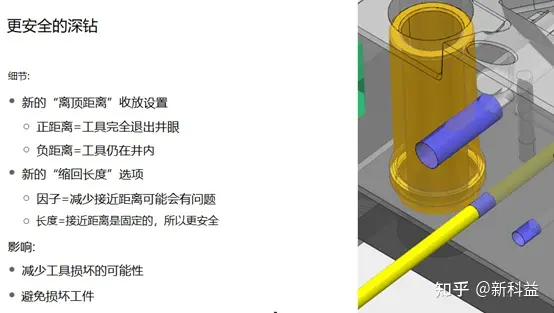

在“钻孔”策略中指定啄孔间的不完整退刀时，“距顶部的距离”选项现在可用于控制从孔顶部的退刀距离。距离可以是正值，也可以是负值。当距离为负时，刀具不会完全退刀，而是按设置的距离与孔保持啮合。

执行深钻孔时啄孔之间的退刀长度现在在啄孔到啄孔之间保持恒定，而以前它会随着啄孔距离的减小而减小。退刀长度可以是名义啄孔距离或绝对距离的系数。

提高速度

对 PowerMill 进行了一般速度改进，这会从不同程度上影响各种计算。例如，使用 3D 边界的纺锤形轮廓、残料加工以及陡峭和浅滩精加工刀具路径。

其他更改

· PowerMill 现在使用更多三角形渲染较大的刀具，以改进其外观。

· PowerMill 可更高效地读取包含无效刀具路径的项目，这意味着某些项目的打开速度更快。

· 创建或管理共享视图时，共享视图将显示在默认 Internet 浏览器的 Autodesk 查看器中。以前，Autodesk 查看器显示在 PowerMill 的资源管理器的浏览器选项卡中。

· “NC 程序”选项卡 >“管理”面板 >“云选项文件”已删除。管理存储在云中的选项文件（称为“云中的后处理”）的功能已停用。

· 宏修正器已删除。它以前在资源管理器的“宏”菜单中提供。
