Maxwell电机仿真进阶:电励磁直流有刷电机边界设置


问题描述:在实际生活中,由于空间布局和安装限定的需要,电机往往会设计成方形代替传统的圆形。在对方形定子电机使用Maxwell进行仿真时,边界的添加往往无法像传统圆形电机一样添加紧贴外定子边缘的圆形边界,此问题是否有更好的办法解决?

解决思路:能量守恒原则下底层公式推导需要磁矢量势平衡,理论上无穷远的地方才是零矢量位。在软件不可能求解无限广阔区域的前提下,需要尽可能包裹磁力线的分布,且边界上磁势尽可能一致。

根据不同电机会有不同错误产生,下列举电励磁直流有刷电机案例作为说明。

一、电励磁直流有刷电机

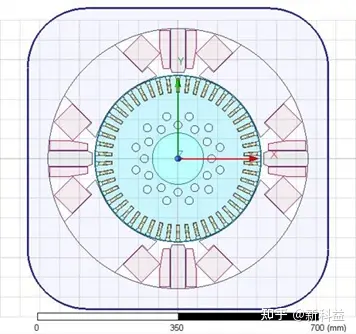

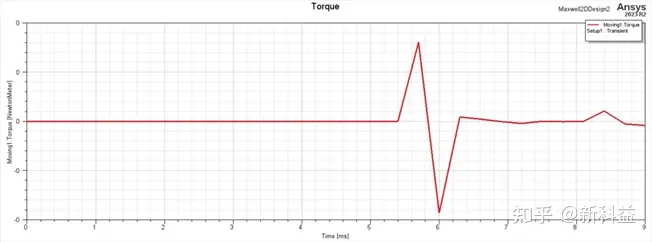

1)使用方形接触性边界,输出转矩异常:

图1


图2

2)使用圆形接触性边界,报错“segment in mesh was not found”:

图3


图4

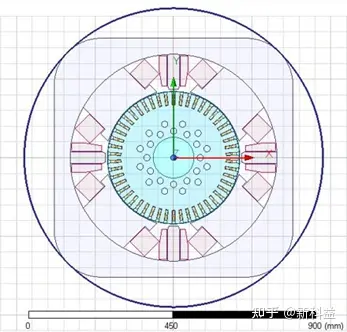

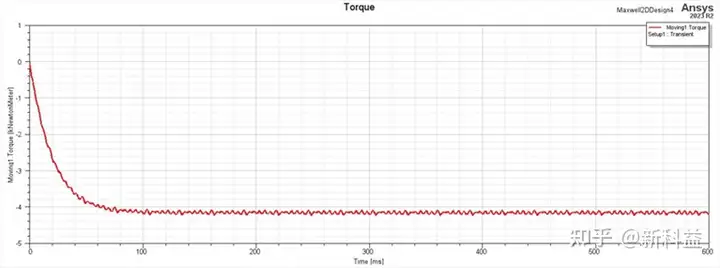

3)使用圆形非接触性边界,输出转矩正常:

图5
图6

二、总结
对于方形电机来说,不同种类的产品添加边界的方法并没有规律可循。根据电励磁直流有刷电机的案例,使用圆形非接触式边界可以得到想要的结果。
