Q3D等效电路输出操作指南

问题描述：等效电路有计算速度快，应用广泛的特点。在Q3d中针对不同模型导出不同求解的等效电路该如何操作？

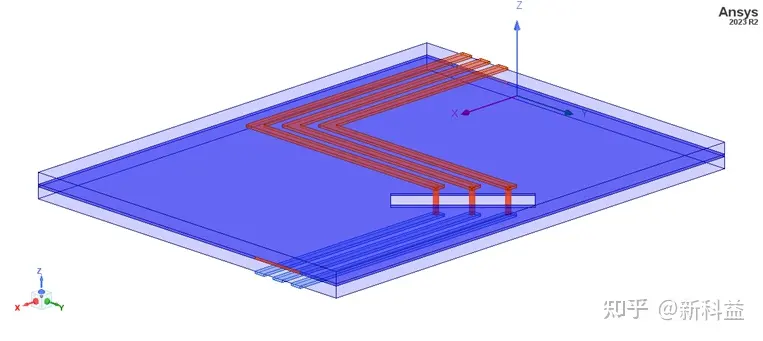

在Q3d中，求解不同的CGRL的寄生参数。

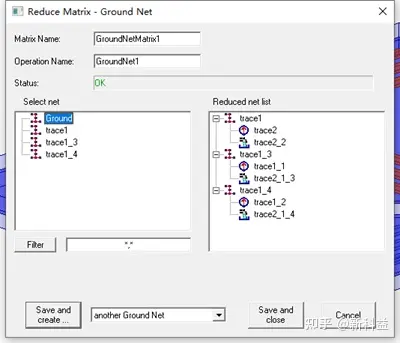

使用Reduce Matrix功能。在工程管理窗口Reduce Matrix右键，选择GroundNetMatrix，弹出小窗口如下：

选择需要接地的Net，点击Save and create…。

正常运行计算该design。运行结束后，点击results——solution data

在弹出的小窗口中，进入matrix选项卡，原始矩阵为未考虑接地Net的矩阵。

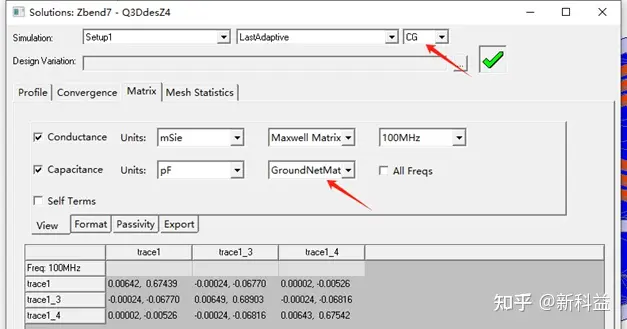

在Original栏点击下拉键，里面包含了在求解前所添加的所有Reduce Matrix的矩阵结果，选择Ground Net下的电容矩阵：

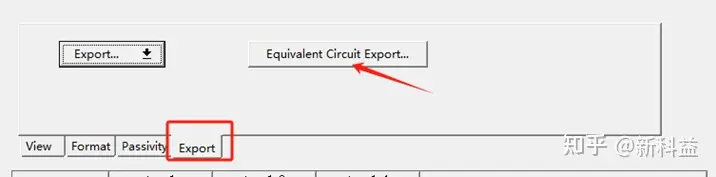

在下方选项卡中，从默认的View选项卡切换到Export选项卡，点击Equivalent Circuit Export…

在新弹出的小窗口中Matrix下拉选择groundnet：

选择导出路径，生成cir后缀文件。

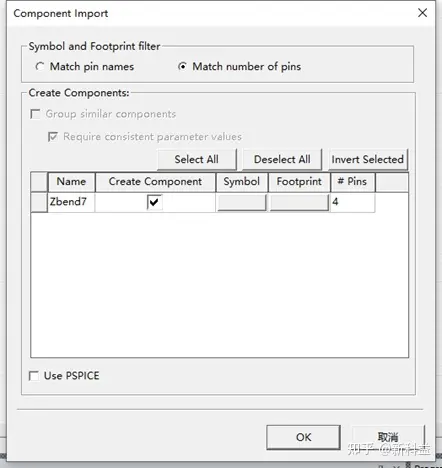

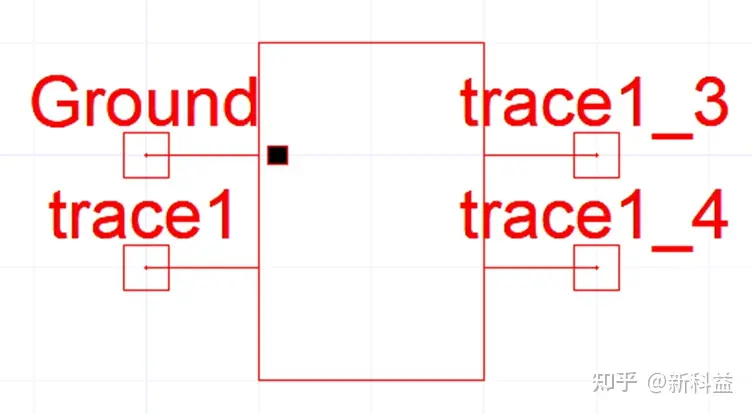

该文件可以导入各种电路编辑分析软件。例如在Simplorer软件中可以导入使用：
