Q3D助力功率模块RLC提取与等效电路搭建


一、自动识别导通路径,提取RL

Q3d有专业的分析求解器,对于不同的工作状态,可以选用DC RL,和AC RL。对于频段内的分析也可以使用扫频功能

图1:识别门极、集电极、发射极

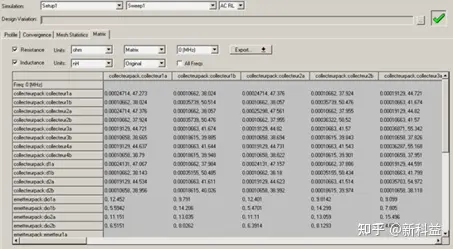

图2:RL矩阵

二、电容分析

在Q3d中,软件具有极高的易用性,自适应网格不仅降低了使用难度,更可以保证计算结果的一致性。

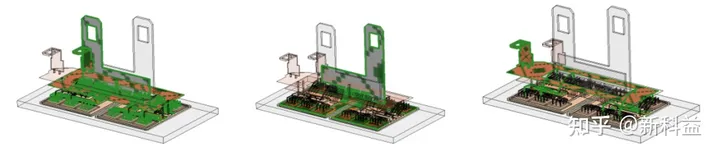

图3:自适应网格
图4:电容计算

三、考虑电流均匀分布

使用Q3d进行分析,我们在使用设置中保存场分析结果,配合编辑source,分析特定电流或电压下电流密度分布情况。

图5:电流密度分布

四、等效电路

等效电路对于系统分析有很高的便利性,Q3d可以提供等效电路模型,使系统分析时间大大减少。

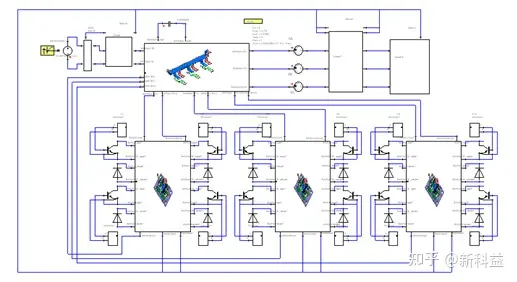

图6:等效电路模型
图7:功率模块开通关断波形
