TC集成环境导出NX部件至本地命名技巧


适用版本:NX所有版本


在日常工作当中,从TC集成环境导入导出NX装配的操作是普遍的。一般都是使用集成环境下NX中【将装配导入Teamcenter】及【从Teamcenter导出装配】两个命令,如图1。

TC集成环境导出NX部件至本地命名方法

图1

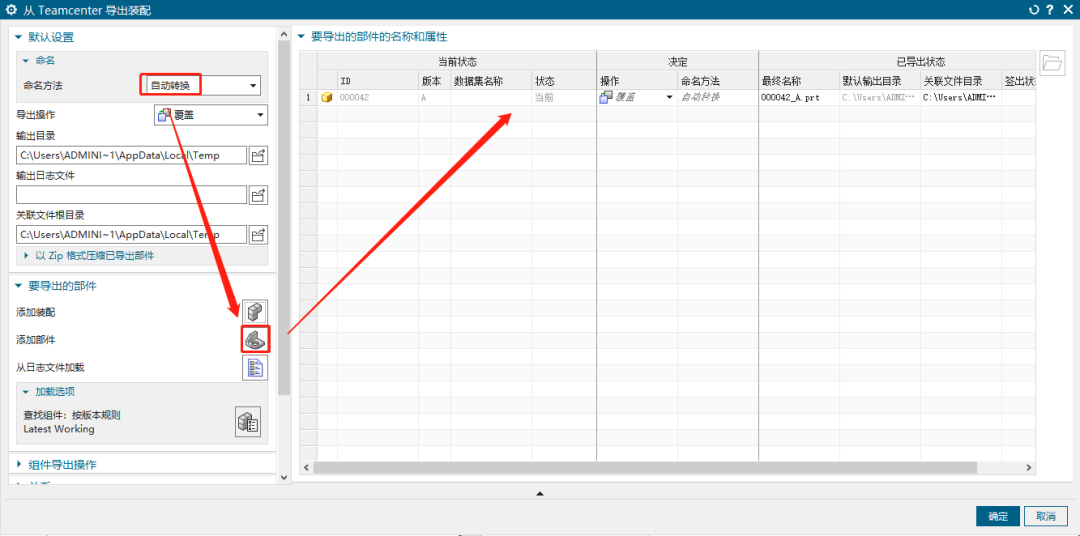

从TC导出装配或者组件,普遍的操作都是在命名方法中选取【自动转换】,然后选取需要导出的部件或者装配,将其导出至本地,如图2。

TC集成环境导出NX部件至本地命名方法

图2


本例中,导出至本地的组件由TC系统的流水码加上版本进行命名,如图3。

TC集成环境导出NX部件至本地命名方法

图3

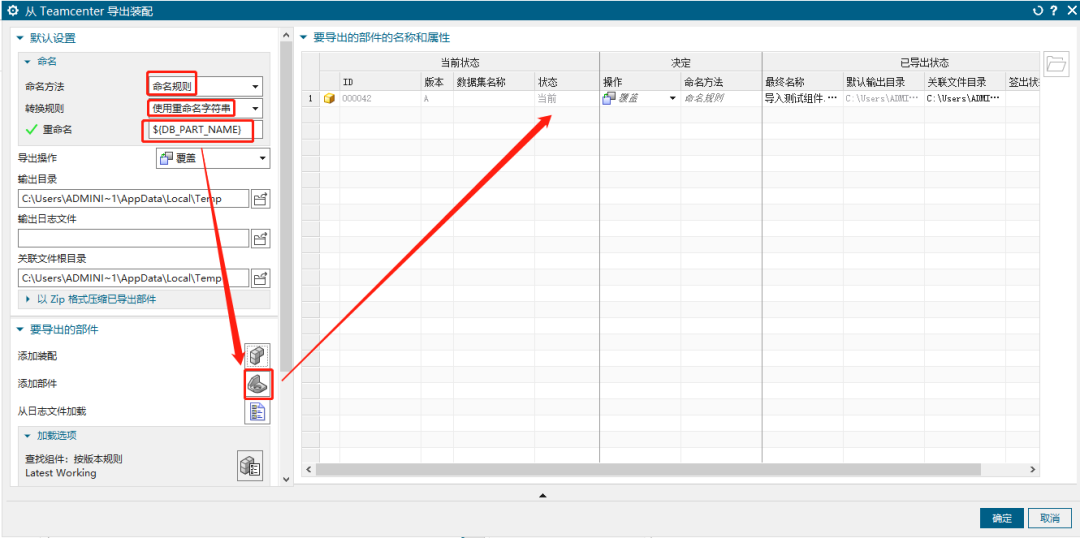

如果想指定名称命名,可以使用其他命名规则,在导出界面,选取【命名规则】,转换规则选取【使用重命名字符串】,重命名填写【${DB_PART_NAME}】,然后选取需要导出的部件或装配,将其导出至本地,如图4。

TC集成环境导出NX部件至本地命名方法

图4


现在导出至本地的组件由组件的图样名称进行命名,如图5。

TC集成环境导出NX部件至本地命名方法

图5

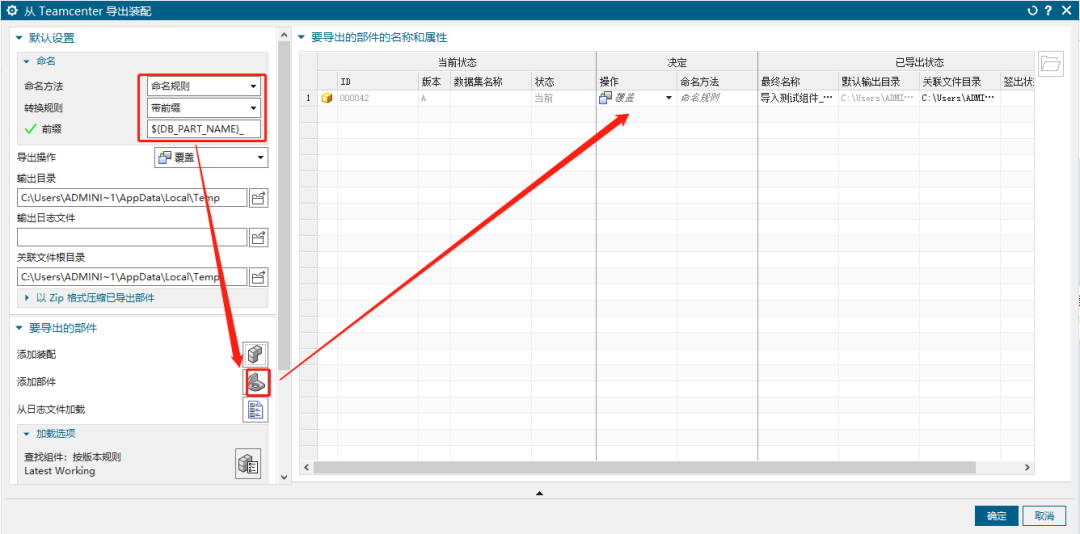

如果想保留ID,可以使用【带前缀】,在前缀处输入【${DB_PART_NAME}_】,然后选取需要导出的部件或装配,将其导出至本地,如图6。

TC集成环境导出NX部件至本地命名方法

图6


此时导出的组件名称就会显示图样名称加ID,如图7。

TC集成环境导出NX部件至本地命名方法

图7

希望在您遇到上述问题时,对您有所帮助。
