适用版本:Teamcenter 11.6,Creo 5.0.4.0

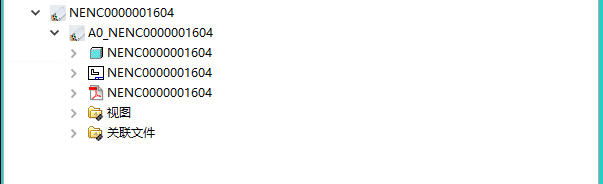

安装完teamcenter与Creo的集成后,尝试将Creo数模和图纸上传到TC后发现JT文件转换不出来,如图一所示。
图一

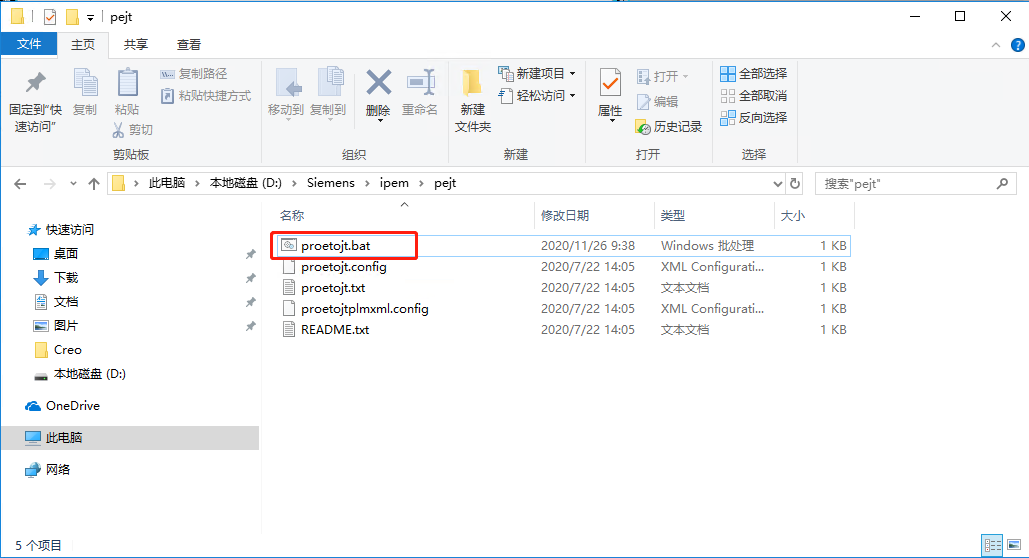

这是由于版本 5.0.2和版本 4.0 M070 中对Creo进行的更改破坏了该功能。此时需要做一点改动,进入Creo集成安装路径,找到“proetojt.bat”文件,如图二所示,点击鼠标右键进行编辑。
图二

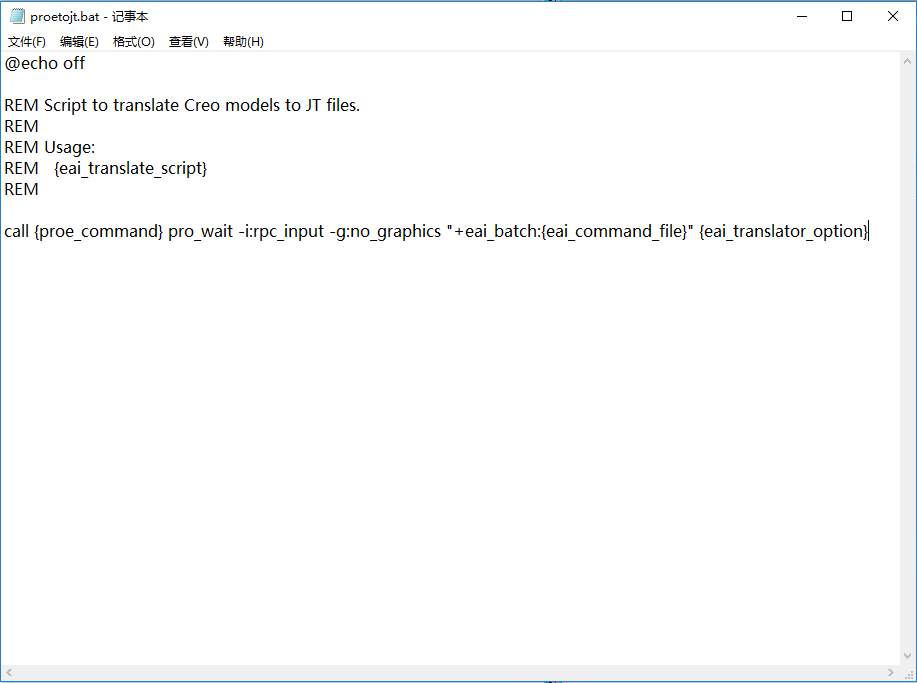

将原来的“call {proe_command} pro_wait -g:no_graphics “+eai_batch:{eai_command_file}” {eai_translator_option}”语句修改为“call {proe_command} pro_wait -i:rpc_input -g:no_graphics “+eai_batch:{eai_command_file}” {eai_translator_option}”语句并保存,如图三所示。
图三

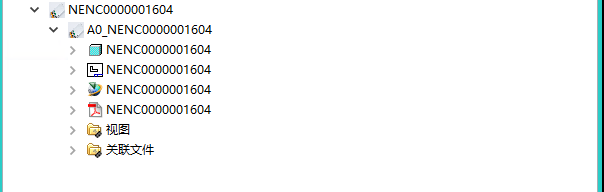

将刚才测试的零件在Creo中打开并签出,再次上传到TC,JT文件已经能正常转换出来。如图四所示
图四

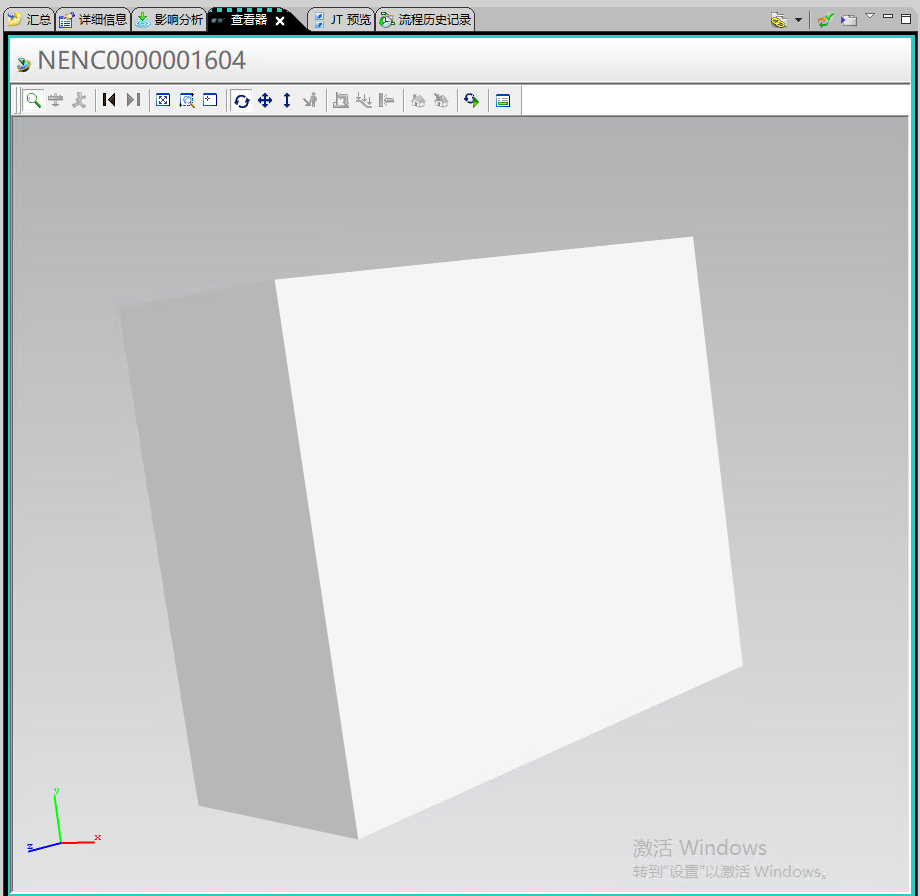

点击JT文件在查看器中查看,可以看到设计的数模说明JT文件无损坏,如图五所示,转JT功能能正常使用。
图五
