CONVERGE计算域管路压降获取方法


  可将需要计算压降的目标管段及其上游计算域和下游计算域分成三个不同的region,计算完成之后在regions_flow.out中会输出相邻region交界面上的平均压力。将目标管段上下游交界面上的平均压力相减即得到压降。


下面以简单管路模型进行说明:


  1. 几何模型及边界分割 下图几何为本文示意模型,我们的目标是统计中间黄色管段的压降。

我们将目标管段分成了单独的边界,另外上下游管路也分成了独立的边界,加上进口和出口,总共有5个边界,如下图所示:

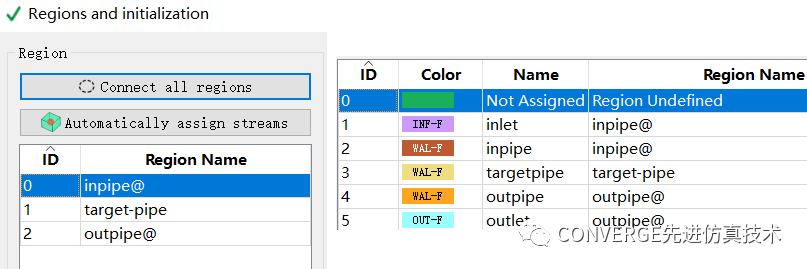

2.region定义

   将这个五个边界分成三个region,如下图所示

CONVERGE如何获得计算域中某段管路的压降?

3. 结果处理

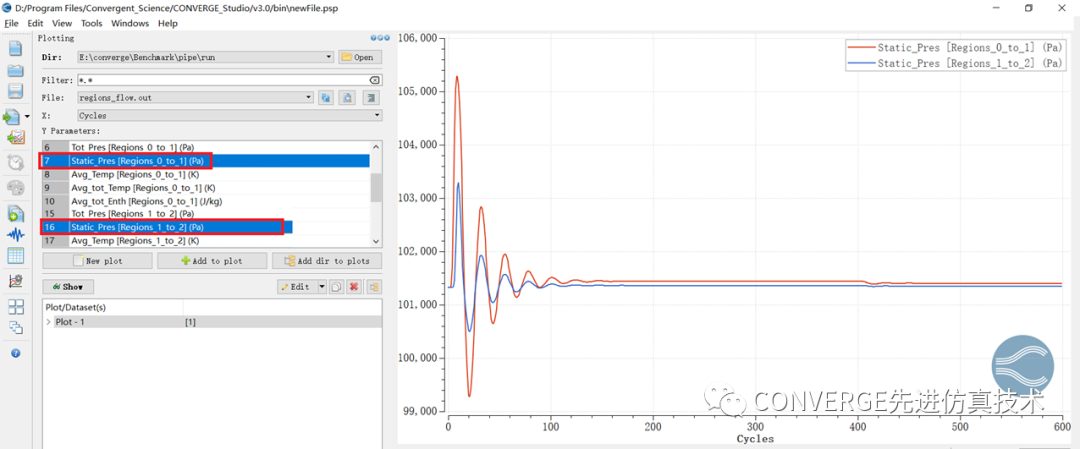

   完成计算之后,通过regions_flow.out可以得到目标管段进出口界面上的平均压力,如下图所示的Static_Pres [Regions_0_to_1] 和Static_Pres [Regions_1_to_2] ,将两者相减即得到目标管段的压差。

CONVERGE如何获得计算域中某段管路的压降?
