CAESES技巧：获取船壳外飘角信息的方法

在船型的设计优化和开发阶段，通常会使用到母船型或是相近船型用于初始设计方案的参考。而在船体的全参数化建模的过程中，设计水线以及甲板边线高度处的外飘角通常是必不可少的输入信息，为确保指定的初始外飘角较为合理，预先获取参考船型的外飘角信息，将为建模过程中的外飘角取值提供极大的便利。

本篇文章中，我们结合具体案例，就如何获取船壳在某水线高度处外飘角信息的方法向大家进行介绍。

具体步骤

以我们熟悉的KCS船（Lpp=230m）为例，具体操作步骤如下：

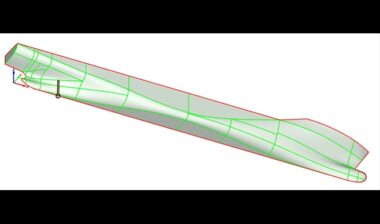

（1）导入.iges几何模型，并依据导入的几何表面，新生成一个Brep格式的模型，做为外飘角的分析对象。

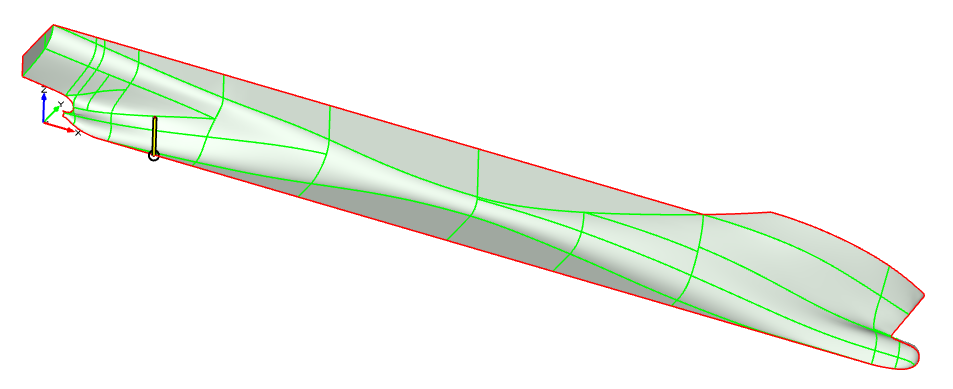

（2）沿Y-(Z, X)平面，创建一条参考直线Fline，假定取X=30m，高度变化为0~10.8m，生成的参考线如下图所示：

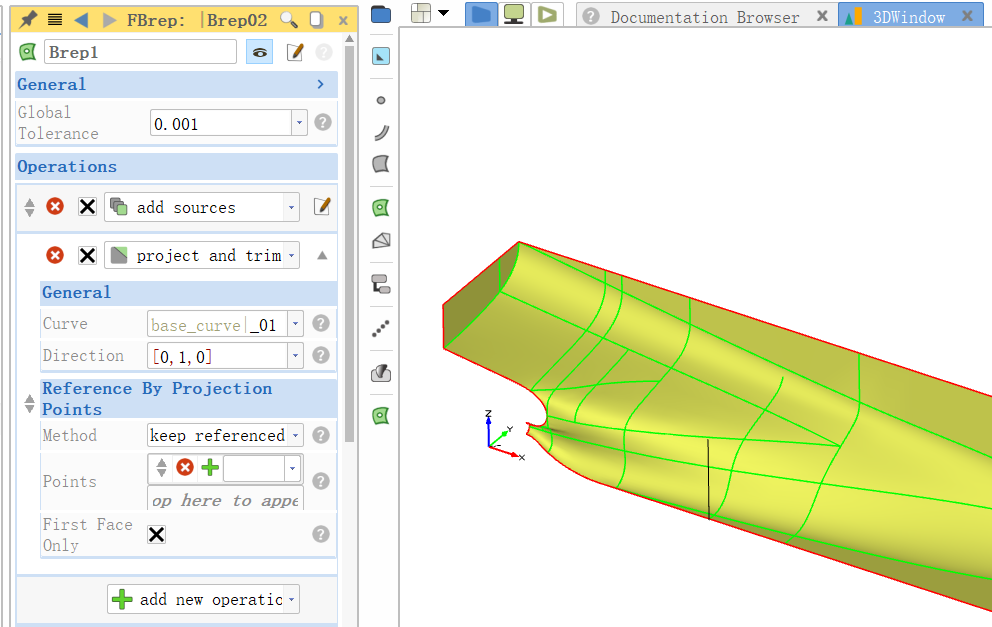

（3）创建投影曲线，在Brep中应用Project and trim功能将参考线沿Y轴正方向往Brep曲面上做投影，得到一条投影线。

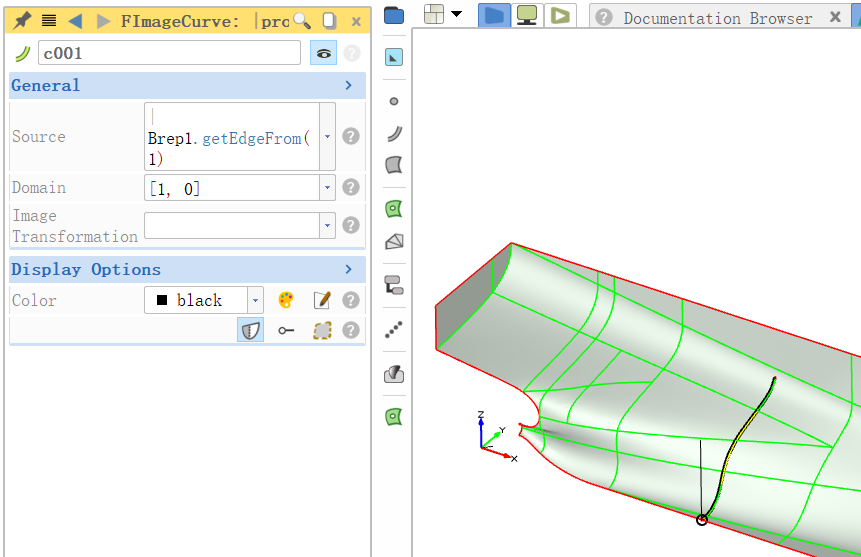

（4）建立Image curve，Source一栏通过.getEdgeFrom(Operation Index)命令，获取投影曲线，并通过修改Domain的顺序，确保该曲线由起点到终点方向是自下而上的。

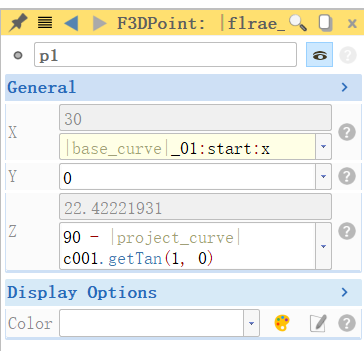

（5）读取外飘角，由于投影曲线c001的终点高度与参考线的高度一致均为10.8m（设计水线的高度），因此通过求该曲线在终点位置与Z轴的夹角，或是与Y轴夹角的余角都可以得到设计水线高度处的外飘角。这里我们首先采用c001.getTan（1，0）来获取投影曲线在终点处与Y轴的夹角，再通过求余角得到外飘角数值，此时，新建一个点p1，X坐标与参考线的位置一致，Z坐标用得到的外飘角数值来表示。

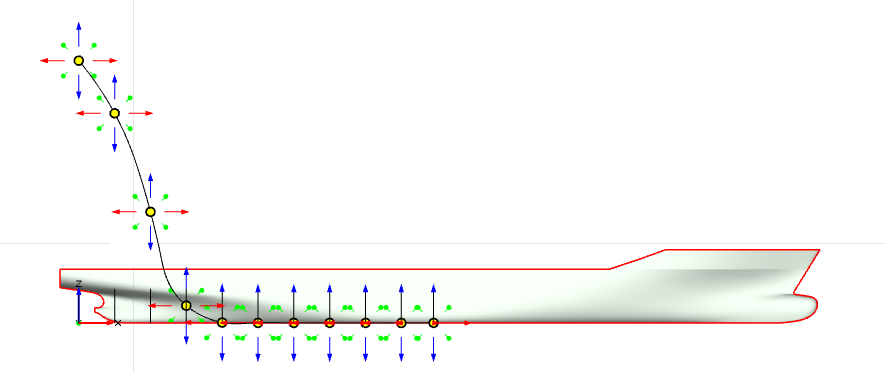

（6）依照上述方法，沿船身方向做出若干条投影曲线，对应生成相同数量用高度表征外飘角大小的点，然后用Interpolation curve将这些点连成一条光顺的曲线，做为设计水线高度处的外飘角变化曲线，如下图所示，为通过该方法得到的船体后部外飘角变化曲线。

当需要查看其他水线高度处的飘角时，同样方法，将参考线的高度修改为目标水线高度即可。

拓展

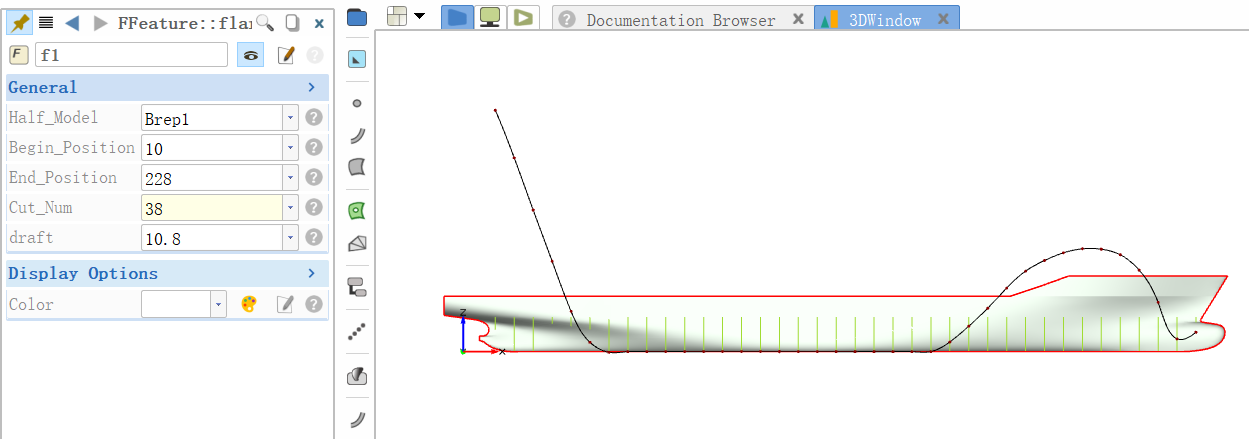

上述操作通过CAESES软件的Feature功能，能够很好地实现自动化。导入船体几何模型后，生成Brep格式曲面，然后应用开发好的Feature程序仅需要输入起、止位置的X坐标，投影曲线条数以及水线高度这4个参数即可快速得到外飘角变化曲线。

结语

我们总结了在CAESES软件中获取外飘角信息的具体步骤，方便用户获取母船型任意水线高度处的外飘角信息，并基于Feature为整套操作流程开发了自动化程序，有助于大幅提高工作效率。
