相信大家都已经按捺不住,摩拳擦掌了,那么让我们来看看本次发布给大家带来了哪些惊喜:
我的大部分设计时间都花在了布线上,AD20新的布线功能将至少节省我40%的设计时间。”Progressive Dynamics 公司的电子设计师马克·罗斯说,“如果我还不是Altium Designer用户,我会因为其新的布线功能而改用这款软件。
任意角度布线
在高密度板上绕开障碍物进行专业操作,并且深入到您的BGA中走线,从而无需额外的信号层。借助智能避障算法,您可以使用切向弧避开障碍物,从而最有效地利用您的电路板空间。
走线的平滑处理
对走线进行编辑以改善信号完整性是很耗费时间的,尤其是当您必须对单个弧线以及蛇形调整线进行编辑的时候。这就是为什么Altium Designer 20合并了新的布线优化引擎和高级的推挤功能以帮助加快该过程,从而提高生产率的原因。
基于时间的长度匹配
高速数字电路取决于准时到达的信号和数据。如果走线调整不当,飞行时间会有所变化,并且数据错误可能会很多。Altium Designer 20计算走线上的传播时间,并为高速数字信号提供同步的飞行时间。
新的高级布线功能使用户能够使用PCIe 4.0/5.0、USB3.2、100G 以太网等现代串行总线和DDR3/4/5等并行总线来高效设计高密度、高速电路板。
新的原理图增强

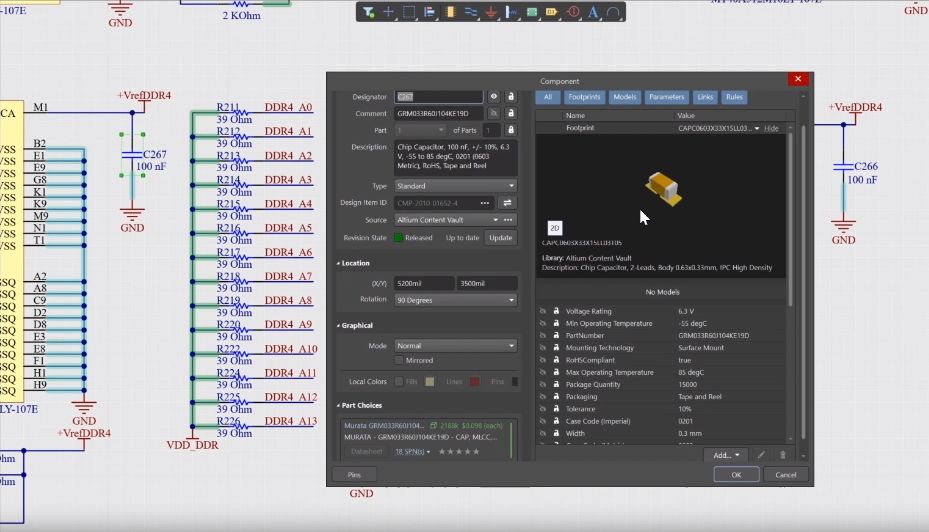

Altium Designer在其原理图编辑器上进行了改进,引入了新的DirectX引擎,即时编译功能以及更加简化的交互式属性面板。
爬电电压规则
在高电压电路中,爬电是一个问题,会引起泄漏电流,从而危害您的设计。Altium Designer 20具有可以帮助您避免爬电带来影响的新功能。
大神也在博客中给我们科普了:爬电是什么玩意儿?
返回路径检查

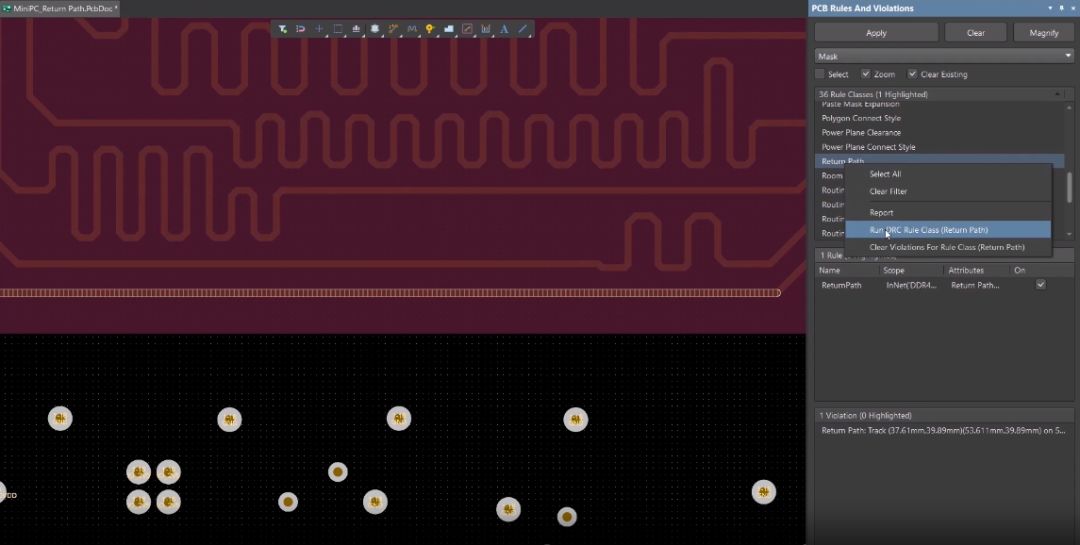

除非提供适当的返回路径,否则高速信号会产生电磁场,这可能导致串扰,数据错误或辐射干扰。正确的返回路径可使噪声电流通过非常低的阻抗返回到地,从而消除了这些问题。Altium Designer 20将监视返回路径并检查所有参考多边形的返回路径完整性,因此您无需手动执行此操作。
