AutoCAD线宽设置与调整技巧

CAD关于线宽

名词解释:线宽是图形对象的一个基本的属性,但它不属于一个几何属性,也就是说,更改线宽设置并不可能改变图形的外观和形状等特征,更改线宽后,选定对象的厚度会发生变化,线宽的主要的作用就是控制打印,也就是说控制图形在打印时的线条的宽度。


修改线宽操作

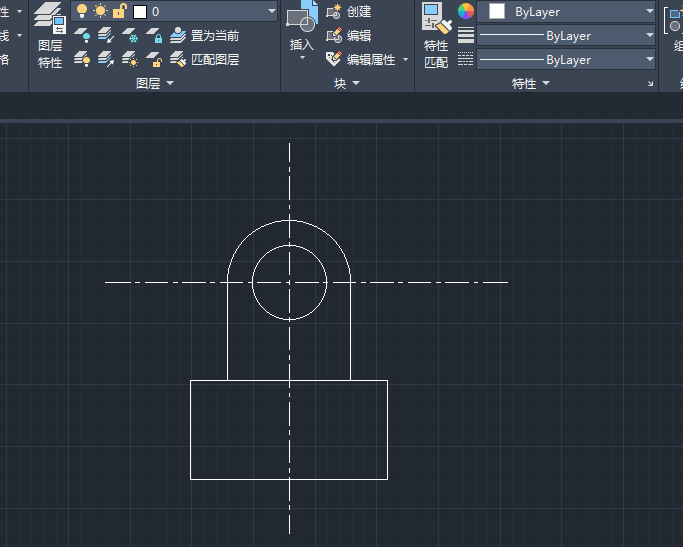

1.移动光标选中需要更改线宽的图形对象

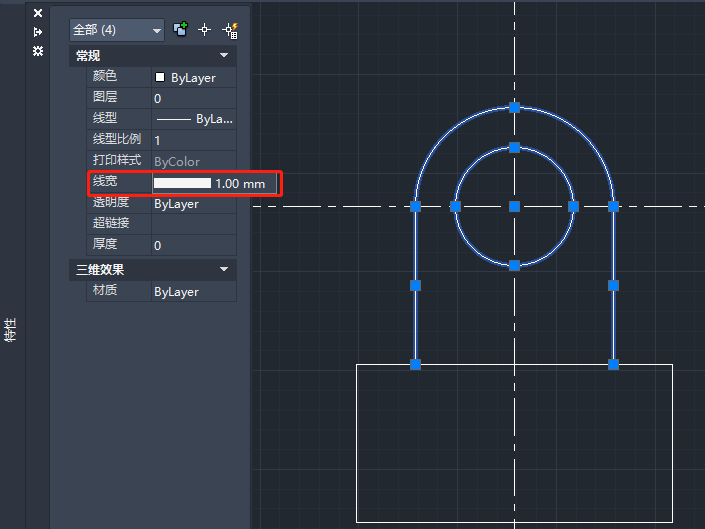

2.在“特性选项版中”(Ctrl+1打开特性选项版),将线宽设置为1.00mm,如下图所示:

/subpart/image/201909/https://www.ruanfujia.com/wp-content/uploads/2022/12/20221207173635-63905ea3ef965.png

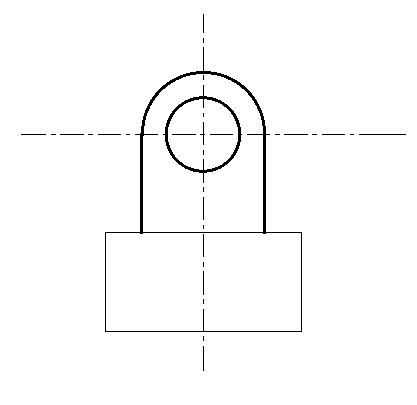

3.这时候选中图形的线宽已经变为1.00mm了,但是这时线宽预览看起来相同,因为它们以近似的像素宽度显示在显示器上。但如果将这个图形打印出啦,它们将以正确的厚度显示出效果。(如何进行页面设置与打印将会在后一章节教大家学习)

ps:在cad中,默认线宽是0.25mm

/subpart/image/201909/https://www.ruanfujia.com/wp-content/uploads/2022/12/20221207173641-63905ea914270.png

控制线宽显示

要控制线宽的显示,请单击线宽列表底部的“线宽设置”按钮。在“线宽设置”对话框中,可以选择要显示还是隐藏线宽。

/subpart/image/201909/https://www.ruanfujia.com/wp-content/uploads/2022/12/20221207173641-63905ea932ea6.gif
