CATIA软件学习指南

 CATIA是法国Dassault System公司旗下的CAD/CAE/CAM一体化软件,Dassault System 成立于1981年,CATIA是法语Conception Assistée Tridimensionnelle Interactive Appliquée的首字母缩写,同时也是英语Computer Aided Three-dimensional Interactive Application的首字母缩写。

 在70年代Dassault Aviation成为了第一个用户,Dassault Aviation 是世界著名的航空航天企业,其产品以幻影2000和阵风战斗机最为著名。从1982年到1988年,CATIA 相继发布了1版本、2版本、3版本,并于1993年发布了功能强大的4版本,CATIA软件分为V4版本和 V5版本两个系列。V4版本应用于UNIX 平台,V5版本应用于UNIX和Windows 两种平台。

 CATIA如今其在CAD/CAE/CAM 以及PDM 领域内的领导地位,已得到世界范围内的承认。处于世界CAD/CAE/CAM领域的领导地位,广泛应用于航空航天、汽车制造、造船、机械制造、电子\电器、消费品行业,它的集成解决方案覆盖所有的产品设计与制造领域,其特有的DMU电子样机模块功能及混合建模技术更是推动着企业竞争力和生产力的提高。

CATIA 提供方便的解决方案,迎合所有工业领域的大、中、小型企业需要。上到波音747飞机、火箭发动机,下到化妆品的包装盒,几乎涵盖了所有的制造业产品。在世界上有超过13,000的用户选择了CATIA。CATIA 源于航空航天业,但其强大的功能已得到各行业的认可,


产品及服务

 模块化的CATIA系列产品提供产品的风格和外型设计、机械设计、设备与系统工程、管理数字样机、机械加工、分析和模拟。CATIA产品基于开放式可扩展的V5架构。

 通过使企业能够重用产品设计知识,缩短开发周期,CATIA解决方案加快企业对市场的需求的反应。自1999年以来,市场上广泛采用它的数字样机流程,从而使之成为世界上最常用的产品开发系统。

 CATIA系列产品在八大领域里提供3D设计和模拟解决方案:汽车、航空航天、船舶制造、厂房设计(主要是钢构厂房)、建筑、电力与电子、消费品和通用机械制造。

核心技术

CATIA先进的混合建模技术

设计对象的混合建模:在CATIA的设计环境中,无论是实体还是曲面,做到了真正的交互操作;

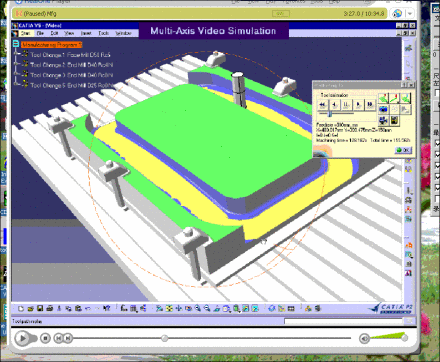

CATIA NC加工仿真技术

 变量和参数化混合建模:在设计时,设计者不必考虑如何参数化设计目标,CATIA提供了变量驱动及后参数化能力。

 几何和智能工程混合建模:对于一个企业,可以将企业多年的经验积累到CATIA的知识库中,用于指导本企业新手,或指导新车型的开发,加速新型号推向市场的时间。


CATIA具有在整个产品周期内的方便的修改能力,尤其是后期修改性

 无论是实体建模还是曲面造型,由于CATIA提供了智能化的树结构,用户可方便快捷的对产品进行重复修改,即使是在设计的最后阶段需要做重大的修改,或者是对原有方案的更新换代,对于CATIA来说,都是非常容易的事。


CATIA所有模块具有全相关性

 CATIA的各个模块基于统一的数据平台,因此CATIA的各个模块存在着真正的全相关性,三维模型的修改,能完全体现 在二维模型,模拟分析,模具和数控加工的程序中。


并行工程的设计环境使得设计周期大大缩短

 CATIA 提供的多模型链接的工作环境及混合建模方式,使得并行工程设计模式已不再是新鲜的概念,总体设计部门只要将基本的结构尺寸发放出去,各分系统的人员便可开始工作,既可协同工作,又不互相牵连;由于模型之间的互相联结性,使得上游设计结果可做为下游的参考,同时,上游对设计的修改能直接影响到下游工作的刷新。实现真正的并行工程设计环境。


CATIA覆盖了产品开发的整个过程

 CATIA 提供了完备的设计能力:从产品的概念设计到最终产品的形成,以其精确可靠的解决方案提供了完整的2D、3D、参数化混合建模及数据管理手段,从单个零件的设计到最终电子样机的建立;同时,作为一个完全集成化的软件系统,CATIA将机械设计,工程分析及仿真,数控加工和CATweb网络应用解决方案有机的结合在一起,为用户提供严密的无纸工作环境,特别是CATIA中的针对汽车、摩托车业的专用模块。

功能和模块

曲面设计模块

CATIA拥有强大的曲面设计模块。


1.Generative Shape Design

 简称GSD,创成式造型,非常完整的曲线操作工具和最基础的曲面构造工具,除了可以完成所有曲线操作以外,可以完成拉伸,旋转,扫描,边界填补,桥接,修补碎片,拼接,凸点,裁剪,光顺,投影和高级投影,倒角等功能,连续性最高达到G2,生成封闭片体Volume,完全达到普通三维CAD软件曲面造型功能,比如Pro/E。完全参数化操作。


2.Free Style Surface

 简称FSS,自由风格造型,几乎完全非参。除了包括GSD中的所有功能以外,还可完成诸如曲面控制点(可实现多曲面到整个产品外形同步调整控制点、变形),自由约束边界,去除参数,达到汽车A面标准的曲面桥接、倒角、光顺等功能,所有命令都可以非常轻松的达到G2。


3.Automotive Class A

 简称ACA,汽车A级曲面,完全非参,此模块提供了强大的曲线曲面编辑功能,和无比强大的一键曲面光顺功能。几乎所有命令可达到G3,而且不破坏原有光顺外形。可实现多曲面甚至整个产品外形的同步曲面操作(控制点拖动,光顺,倒角等)。


4.FreeStyle Sketch Tracer

 简称FST,自由风格草图绘制,可根据产品的三视图或照片描出基本外形曲线。


5.Digitized Shape Editor

 简称DSE,数字曲面编辑器,根据输入的点云数据,进行采样,编辑,裁剪已达到最接近产品外形的要求,可生成高质量的mesh小三角片体。完全非参。


6.Quick Surface Reconstruction

 简称QSR,快速曲面重构,根据输入的点云数据或者mesh以后的小三角片体,提供各种方式生成曲线,以供曲面造型,完全非参。


7.Shape Sculpter

 小三角片体外形编辑,可以对小三角片体进行各种操作,功能几乎强大到与CATIA曲面操作相同,完全非参。


8.Automotive BIW Fastening

汽车白车身紧固,设计汽车白车身各钣金件之间的焊接方式和焊接几何尺寸。


9.Image & Shape

 可以像捏橡皮泥一样拖动,拉伸,扭转产品外形、增加“Image Shape(橡皮泥块)”等方式以达到理想的设计外形。可以极其快速的完成产品外形概念设计。

 1~9包括在Shape design & Styling模块中


10.Healing Assistant

 一个极其强大的曲面缝补工具,可以将各种破面缺陷自动找出并缝补。

标准件库

CATIA自有标准件库

指CATIA系统自带的标准件库,其包含螺栓,螺母,螺钉,螺柱,键,销,垫圈,挡圈,密封圈,弹簧,型材,法兰等常用零部件,模型数据可被直接调用。


第三方CATIA零部件数据资源库

 “LinkAble PARTcommunity 在线零部件数据资源库:LinkAble PARTcommunity旨在为基于CATIA环境的设计者提供完善而有效的零部件三维数据资源,用于本地产品的开发和配置。LinkAble PARTcommunity除包含完整的ISO / EN / DIN标准件模型数据资源外,更囊括数百家国内外厂商的零部件产品模型,涉及气动、液压、FA自动化、五金、管路、操作件、阀门、紧固件等多个门类,能够满足机电产品及装备制造业企业的产品研发人员日常所需,且该在线模型库为终身免费注册和使用。LinkAble PARTcommunity提供CATIA的原始格式模型下载接口外,还提供名为Part2CAD的集成接口,可将在线模型下载后直接打开于本地CATIA界面。”


“PARTsolutions离线模型库

 名为PARTsolutions,是翎瑞鸿翔与德国卡迪纳斯共同面向中国市场推出的CATIA离线版零部件数据资源库解决方案,其不仅可提供比PARTcommunity更为丰富的零部件数据资源,而且采取局域网服务器-客户端安装方式,大大提高了CATIA终端对模型数据的搜索和调用效率,此外,接口程序提供了二者的无缝嵌入式集成方案。此外,PARTsolutions可与CATIA及其PLM环境实现紧密集成,实现企业内部物料信息与模型信息的对接,从而在源头上避免和减少了一物多码现象。同时为了因应制造业行业的需求,该模型库提供企业自有数据资源的配置模块,可为企业本地服务器提供兼容多CAD环境的企标件和特定供应商产品数据的配置任务。

主要客户

 CATIA比较广泛的用于汽车、航空航天、轮船、军工、仪器仪表、建筑工程、电气管道、通信等方方面面。

最大的客户有:通用(同时使用UG),波音麦道,空客,福特,大众,戴克,宝马,沃尔沃,标致雪铁龙,丰田,本田,雷诺,达索飞机,菲亚特,三菱汽车,西门子,博世,现代,起亚,中国的上汽,一汽,东风等大公司。欧盟以及其成员国军方,美国军方都是其忠实的用户。在中国CATIA也拥有越来越多的用户群

 CATIA 不仅能够为所有产品建模,还能够在现实行为背景下建模:在体验时代进行设计。系统架构师、工程师、设计师、建筑专业人员和所有贡献者都能定义、构思和塑造互联世界。


CATIA 在达索系统 3DEXPERIENCE 平台的技术支持下,能够实现:

 1.基于单一数据源的社交设计环境,并允许您通过强大的 3D 仪表板进行访问,从而促进跨所有相关人员(包括移动工作者)的商业情报互访,以及实时并行的设计和协作;

 2.为有经验者和访客用户提供的直观 3DEXPERIENCE,配有可优化用户使用效果的世界级 3D 建模和仿真功能;

 3.包容性产品开发平台,可与现有流程和工具轻松集成。这一配置允许不同专业在产品开发过程的各个阶段充分利用强大的集成式专家应用程序;

 CATIA 的设计、工程、系统工程和建筑应用程序是达索系统 Industry Solution Experience 应对特定行业需求的核心。这彻底改变了企业构思、开发和实现新产品的方式,通过创新的用户体验带来竞争优势。

 CATIA可以通过三维建模帮助制造厂商设计他们未来的产品,并支持从项目前阶段、具体的设计、分析、模拟、组装到维护在内的全部工业设计流程。CATIA 是全球领头的三维产品设计和三维机械体验解决方案。CATIA被不同行业的企业采用,用以开发我们日常生活见到和使用的产品。

 CATIA不单单能够为所有的产品进行三维建模,还可以在显示行为背景下进行三维建模:在体验时代进行三维机械设计。在用户使用过程中,可以自发定义、构思和塑造三维世界,不论是设计师、建筑专业人员、工程师、系统架构师等,都可以自行操作。

 CATIA的设计、系统工程和建筑应用程序是达索公司Industry Solution Experience 对应特定行业需求所推出的核心产品。不仅通过创新的用户体验带来竞争优势,也改变了企业构思、开发和实现新产品的方式。
