FLUENT多相流实践：VOF模型操作示范

前言

“相”指不同物态或同一物态的不同物理性质或力学状态。相具有可定义的边界，对周围流场有特定的动力响应，相一般分为固体、液体和气体，但也指其他形式：有不同化学属性的材料，但属于同一种物理相（如液-液）。在Fluent中关于多相流的求解模型有三种，分别是VOF模型、欧拉多相模型、混合模型。本文基于VOF模型讲解Fluent如何进行多相流的计算分析。本篇文章对于一些基础操作没有过多介绍，如果不熟悉基础操作的，可以查看我的前两篇关于Fluent基础操作的实例文章。

一、实例介绍

模拟向一个盛满空气的立方体中以一定的速度注入水的实例。

模型下载：https://pan.baidu.com/s/10e8AcXhHMaCyn2pHSz7dRw 提取码：uy2j

二、操作步骤

1、加载模型

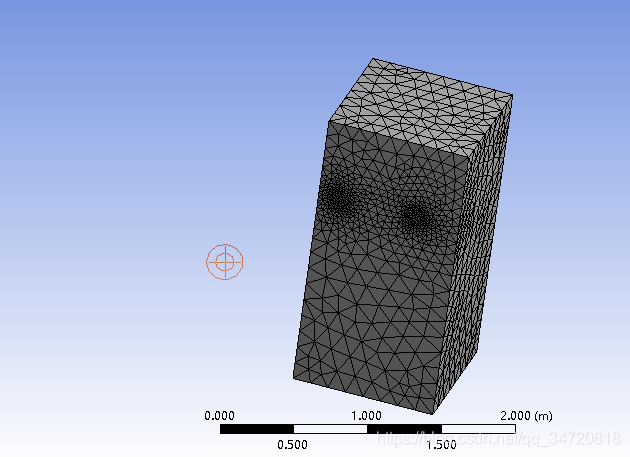

2、格网划分

3、边界命名

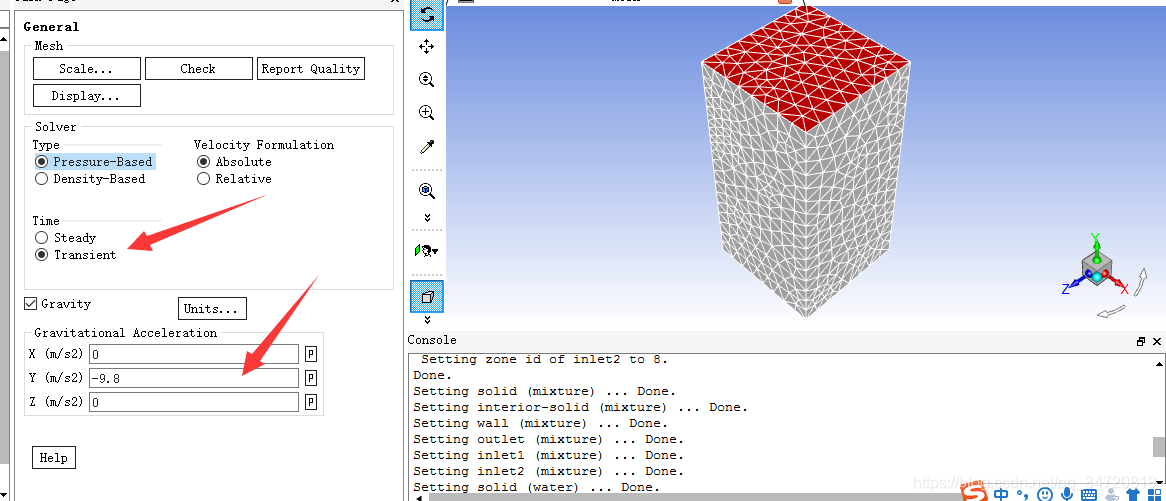

4、Fluent设置，选择“瞬态”并考虑重力

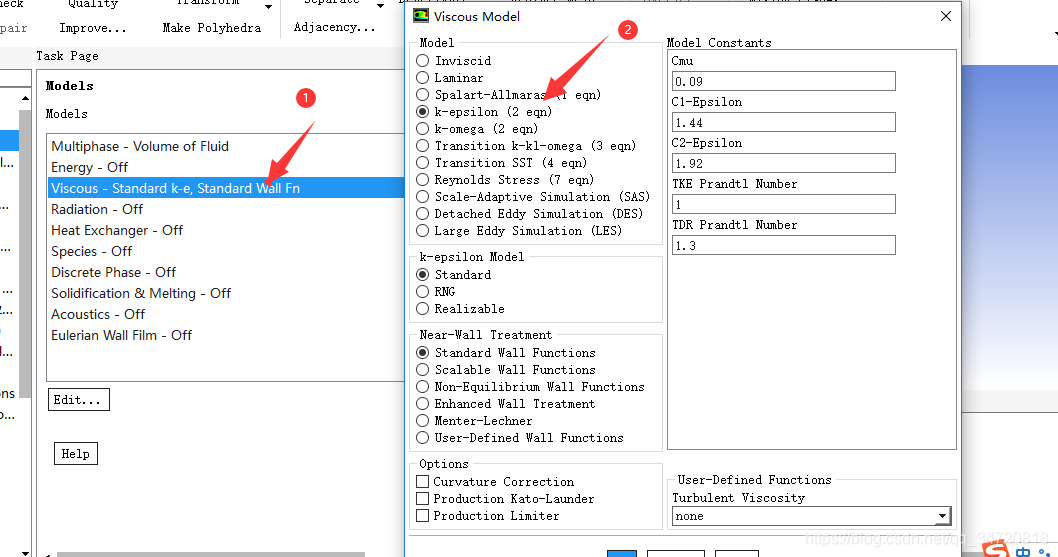

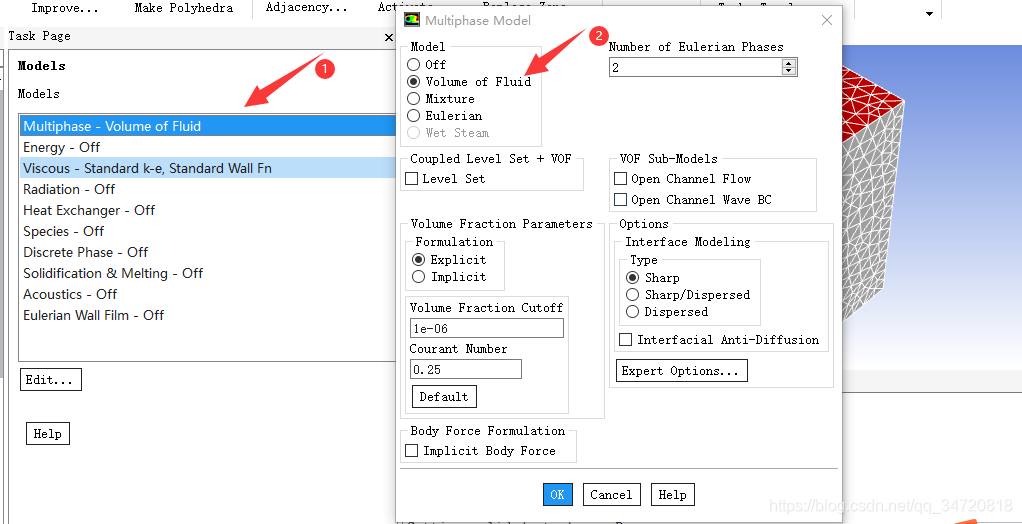

5、打开多相流和湍流模型

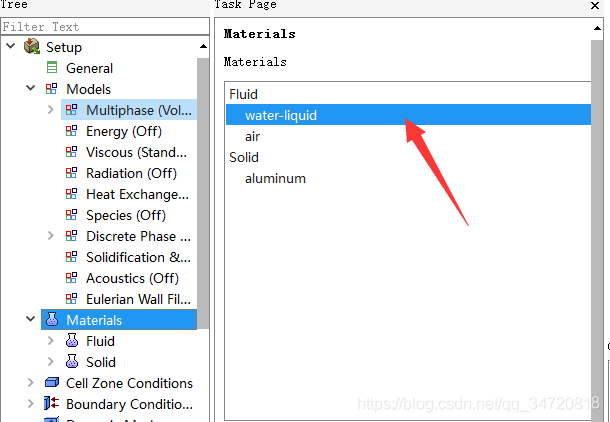

6、从材料库中添加“水”材料

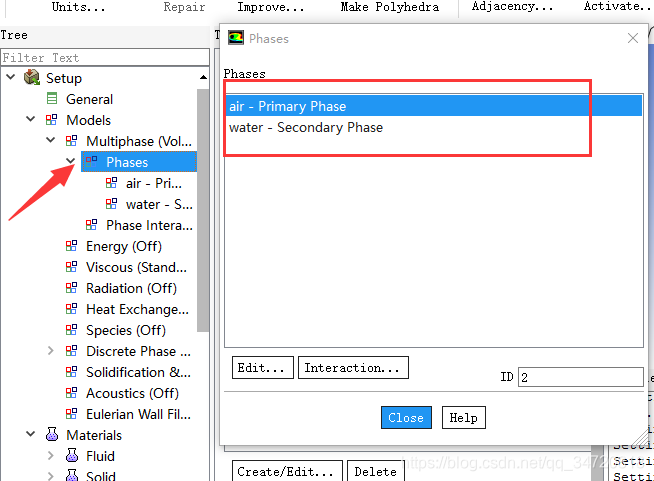

7、设置相

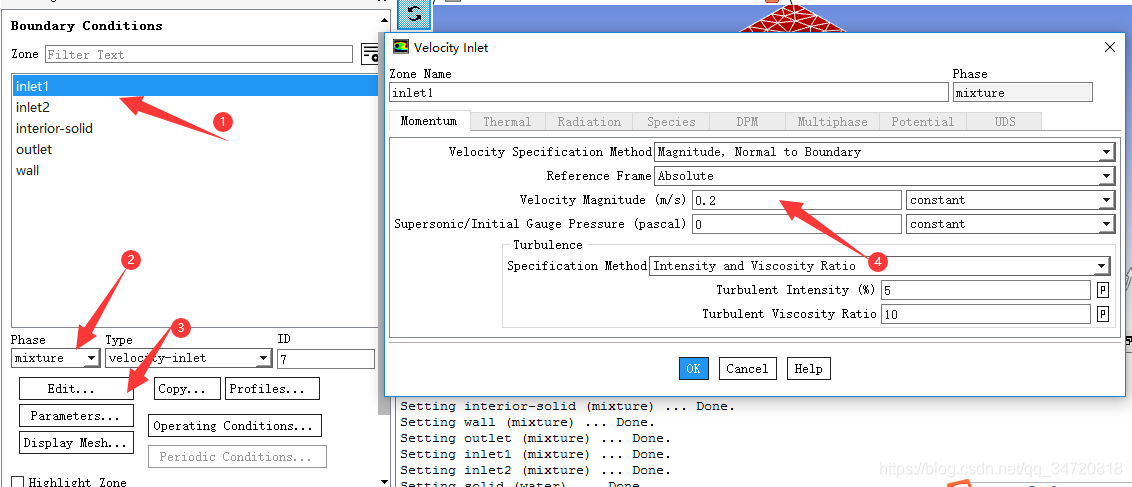

8、设置入口1，混合相的边界条件，速度为0.2m/s

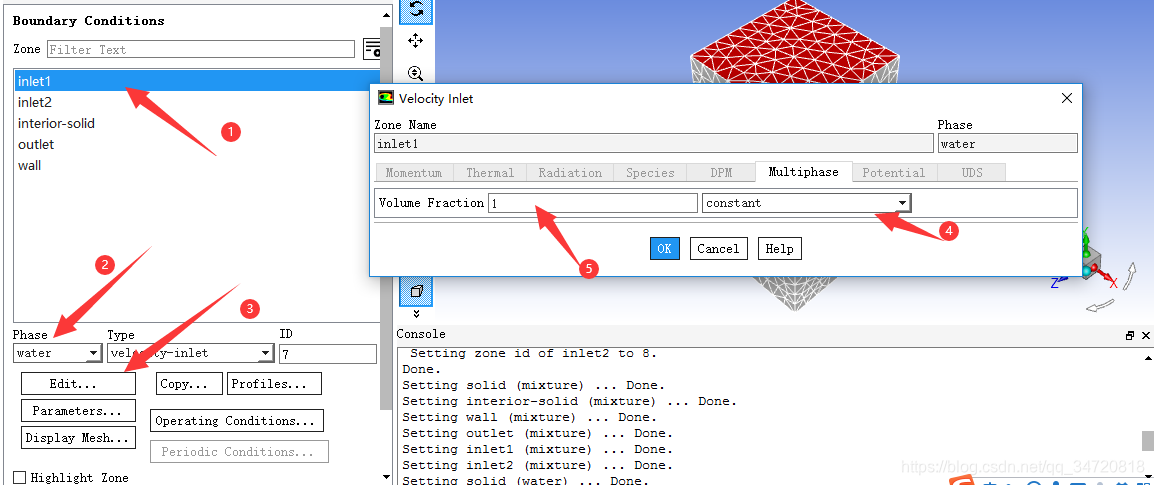

9、设置入口1，水相的边界条件，体积分数为1

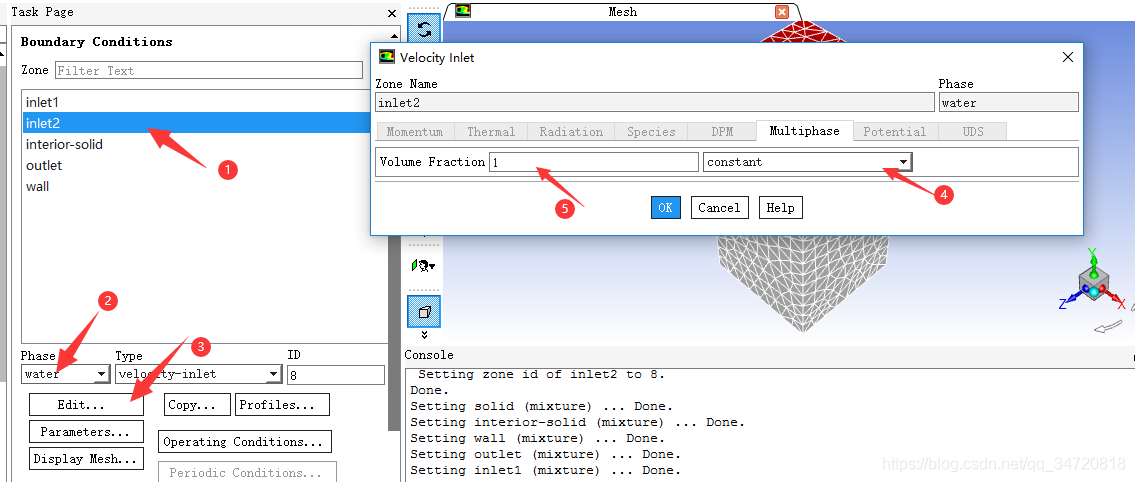

10、设置入口2，混合相的边界条件，速度为0.7m/s，水相边界条件，体积分数为1

11、初始化

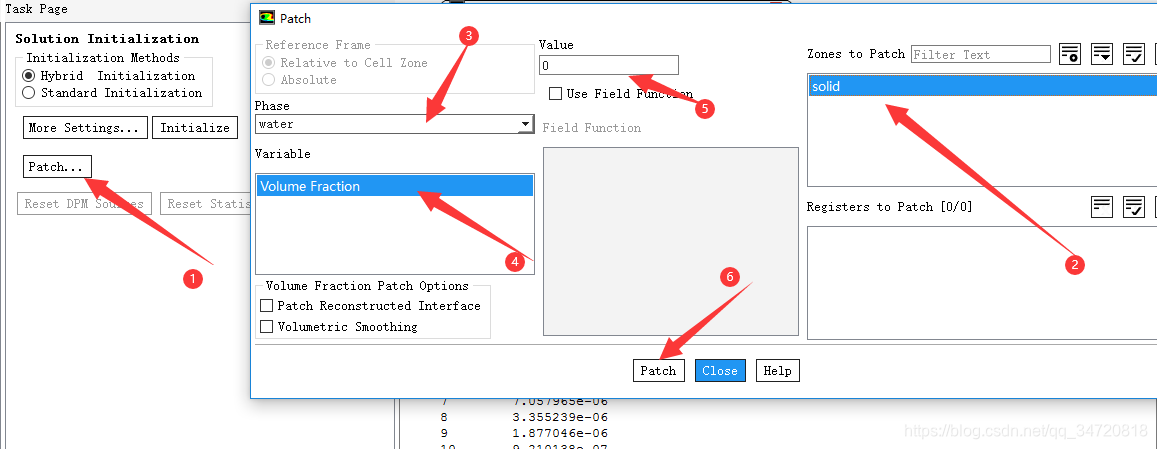

12、将整体模型外部体积分数设为0

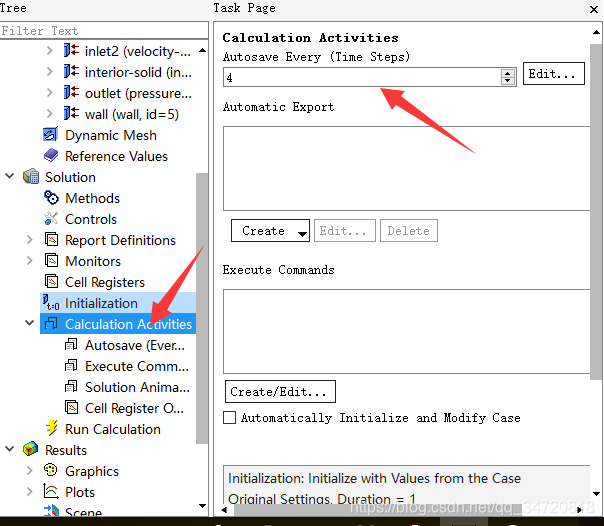

13、设置每4个时间步保存一次数据

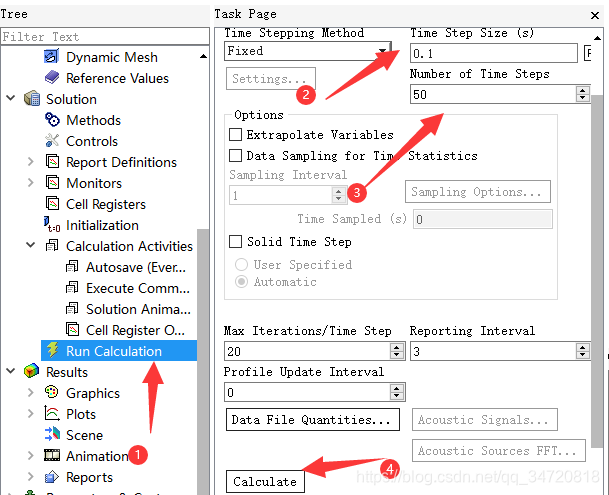

14、设置时间步大小，时间步迭代次数，模型计算

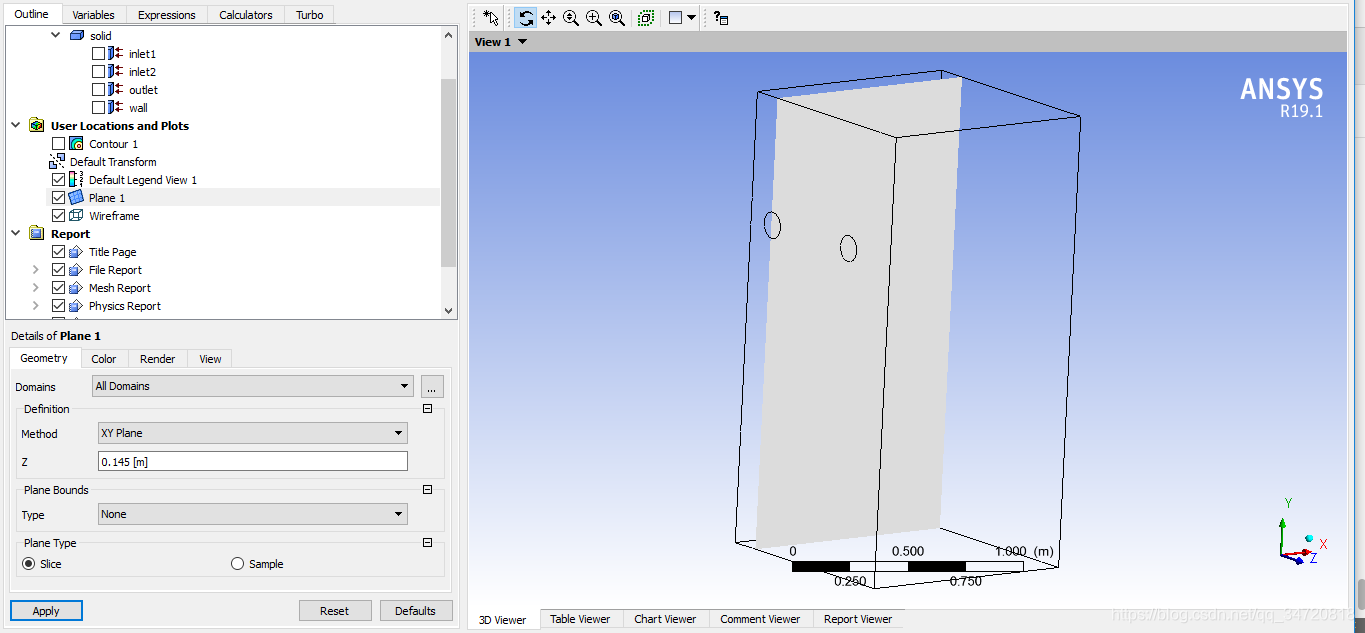

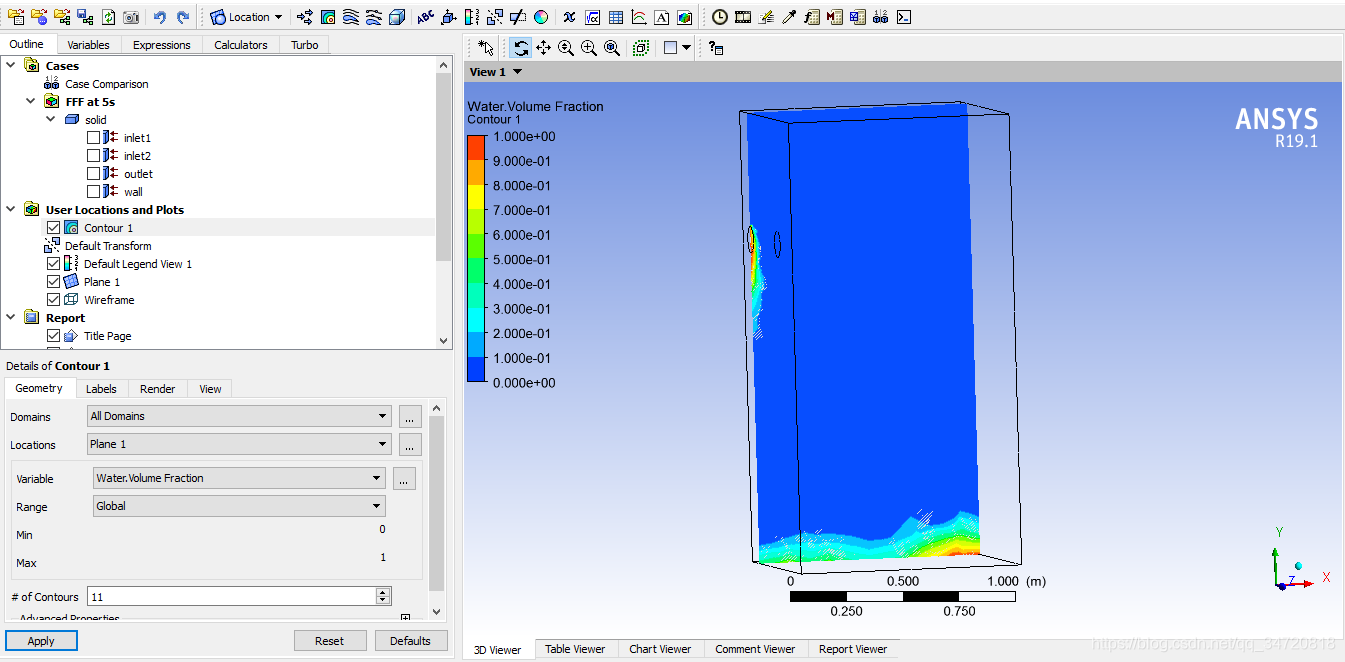

15、进入后处理器，在入口1的位置添加一个平面

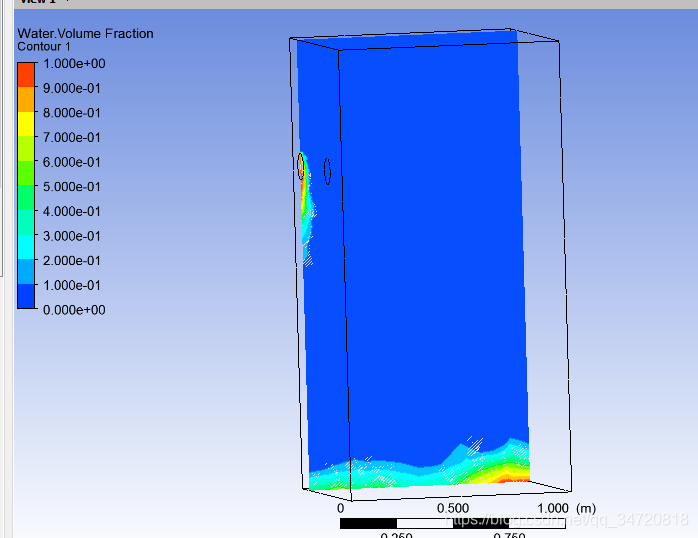

16、查看注入水的体积分数（由下图可以看到水沿着入口边界向下流）
