Creo 3.0模板设置的个性化指南

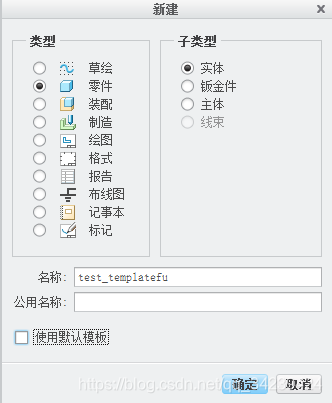

参数模板设置 1. 在creo3.0中,点击【文件】-【新建】,弹出【新建对话框】,不要勾选使用默认模板复选框,填写名称,点击确定

在这里插入图片描述

2. 选择模板为空,点击确定。

3. 添加平面图

4. 在【工具】选项栏,点击【参数】,弹出参数对话框

5. 填写参数

6. 选择【文件】-【保存】,选择Creo3.0模板路径C:\Program Files\PTC\Creo 3.0\M120\Common Files\templates\,点击确定。

默认模板设置

  1. 打开路径C:\Program Files\PTC\Creo 3.0\M120\Common Files\text,找到config.pro文件。
  2. 打开该文件,将上次设计的模板名字添加进来,这样下次创建零件时就会默认使用该模板。
    在这里插入图片描述

参数下拉框设置

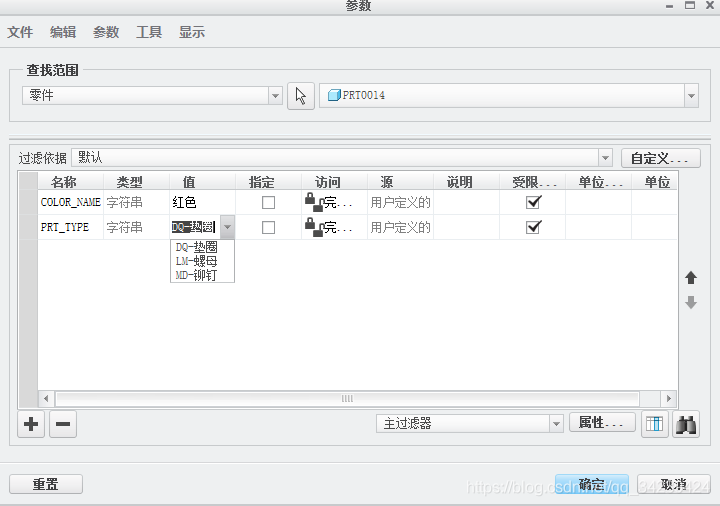

  • 图示如下
    在这里插入图片描述
  • 设置步骤
  1. 打开路径C:\Program Files\PTC\Creo 3.0\M120\Common Files\templates,新建并编辑params.lst文件。
ND_ParamDefArr_K01={
{
	Name=prt_type
	Type=string
	Default='无'
	Enum={'LM-螺母','DQ-垫圈','MD-铆钉'}
},
{
	Name=color_name
	Type=string
	Default='红色'
	Enum={'红色','黑色','蓝色'}
}
}
  1. 打开路径C:\Program Files\PTC\Creo 3.0\M120\Common Files\text,找到config.pro文件,添加一行。
restricted_val_definition  $PRO_DIRECTORY\templates\params.ls
