Creo模型装配的全面总结

软件版本:Creo7.0

两个零件装配的实例:

选择合适的约束,且各约束之间的操作顺序也很重要,必要时可以在每个零件上添加合适的基准面并对两个基准平面添加合适的约束。

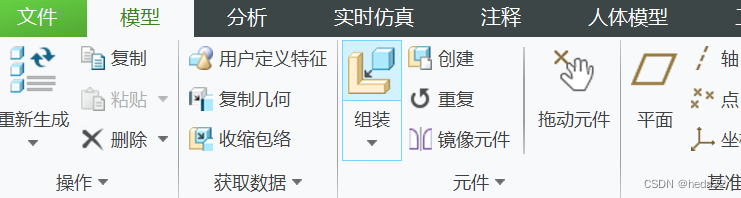

选择组装>元件放置

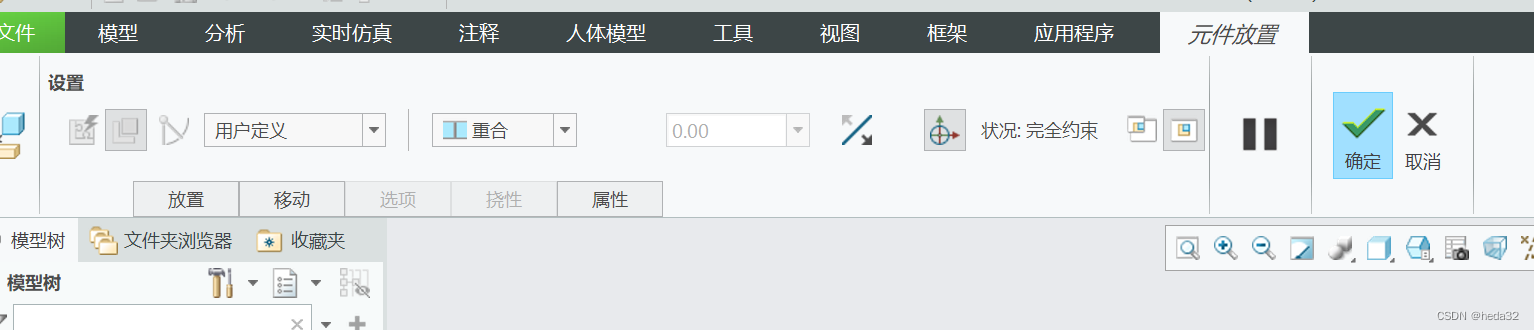

在放置选项下选择新建约束,并分别按照约束类型考虑模块1和模块2的约束项(曲面、轴等)

约束类型:

下面用到的共三项约束(重合、角度偏移、重合):

1)选中模块1(紫色)的底面和模块2(灰色)的上对接平面,并选择重合约束

   此时模块1和模块2对接到上下平面重合位置处

2)模块1进行180度水平旋转(沿着TOP平面)-角度偏移约束,偏移180度-反向:

选择如下图的两个绿色的平面
