ANSYS警告问题解决方案汇总

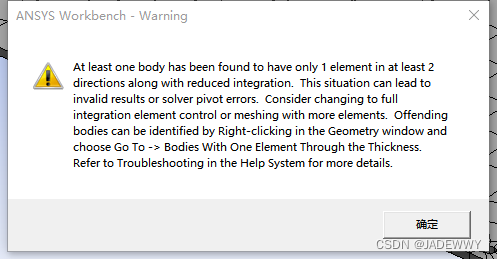

一、警告:一个元素在至少两个方向上

大概意思如下:在两个方向上只有一个元素,在计算的过程中可能会导致结果不准确,需要切换计算方法为全积分法或者增加网格数量。(积分法不会换,so只能选择增加网格)

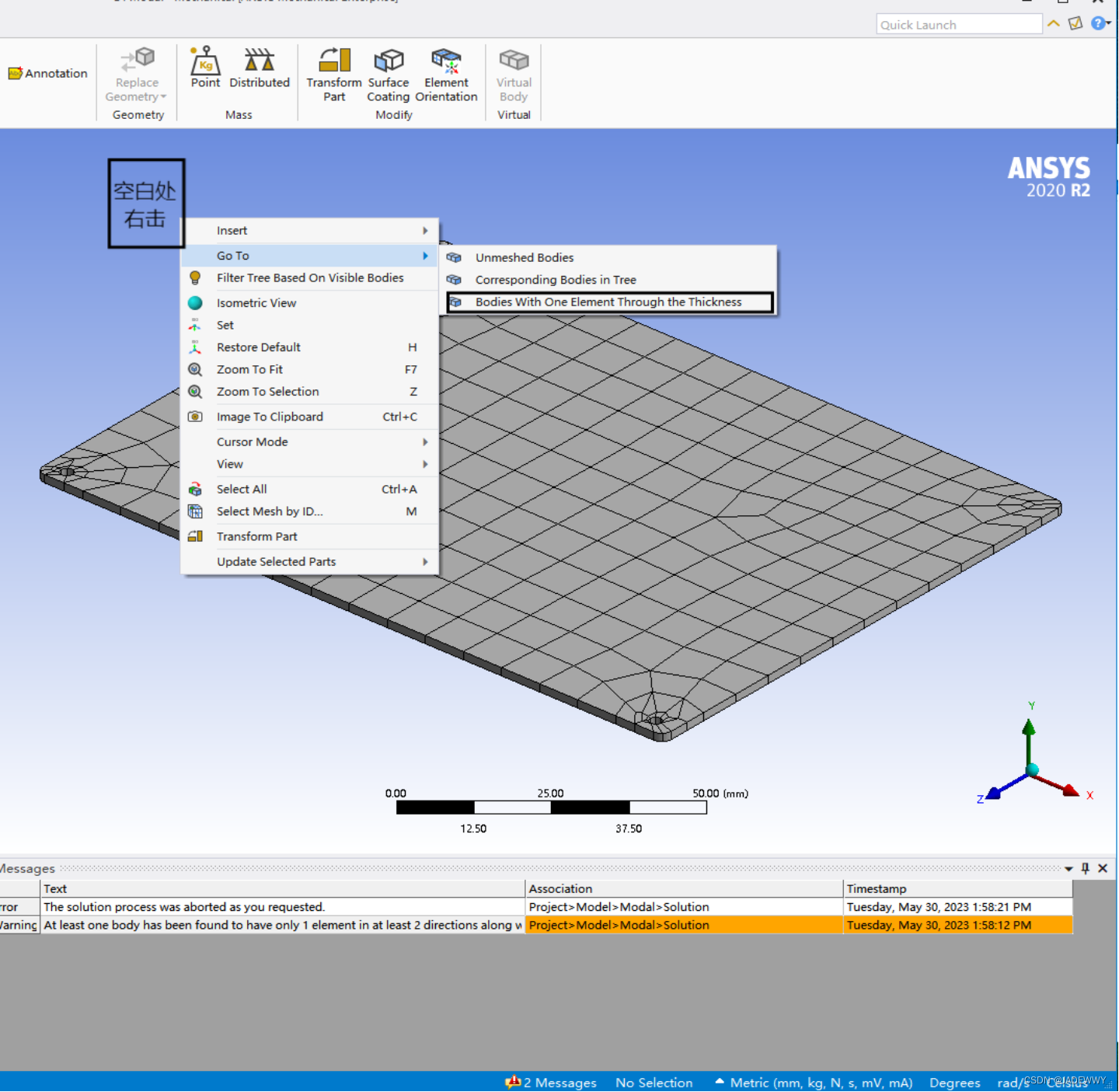

警告里有句话:在模型窗口右击——选择Go To——选择Bodies With One Element Through the Thickness(操作过程如下图)

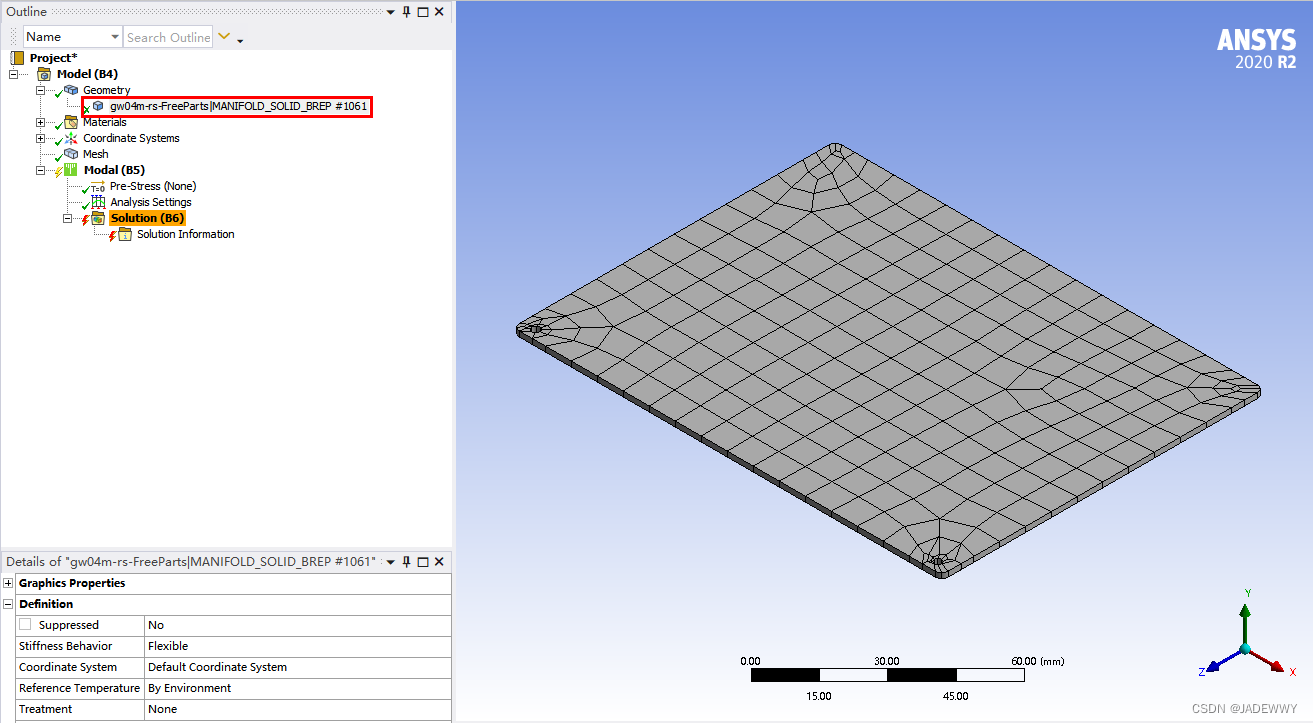

操作完成后,在左侧的Geometry列表中相应的件会亮,由于这里只有一个件不会亮,所以手动点亮下。

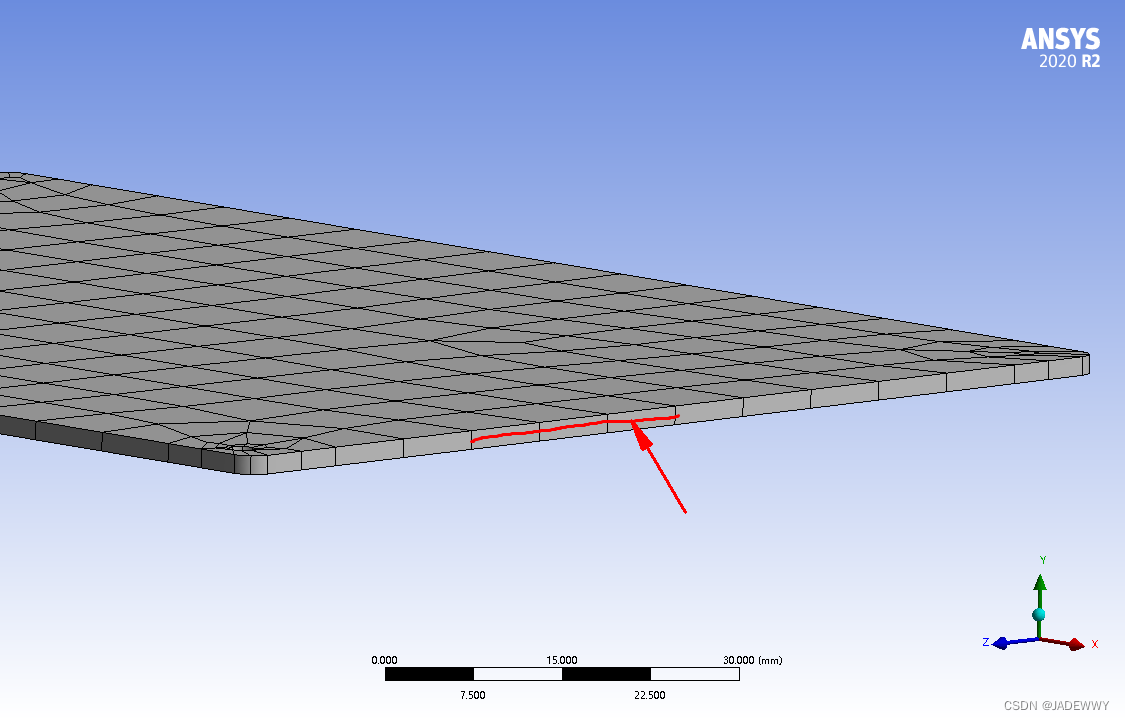

接下来就只能去查看,哪个面只有一个元素。对于这个件来说,显而易见的高度面划分过于粗糙的原因,这个面至少也得分两行元素才行。(如下图所示)

二、解决方法

解决方法就是把它划为两行,操作过程如下:

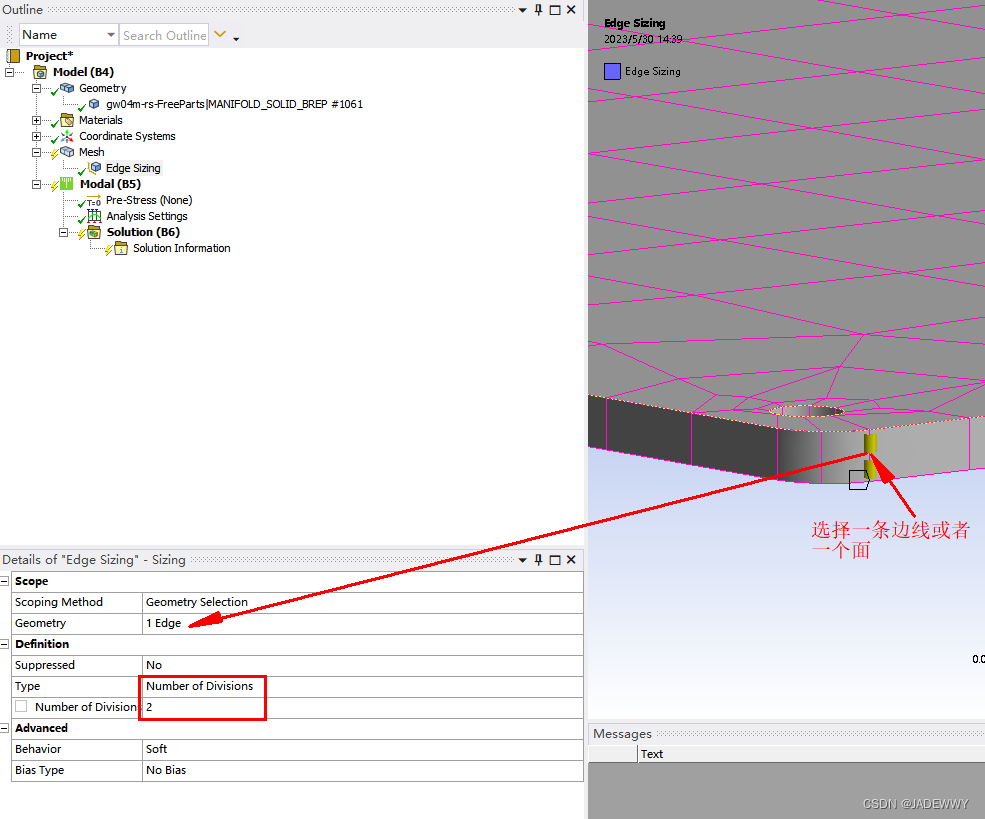

右击Mesh——选择Insert(插入)——选择Sizing(尺寸)——接下来的操作见下图

(划分分数好像不能应用在面上)

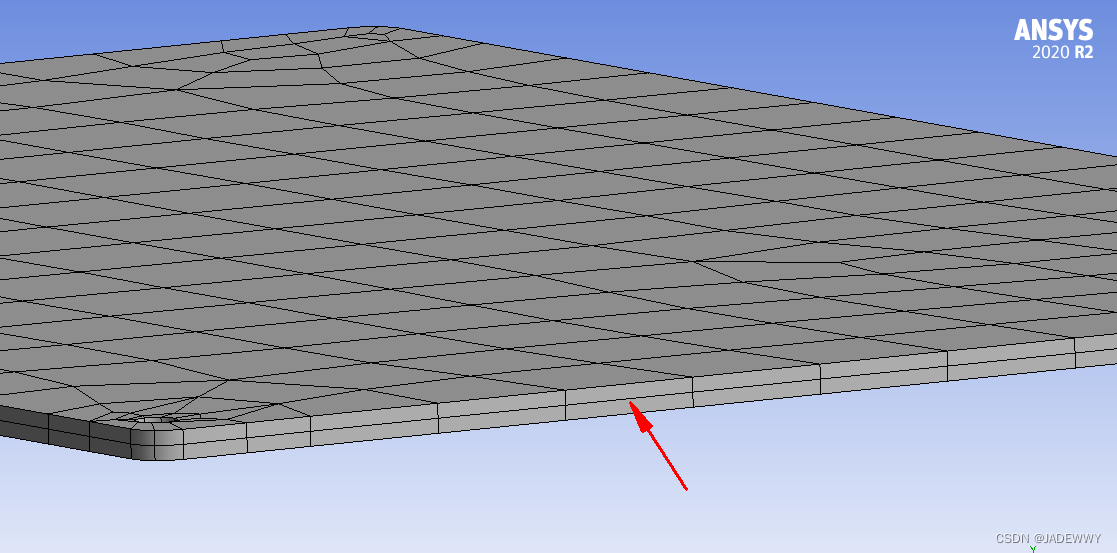

更新网格后就好了,分析时就不会出现警告了,网格划分结果见下图。
