快速切换Altium Designer显示层的秘诀

快速切换层显方案

方案一：view configuration

功能说明：

设置常用软件使用模式（顶底层布局，顶底层丝印或其它）视图view configuration可存储为文件及调用文件存储信息包括Board Layers And Colors Show/Hide View Option三个标签页的内容。可设置2D及3D实现快速切换View功能，此功能设置对象为软件所以设置一次所有PCB均实用

使用方法：

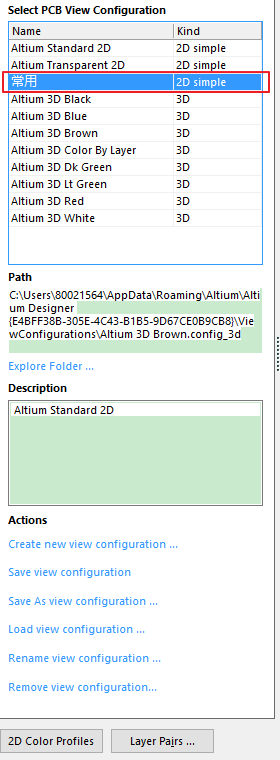

1.按L打开view configurations

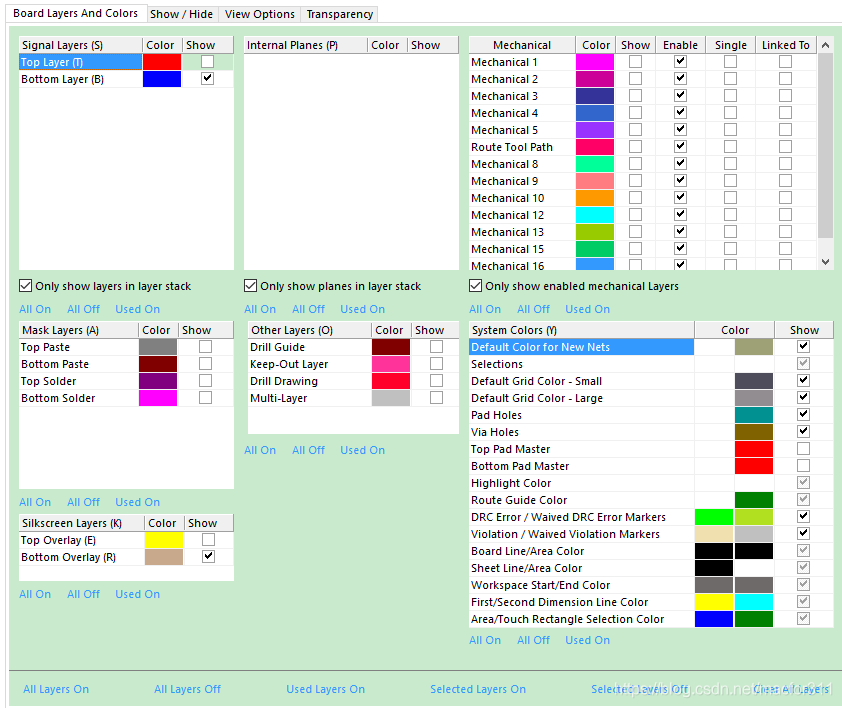

   2.设置需要的显示信息：

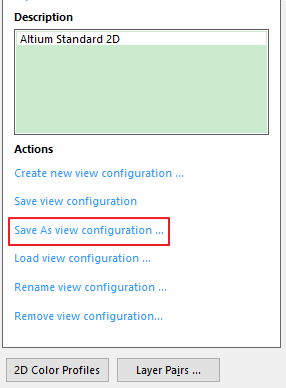

3.选择左下方Action命令Save As 然后起名 保存注意保存路径


   4.以后就可以点左上角的设置方案显示。


   方案二：layer set的使用方法

实现通过快捷键快速切换预设层叠

   此项设置为当次设计设置

   新开其他设计，设计失效

   不要紧，支持调用

   设好一个模版，重开设计调用就好了

   仅支持layer的开关

   不支持这几个，好吧只能忍了

使用方法：

1.菜单选择Design → Manage Layer Sets →Board Layer Sets，或者工作区左下角LS单击。


   NEW SET 可以新建一个空层（最多16个）

   选好需要开的层

   单击活动层可以从选择的层中选择一层作为活动层


   设计好几个预设就可以作为模版导出了

   以方便再次调用

   点击就可以转到设置好的预设层啦

   想要设置快捷键就按住Ctrl点对应层

   和我们常规设快捷键一样

   再次使用快捷键切层
